Тепловой и динамический расчет двигателя ВАЗ-2106

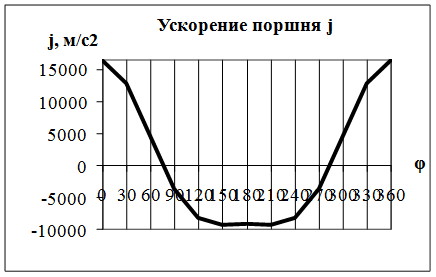

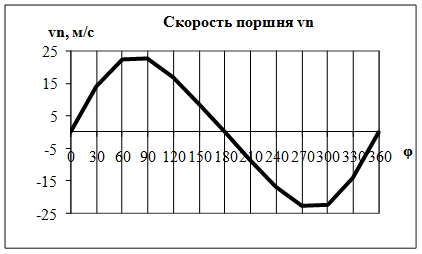

По данным таблицы построены графики в масштабе мм в мм, - в масштабе м/с в мм, - в масштабе м/с2 в мм. Масштаб угла поворота коленчатого вала в мм.
При , а на кривой - это точка перегиба.
Динамика
Силы давления газов
мм,
где Мs — масштаб хода поршня на индикаторной диаграмме.
Масштабы развернутой диаграммы: давлений и удельных сил МПа в мм; полных сил МН в мм, или Mp=245 Н в мм, угла поворота кривошипа Mφ=3°в мм, или
рад в мм,
где OB— длина развернутой индикаторной диаграммы, мм.
По развернутой диаграмме через каждые 10° угла поворота кривошипа определяют значения ∆pг и заносят в гр. 2 сводной таблицы динамического расчета (в таблице значения даны через 30° и точка при φ=370°).
Приведение масс частей кривошипно-шатунного механизма
С учетом диаметра цилиндра, отношения , рядного расположения цилиндров и достаточно высокого значения рz устанавливаются:
масса поршневой группы (для поршня из алюминиевого сплава принято =80 кг/м2)
кг;
масса шатуна (для стального кованого шатуна принято кг/м2)
кг;
масса неуравновешенных частей одного колена вала без противовесов (для литого чугунного вала принято кг/м2)
кг.
Масса шатуна, сосредоточенная на оси поршневого пальца:
кг.
Масса шатуна, сосредоточенная на оси кривошипа:
кг.
Массы, совершающие возвратно-поступательное движение:
кг.
Массы, совершающие вращательное движение:
кг.
Удельные и полные силы инерции. Из таблицы переносят значения j в гр. 3 таблицы и определяют значения удельной силы инерции возвратно-поступательно движущихся масс (гр. 4):
Мпа
Центробежная сила инерции вращающихся масс.
кН
Центробежная сила инерции вращающихся масс шатуна:
кН
Центробежная сила инерции вращающихся масс кривошипа:
кН
Удельные суммарные силы. Удельная сила (МПа), сосредоточенная на оси поршневого пальца (гр. 5):
Удельная нормальная сила (МПа) . Значения tgβ определяют для λ=0,285 по таблице и заносят в гр. 6, а значения pN — в гр. 7.
Удельная сила (МПа), действующая вдоль шатуна (гр. 9):
Удельная сила (МПа), действующая по радиусу кривошипа (гр. 11):
Удельная (гр.13) и полная (гр.14) тангенциальные силы (МПа и кН):
и

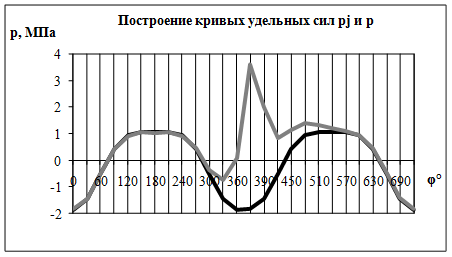

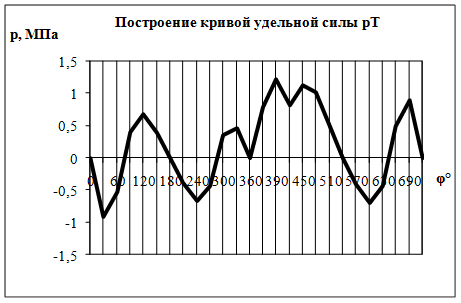

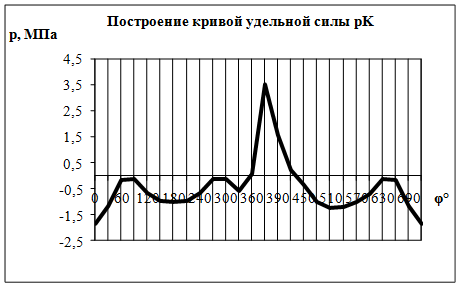

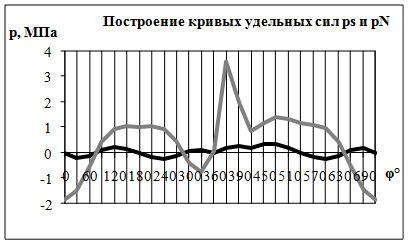

По данным таблицы строят графики изменения удельных сил pj, p, ps, pN, pK и рT в зависимости от изменения угла поворота коленчатого вала φ.
Среднее значение тангенциальной силы за цикл:
по данным теплового расчета
Н;
Крутящие моменты. Крутящий момент одного цилиндра
Н·м
Период изменения крутящего момента четырехтактного двигателя с равными интервалами между вспышками
Суммирование значений крутящих моментов всех четырех цилиндров двигателя осуществляется табличным методом через каждые 10° угла поворота коленчатого вала и по полученным данным строится кривая Мкр в масштабе ММ= 10 Н·м в мм.
Средний крутящий момент двигателя:
По данным теплового расчета
Н·м;
Максимальный и минимальный крутящие моменты (рис. 10.2, д)
Mкp.max=500 Н·м; Мкр.min= -212 Н·м.
Графики динамического расчёта карбюраторного двигателя:
φ° |
Цилиндры |
Мкр.ц, Н·м | |||||||
1-й |
2-й |
3-й |
4-й | ||||||
φ° криво- шипа |
Мкр.ц, Н·м |
φ° криво- шипа |
Мкр.ц, Н·м |
φ° криво- шипа |
Мкр.ц, Н·м |
φ° криво- шипа |
Мкр.ц, Н·м | ||
0 |
0 |
0 |
180 |
0 |
360 |
0 |
540 |
0 |
0 |
30 |
30 |
-180 |
210 |
-75 |
390 |
240 |
570 |
-78 |
-93 |
60 |
60 |
-103 |
240 |
-133 |
420 |
161 |
600 |
-137 |
-212 |
90 |
90 |
77 |
270 |
-84 |
450 |
221 |
630 |
-83 |
131 |
120 |
120 |
132 |
300 |
71 |
480 |
199 |
660 |
97 |
499 |
150 |
150 |
75 |
330 |
90 |
510 |
97 |
690 |
176 |
438 |
180 |
180 |
0 |
360 |
0 |
540 |
0 |
720 |
0 |
0 |
