Тепловой и динамический расчет двигателя ВАЗ-2106

Радиатор — вертикальый, трубчато-пластинчатый, с двумя рядами трубок и стальными лужеными пластинами. В пробке 8 (см. рис.) заливной горловины имеются впускной и выпускной клапаны.

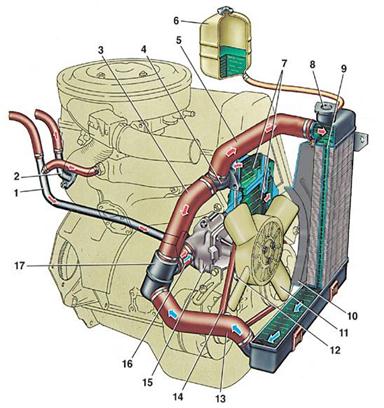

1 – трубка отвода жидкости от радиатора отопителя;

2 – патрубок отвода горячей жидкости из

головки цилиндров в радиатор отопи

теля;

3 – перепускной шланг термостата;

4 – выпускной патрубок рубашки охлаждения;

5 – подводящий шланг радиатора;

6 – расширительный бачок;

7 – рубашка охлаждения;

8 – пробка радиатора;

9 – трубка радиатора;

10 – кожух вентилятора;

11 – вентилятор;

12 – шкив;

13 – отводящий шланг радиатора;

14 – ремень вентилятора;

15 – насос охлаждающей жидкости;

16 – шланг подачи охлаждающей

жидкости в насос;

17 – термостат

Заключение

На основе полученных в процессе теплового расчёта эффективные показатели двигателя, а также некоторых технических характеристик можно сделать некоторые выводы. Карбюраторный двигатель ВАЗ 2106 производства Волжского автомобильного завода имеет эффективный КПД равный 29%. Удельный эффективный расход топлива составляет 3085 г/кВт∙ч. Среднее эффективное давление 0,91МПа, что вполне соответствует такому роду двигателей. Этот мотор можно отнести к высокооборотным, а по эффективной мощности к двигателям со средней мощностью. Отсюда следует, что действительно целесообразно использовать его в качестве привода легковых автомобилей.
