Ремонт тележки электропоезда на примере модели КВЗ-ЦНИИ

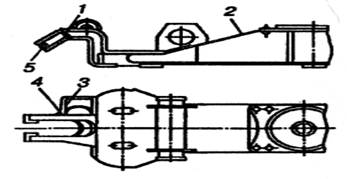

Рис. 2.14. Дефекты надрессорных балок тележек

КВЗ-ЦНИИ: 1— излом кронштейна; 2— трещина в сварном шве; 3, 4 — трещины в сварном шве соединения плиты опорной с кронштейнами соответственно поводка и гидрогасителя; 5 — износ втулки

Надрессорные балки с трещинами в сварных швах по основному металлу и в местах крепления

кронштейнов поводков и гидравлических гасителей, а также с трещинами и изломами кронштейнов ремонтируют сваркой. Втулки кронштейнов для крепления гасителей колебаний с износом более 2 мм при деповском ремонте и более 1 мм при капитальном заменяют новыми.

Другой группой дефектов надрессорных балок являются неисправности опорных скользунов. Тележка КВЗ-ЦНИИ в отличие от других тележек воспринимает вертикальную нагрузку от кузова непосредственно на скользуны, а не на подпятник. В данной конструкции предусмотрен конструктивный зазор между пятником и подпятником, равный 16 мм.

В этом случае опорные скользуны выполняют две функции: передают вертикальную нагрузку от кузова на тележку, а также благодаря наличию сил трения между верхними и нижними скользунами противодействуют повороту тележки при ее извилистом движении (вилянии) и при вписывании в кривые.

Верхний скользун, расположенный на шкворневой балке рамы вагона, изготовляется из легированной стали марки 40Х, термически обработанной до твердости 45 HRC.

Нижний скользун (вкладыш), расположенный на надрессорной балке тележки, изготовляется из серого чугуна марки СЧ-21-40, имеющего твердость 170 .240 НВ. На верхней плоскости вкладыша делаются две кольцевые выточки глубиной 10 мм, в которые закладывается противозадирная смазка.

В процессе эксплуатации состояние опорных поверхностей скользунов ухудшается, уменьшается наличие смазки, в смазку попадают твердые частицы. Все это приводит к повышенному трению и к появлению задиров. Поэтому при плановых ремонтах скользуны должны быть тщательно очищены, осмотрены и, если обнаружены задиры, сняты с вагона для механической обработки-строжки и фрезерования с последующей шлифовкой. Высокие требования к скользунам объясняются необходимостью стабилизировать силу трения: при недостаточной силе трения не может происходить гашение виляния тележки, при завышенной силе трения создаются условия для увеличения износа гребней колес из-за повышенного сопротивления повороту тележки в кривых участках пути.

Перед подкаткой тележек под вагон на поверхности скользунов и в кольцевые выточки закладывается противозадирная смазка.

3. Основные направления ремонта

Ремонт тележек пассажирских вагонов КВЗ-ЦНИИ производится в соответствии с требованиями руководящей технической документации, в которой установлены объемы и характеристики работ по восстановлению всех узлов тележек.

Тележки пассажирских вагонов ремонтируются либо стационарным, либо поточным методами. Поточный метод более производительный метод за счет лучшей организации труда, более высокой степени механизации производственных процессов. Однако в силу сложившейся ранее структуры производственных помещений, он не всегда может быть применим.
