Комплексная механизация и автоматизация погрузо-разгрузочных работ в транспортно-грузовых системах

Контейнеры наиболее правильно классифицировать по пяти основным признакам:

· назначению;

· величине массы брутто;

· общему устройству (конструкции);

· оборудованию, применяемому для перегрузки

· сфере обращения.

Универсальные контейнеры, перевозимые на подвижном составе всех основных видов магистрального, промышленного и внутрипортового транспорта подразделяются в зависи

мости от массы брутто и конструкции подъемных устройств на три типа:

- крупнотоннажные, массой брутто от 10 тонн и выше с угловыми фитингами;

- среднетоннажные, массой брутто от 3 до 10 тонн с рымами и фитингами;

- малотоннажные, массой брутто менее 3 тонн с рымами и на колесах.

Технологический процесс работы контейнерных пунктов предусматривает средства комплексной механизации и порядок погрузки, выгрузки и использования вагонов и автомобилей. Для ускорения грузовых операций контейнерные площадки специализируют по отправлению и прибытию, а их отдельные участки делят на секции по направлениям и станциям назначения. Специализация может быть стабильной и скользящей. Участки размещают вдоль погрузочно-разгрузочного фронта так, чтобы была возможность выполнять сдвоенные операции - выгрузку и погрузку контейнеров, что повышает производительность кранов, и сокращает простой вагонов, автомобилей (автопоездов).

Контейнеры на площадке устанавливают дверями друг к другу комплектами (группами). Между контейнерами должны быть зазоры 0,1 м, между комплектами - 0,6 м.

Перевозка крупнотоннажных контейнеров осуществляется на универсальных платформах, на платформах (рисунок 1.6) переоборудованных из универсальных в специализированные, либо на платформах-контейнеровозах. Безопасность перевозок грузов зависит от способов их перевозки и схем размещения на вагонах.

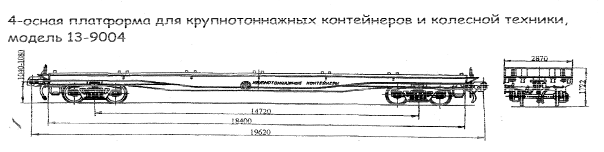

Рисунок 1 6 Схема платформы для перевозки крупнотоннажных контейнеров

• Номер проекта 9004 00 000 • Габарит O-BM(dl-T)

• Технические условия ТУ 24.05 «Модель вагона 13-9004

• База вагона, мм 14720

• Тип вагона •по осям сцепления автосцепок 19620

• Изготовитель Аб ВЗ •по концевым рамам 18400

• Грузоподъемность, т 65 • Ширина максимальная, мм 2870

• Масса тары вагона, т 26 • Высока от уровня верха головок рельсов, мм» максимальная 1722

• статическая осевая, к11(тс) 223 (22,75) •до уровня пола 1322

• погонная, кН/м (тс/м) 45.45 (4д>38) • Количество осей, шт 4

• Скорость конструкционная, км/ч 120 • Модель 2-осной тележки 18 100

• Наличие переходной площадки нет • Наличие стояночной" тормоза есть

• Высота бортов, мм • продольных нет » торповых 400

• Количество бортов, шт. продольных нет • опрокидывающихся 24

• торцовых 2Размеры пола, мм: длин 18300 стационарный Площадь, м 2 52.5

•ширина 2870

• Количество упоров для крепления контейнеров, шт:

• Удельная площадь, м2/т 0,8Для сохранности перевозимых грузов контейнеры на вагонах размещают дверями друг к другу или таким образом, чтобы доступ к дверям контейнеров в пути следования исключался.

Для выполнения перевозок груженных и порожних контейнеров автомобильный транспорт располагает автомобилями и автопоездами–контейнеровозами грузоподъемностью до 30 тонн. Некоторые модели автопоездов, контейнеровозов оборудованы устройствами для самопогрузки и самовыгрузки контейнеров, что позволяет эффективно использовать на сравнительно небольшие расстояния.

Перевозки крупнотоннажных контейнеров наиболее эффективны при использовании железнодорожного транспорта. У таких контейнеров все верхние и нижние углы оборудованы типовыми угловыми фитингами, которые являются грузозахватными приспособлениями и, кроме того, могут служить для крепления контейнеров между собой и к полу подвижного состава. В нижней раме контейнеров предусмотрены проемы для вил погрузчиков.

– Для перегрузки крупнотоннажных контейнеров применяют специальные козловые краны грузоподъемностью 20, 32, и 40 т.(рисунок1.7).Такие краны выпускают безконсольными, одноконсольными и двух консольными с пролетами 16,20,25 и 32 м. В зависимости от пролета и грузоподъемности крана установлена следующая длина консолей: 4,5;7,3 и 8,5 м. Номинальные рабочие скорости подъема 8 - 12 м/мин; передвижения тележки и крана - 20-80 м/мин в зависимости от типа крана, грузоподъемности и пролета. Предусмотрена возможность регулирования скорости движения крана и подъема груза в сторону их снижения.

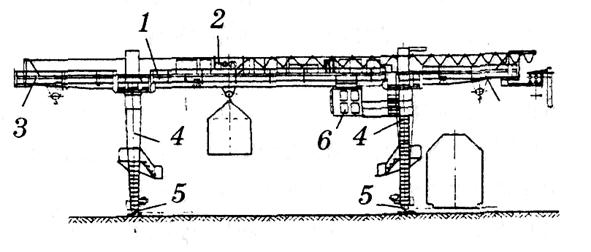

1- мост; 2 грузоподъемная тележка; 3 консоли ;4 стоечные опоры; _5 ходовые тележки;6 кабина.

Рисунок 1.7 Схема козлового крана для погрузки выгрузки контейнеров

Высота от уровня головок рельсов до автоматического захвата контейнера принята 8,5 или 11,5 м в зависимости от условий штабелирования контейнеров на складе. У консольных козловых кранов при пролете 20 м ширина просвета между опорами установлена 8,5 и свыше 20 м - 14,5 м; установочные скорости - 1,2;3;5 и 10 м/мин.

Габаритные размеры кранов КК-20 и КК-32 позволяют перемещать крупнотоннажные контейнеры всех типоразмеров по всей длине моста при любом положении их в пространстве, при этом конструкции кранов обеспечивается совмещение операции передвижения с подъемом - опусканием контейнера в любых вариантах, сочетающихся в процессе перегрузки, и сортировки контейнеров. Краны оборудованы ограничителями грузоподъемности, высоты подъема захвата, передвижения тележки и крана; блокировкой, выключающей управление механизмами крана при открытой двери блокировкой, не позволяющей включать двигатель механизма передвижения крана при застопоренных противоугонных захватах.

Наряду с тяжелыми крановыми установками на рельсовом ходу все большее значение приобретают мобильные и облегченные средства. Во многих зарубежных странах разработаны и применяются козловые краны на пневмоколесном ходу. Созданы новые модели портальных погрузчиков– автоконтейнеровозов, автопогрузчиков с фронтальным и боковым расположением грузоподъемного органа, автомобили и автопоезда с крановым оборудованием для погрузки-выгрузки крупнотоннажных контейнеров. . [2, 3, 4, 5,6,7,8,9]

1.3. Технология погрузо-разгрузочных работ с наливным грузом—вино

Жидкие грузы, перевозимые железнодорожным транспортом наливом в цистерны(рисунок 1,8), специальную тару или контейнеры, называют наливными. К ним относятся: нефть и нефтепродукты, кислоты, спирты, минеральные и растительные масла, сниженные газы, пищевые продукты и др. Основной массой жидких грузов являются нефтепродукты, которые разделяются на светлые, темные, битумы.

Перевозка вина производиться в цистерне (рисунок 1,8)

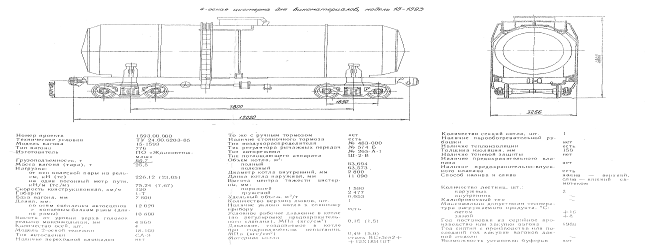

Рис. 1,8 Схема цистерны для перевозки вина

Нефть и нефтепродукты наиболее эффективно транспортировать путём перекачки по трубопроводам насосными станциями от мест добычи к местам переработки и потребления.
