Судовые вспомогательные механизмы

При вращении вала 1, размещенного эксцентрично внутри корпуса, поворачивается звездочка 2, жестко укрепленная на валу. Вследствие эксцентричного расположения звездочки ее зубья выходят из зацепления с концентричным ротором-шестерней 3, и объем впадин заполняется жидкостью из всасывающего патрубка. Жидкость переносится во впадинах ротора по окружности корпуса к нагнетательному патрубку, где зубь

я звездочки входят в зацепление с ротором и выжимают жидкость из впадин. Вал ротора вращается в направляющей втулке 4. Уплотнение выходного конца вала создается сальником, состоящим из уплотнительной втулки 5, пружины 6, грундбуксы 7, набивки 8, нажимной втулки 9 и крышки сальниника 10.

Шестеренчатые насосы, имеющие внутреннее зацепление, более компактны, чем насосы наружного зацепления.

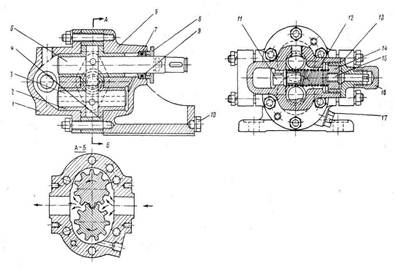

Рис. 5. Роторно-зубчатый, или шестеренчатый, насос с наружным зацеплением типа РЗ.

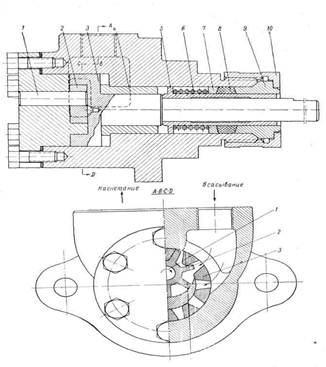

Рис. 6. Роторно-зубчатый насос с внутренним зацеплением.

Сепаратор предназначен для очистки от воды и механических примесей дизельного топлива и минеральных масел вязкостью до 350 мм3/С при температуре +50°С, не образующих с водой стойких эмульсий. Существует возможность использования сепаратора на автозаправках для очистки дизельного топлива, кроме этого проведены испытания по сепарированию смеси, состоящей из 13% нефтепродуктов и 87% воды, в результате чего получено очищение воды от нефтепродуктов от 0,064% до 0,0023%.

Выполнен в виде центробежного саморазгружающегося агрегата вертикального типа непрерывного действия с периодичной выгрузкой осадка на ходу машины. Конструктивные усовершенствования, касающиеся узла обгонной муфты, торцевых уплотнений барабана устраняют недостатки, сопутствующие аналогичной продукции в мире, значительно улучшают эксплуатационные возможности сепаратора.

Рис. 7 Устройство сепаратора: 1. Рукоятка впускного патрубка; 2. Смотровое стекло в узле выпуска масла; 3. Впуск жидкости для гидравлического затвора; 4. Впуск сепарируемой жидкости; 5. Выпуск очищенной жидкости; 6. Барабан сепаратора; 7. Распределительный клапан для воды; 8. Распределительный диск буферной воды; 9. Патрубок отвода шлама; 10. Муфта фрикционная; 11. Станина; 12. Амортизатор; 13. Регулятор расхода; 14. Впускной патрубок; 15. Крышка; 16. Откидной зажимной болт; 17. Приемник шлама; 18. Смотровая коробка; 19. Вертикальный вал; 20. Подшипник; 21. Датчик оборотов; 22. Заливка смазочного масла; 23. Тормоз; 24. Указатель уровня масла; 25. Колесо ведущее; 26. Слив смазочного масла.

Система автоматического управления сепаратором:

· пульт автоматического управления,

· бак буферной воды,

· теплообменник,

· клапаны управления разгрузкой и подачей нефтепродукта,

· датчики давления, температуры, вибрации

Сепарирование топлива осуществляется в сепараторах, действие которых основывается на отделении механических примесей и воды за счет центробежных сил, возникающих благодаря большой скорости вращения барабана. В системах топливоподготовки находят применение сепараторы дискового и трубчатого типа.

Сепараторы более ранних выпусков требуют периодической разборки и очистки вручную и поэтому для сепарирования тяжелых топлив, содержащих большие количества загрязняющих примесей, малопригодны. Особые трудности возникают при использовании таких сепараторов для очистки топлив, склонных к выделению асфальто-смолистых соединений. В современных сепараторах самоочищающегося типа периодическая очистка осуществляется автоматически, путем промывки горячей водой и сброса шлама в грязевую цистерну. Период между разгрузками барабана устанавливают опытным путем. Сигналом о необходимости разгрузки может служить появление водотопливной эмульсии в смотровом окне сливного патрубка, вызываемое заполнением грязевой полости барабана шламом и вытеснением водяного затвора.

Сепараторы в зависимости от настройки могут работать в режимах кларификации (отделение механических примесей) и пурификации (разделение топлива и воды с одновременным отделением механических примесей). Последний способ при очистке тяжелых топлив (в силу его универсальности является более предпочтительным. К достоинствам пурификации относится также возможность промывки топлива горячей водой, вводимой в сепаратор в количестве 3—4% топлива при температуре, на 3—5° превышающей температуру топлива. Промывка улучшает отделение механических примесей и способствует удалению из топлива водорастворимых солей золы.

Повышению эффективности очистки топлива в сепараторах способствуют снижение вязкости топлива за счет его подогрева перед сепаратором и сепарация с производительностью, не превышающей 0,3—0,5 от ее паспортного значения.

Верхним допустимым пределом подогрева топлива является температура кипения воды. Обычно не рекомендуется нагревать топливо свыше 95° (368 К). Для маловязких дистиллятных топлив замедленного коксования или термоконтактного крекинга температура подогрева не должна превышать 35—40°С (308—313 К). В противном случае возможно выделение из топлива в процессе его сепарации асфальто-смолистых соединений.

При работе сепаратора в режиме пурификации эффективность сепарирования зависит также от положения пограничного слоя представляющего собой границу раздела между топливом и водой. Нормально он должен располагаться у внешней кромки распределительных отверстий дисков и ни при каких обстоятельствах не должен проходить по отверстиям и тем более правее них. В первом случае будет наблюдаться торможение потока топлива на входе в диски, что приведет к резкому ухудшению сепарации, во втором — в зону очищенного топлива будет поступать вода.

Эффективность сепарирования повышается, когда поверхность раздела отодвигается влево от отверстий, так как увеличивается эффективная поверхность дисков. Но в этом случае растет риск исчезновения (разрыва) водяного затвора и, как следствие, утечки топлива через водоотводной канал в грязевую цистерну. Регулировка положения пограничного слоя осуществляется с помощью гравитационной шайбы, устанавливаемой в верхней части корпуса барабана и оказывающей сопротивление выходу из него воды. Если установить шайбу с меньшим диаметром отверстия, давление воды на топливо в корпусе барабана сепаратора увеличится и пограничный слой переместится ближе к оси вращения. Поскольку давление в слое топлива зависит от его плотности, то для того чтобы обеспечить необходимое равновесие между топливом и водой при подборе диаметра регулировочной шайбы, нужно руководствоваться значением плотности сепарируемого топлива. Обычно этой цели служат номограммы или таблицы, помещаемые в инструкции к сепараторам.

Опреснительные установки самоиспарения разделяются на два основных типа: циркуляционные и проточные. В циркуляционных установках испаряемая вода с помощью специального насоса многократно циркулирует между подогревателем и испарителем, при этом часть неиспарившегося рассола выдувается за борт. В проточных установках, как правило многоступенчатых, испаряемая вода предварительно подогревается образующимся вторичным паром, последовательно проходит через подогреватели-конденсаторы отдельных ступеней, затем окончательно перегревается в подогревателе, имеющем внешний источник тепла, и последовательно испаряется, проходя по ступеням испарителей.
