Судовые вспомогательные механизмы

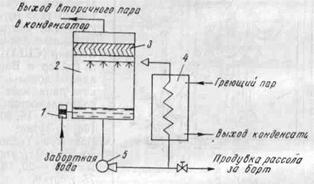

Рис. 8. Принципиальная схема циркуляционной водоопреснительной установки самоиспарения.

На рис. 8 показана принципиальная схема циркуляционной водоопреснительной установки самоиспарения.

Питательная забортная вода, предварительно нагретая в подогревателе 4 греющим паром, подается через дроссельный клапан в

испаритель 2. В испарителе, представляющем собой цилиндр, большую часть которого занимают паровое пространство с сепарирующим устройством 3, поддерживается вакуум за счет сообщения с конденсатором посредством трубопровода вторичного пара. Вследствие этого вода, поступающая из подогревателя, оказывается перегретой по отношению к температуре, соответствующей меньшему давлению в испарителе. За счет избыточного тепла, образовавшегося после дросселирования, вода, разбрызгиваемая в паровое пространство испарителя, испаряется за счет своего тепла парообразования. Температура неиспарившейся части воды понижается до температуры насыщения, соответствующей давлению в испарителе. Неиспарившаяся вода собирается на дне испарителя, откуда забирается циркуляционным насосом 5 и через подогреватель 4 снова подается в испаритель. Цикл периодически повторяется. Часть неиспарившегося рассола удаляется насосом за борт. Питательная забортная вода по трубопроводу через регулятор питания 1 поступает в испаритель; предварительно она может быть подогрета за счет утилизационного тепла энергетической установки. Вторичный пар, образовавшийся вследствие испарения большой поверхности капелек разбрызгиваемой воды, проходит через сепаратор 3, где осушается, и затем уходит в конденсатор.

Циркуляционные установки по отношению к проточным отличаются увеличенными габаритами вследствие большого парового объема испарителя и сложностью устройства в связи с большим количеством обслуживающих насосов.

С появлением в опреснителе вторичного пара закрывают воздушные краны, запускают циркуляционный насос конденсатора и открывают клапаны на паропроводах вторичного пара и дистиллята; включают соленомеры.

При эксплуатации водоопреснительных установок следует добиваться их экономичной работы, которая определяется минимальным удельным расходом свежего пара.

Это достигается путем:

· установления наивыгоднейших значений параметров свежего и вторичного пара;

· поддержанием в опреснителе надлежащей плотности рассола;

· минимальным расходом воды на конденсацию и охлаждение дистиллята;

· рациональным питанием опреснителя забортной водой;

· содержанием в чистоте нагревательных поверхностей змеевиков опреснителя, водоподогревателей и конденсатора;

· содержанием в исправном состоянии изоляции водоопреснительной установки.

В период действия водоопреснительной установки необходимо следить за качеством вторичного пара и дистиллята по показаниям соленомеров и периодически, не реже одного раза в сутки, брать пробы для определения качества дистиллята химическим способом. Соленость рассола должна быть в пределах 5000— 7000° Б. Увеличение солености влияет на качество дистиллята, а также отражается на производительности установки. Вследствие интенсивного образования накипи снижается экономичность работы установки.

Плотность рассола определяют путем взятия пробы ареометром, не реже одного раза за вахту. В опреснителе должен поддерживаться постоянный уровень рассола, что достигается хорошей работой регулятора питания. Для этого необходимо следующее: свободное перемещение питательного клапана, поплавка и штоков в местах прохода через сальники; хорошая плотность поплавка, чистота патрубков, соединяющих паровое и водяное пространство опреснителя с регулятором.
