Обе щечки изготавливаются из латуни марки ЛК80-ЗЛ. Электрическое переходное сопротивление между зажимами и проводом должно быть не более сопротивления 1 м' контактного провода, а нагрев не должен превышать нагрев самого провода при прохождении по нему максимально допустимого тока.

Представляет интерес перспективная конструкция зажима, закрепляемого на проводе при помощи обжатия нижних, част

ей губок и залрессовыванием их в фаски провода. Преимуществом" зажима является отсутствие болтов или винтов и связанных с ними недостатков (самоотвертывание винтов, коррозия винтов и др.). Обжатие губок выполняется с помощью специального приспособления. Общий вид одной из конструкций такого зажима приведен на рис. 12, г.

Зажим стыковой троллейбусный ЗС предназначен для механического и электрического соединений контактных проводов троллейбуса. Зажим (рис. 13, а) состоит из корпуса и шести специальных винтов М8. Корпус зажима изготавливается из Ст4, а винты — из стали 35 и имеют цинковое покрытие. Рабочие концы винтов должны быть закалены до твердости НРХ 33—38.

В нижней части корпуса предусмотрен продольный паз по профилю верхней части контактного провода. При монтаже стыкового соединения нажимные винты острыми краями врезаются в провод и прижимают его *к стенкам паза, обеспечивая прочное соединение и надежный контакт.

Нагрузка, предшествующая разрушению стыкового соединения провода МФ-85, должна быть, не менее 28,5 кН, при этом корпус не должен" деформироваться, допускаемая нагрузка 15 кН.

Электрическое сопротивление стыка должно быть не болей 1,75-10 Ом.

Стыкование медных контактных проводов может быть выполнено методом холодной сварки давлением при помощи специальных сварочных машин непосредственно на линии или на стационарной установке в мастерской.

Для временного соединения сталеалюминиевого провода применяют стыковой зажим обхватного типа (рис. 13, б); постоянное соединение провода выполняется сваркой или специальным двухступенчатым зажимом, где стыковое соединение выполняется раздельным захватом стальной и алюминиевой частей (рис. 13, в). Оба зажима изготавливаются из стали.

Зажимы, применяемые для сталеалюминиевого провода, имеют те же конструкции и отличаются лишь покрытием поверхности цинком или кадмием. Покрытие необходимо для уменьшения величины атмосферной и в особенности электролитической коррозии, которая возникает вследствие образования гальванических пар при соприкосновении алюминиевой части провода с арматурой из медных сплавов или углеродистых сталей.

Подвесные зажимы покрываются цинком ЦГО, а питающие, соединительные и другие, обеспечивающие электрическое соединение, - кадмием К-15. Соединительный зажим, кроме того, имеет насечку, увеличивающую сцепление с проводами.

Зажим подвесной струновой ЗПС-1 предназначен для крепления струн на стальном канате диаметром 6,7 мм и проволоке диаметром 5 мм в сети трамвая и троллейбуса (рис. 14, а). Канат или проволока зажимается между хомутиком и обоймой нажатием планки при завинчивании гаек. Струна крепится к зажиму с помощью валика.

Обойма и планка изготавливаются из стали марки СтЗ, а хомутик —из стали 20. Все детали должны иметь цинковое покрытие.

Зажим подвесной струновой ЗПС-2 (рис. 14, б) является другой конструкцией того же назначения. Оба вида зажимов имеют широкое применение на сетях трамвая и троллейбуса. Канат или проволока зажимается между основной и дополнительными щеками при затягивании щечек. Струна крепится к нижнему болту. Щечки штампованные из оцинкованной стали СтЗ.

Для электрического соединения гибкого провода кабельного вывода марок ПС-300, ППСРС-300 или других марок сечением 300 мм2 применяется несколько разновидностей зажимов.

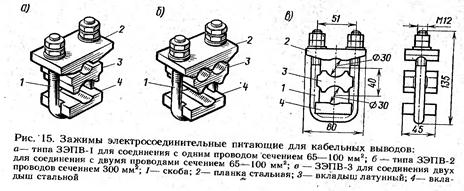

Зажим электросоединительный питающий для кабельных выводов ЗЭПВ-1 (рис. 15, а) применяется для соединения с одним проводом сечением 65—100 мм2, зажим ЗЭПВ-2 — с двумя проводами сечением 65—100 мм2 (рис. 15, б).

Зажим электросоединительный питающий для кабельных выводов ЗЭПВ-3 (рис. 15, в) предназначен для соединения двух проводов сечением 300 мм2.

Все три зажима конструктивно выполнены в виде двух вкладышей, между которыми помещается основной провод кабельного вывода, и планки сверху, которой присоединяемые провода прижимаются к верхнему вкладышу. В собранном виде зажим стягивается скобой, гайки которой опираются на верхнюю поверхность планки. Токопроводящим элементом является средний вкладыш, он выполняется из латуни ЛК 80-3, а остальные детали — из стали СтЗ.

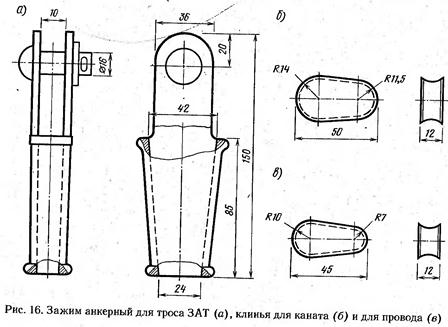

Для концевой заделки провода и стального каната применяют зажим анкерный для троса ЗАТ (рис. 16). Корпус зажима литой из ковкого чугуна КЧ/35-10 или сварной из стали СтЗ, имеет размеры, позволяющие использовать зажим как для провода 65— 100 мм , так и для стального каната диаметром 6,7—8 мм при применении соответствующих клиньев. При заделке конец провода или стального каната протягивают сквозь зажим, огибают вокруг клина и вместе с ним загоняют внутрь ударами молотка по зажиму до плотной посадки. Испытательная нагрузка на зажим 50 кН, приложенная вдоль оси закрепленного в нем провода или каната.

Подвесами, называют конструкции, служащие для закрепления провододержателя на поддерживающих устройствах: поперечинах, кронштейнах, ригелях и др. В трамвае и троллейбусе применяется большое количество типов подвесов, приспособленных к тем или иным условиям их работы. В Советском Союзе нашли применение несколько подвесов, хорошо зарекомендовавших себя в результате большой опытной проверки и долголетней практики.

Трамвайные подвесы изготавливаются двух видов: с изолированными болтами, имеющими овальную головку, и с изолированными болтами с цилиндрической головкой.

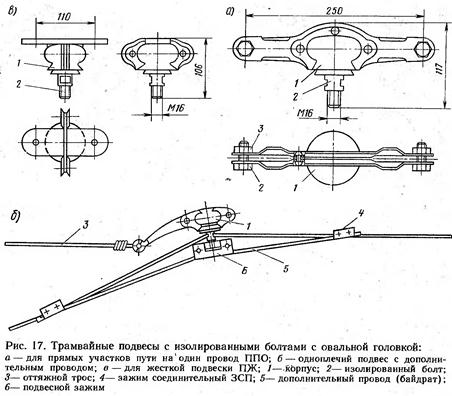

Корпус подвеса первого вида состоит из двух половин, между которыми зажимают изолированные один или два болта типа БО. Половинки корпуса, штампованные из листовой стали Ст2, соединяются между собой заклепками. Подвес удерживается на поперечине за счет трения, создающегося от изгиба проволоки на подвесе и затяжки болтов корпуса. Общий вид изолированного подвеса для одного провода на прямом участке пути ППО показан на рис. 17, а. Для криволинейных участков пути и на стрелочных слияниях проводов при креплении на сквозном тросе применяется подвес ПКО, отличающийся лишь увеличением размера между крепящими болтами с 250 до 370 мм. Для укрепления двух проводов служит подвес ПКД с двумя изолированными болтами.

На болте БО имеется выемка, куда закладывается основной провод и удерживается угольником, а снизу на подвесном зажиме монтируется дополнительный отрезок провода для прохода токоприемника. В последние годы дополнительные провода применяются лишь в отдельных специальных случаях. Современная типовая подвеска на криволинейных участках трамвая выполняется с применением фиксаторов.
