Структура, организация работы и технологии перегрузочно-складских и транспортных комплексов при перевозке труб

Грузоподъемность, 64

Масса вагона (тара), г 29

Скорость, км/ч 120

Длина, мм

По осям сцепления

(длина рамы), мм14900

Ширина максимальная, мм 3 195

Высота от уровня головок рельсы 3500

Количество осей, шт. 4

Наличие стояночного тормоза есть

Длина кузова внутри, мм 12640

Ширина кузова внутри, мм 2615

Материал кузова сталь 09 Г2Д

1.3 Характерис

тика вида склада

Склады - это здания, сооружения и разнообразные устройства, предназначенные для приемки, размещения и хранения поступивших на них товаров, подготовки их к потреблению и отпуску потребителю. Специалисты используют несколько разных терминов для складов, чаще их называют распределительными и логистическими центрами. Изготовителю продукции необходимы склады сырья и исходных материалов, с помощью которых обеспечивается непрерывность производственного процесса. Склады готовой продукции позволяют содержать запас, обеспечивающий непрерывность сбыта. На складах торговли накапливаются и ожидают своего потребителя готовые изделия.

Склады являются одним из важнейших элементов логистических систем. Объективная необходимость в специально обустроенных местах для содержания запасов существует на всех стадиях движения термального потока начиная от первичного источника сырья и кончая конечным потребителем. Этим объясняется наличие большого количества разнообразных видов складов. В широком диапазоне варьируются размеры складов: от небольших помещений, общей площадью в несколько сотен квадратных метров, до складов-гигантов, покрывающих площади в сотни тысяч квадратных метров. Различаются склады и по высоте укладки грузов. В одних груз хранится не выше человеческого роста, в других необходимы специальные устройства, способные поднять и точно уложить груз в ячейку на высоте 24 м и более.

Склады могут иметь разные конструкции: размещаться в отдельных помещениях (закрытые), иметь только крышу или крышу и одну, две или три стены (полузакрытые), некоторые грузы хранятся вообще вне помещений на специально оборудованных площадках, в так называемых открытых складах. В складе может создаваться и поддерживаться специальный режим, и влажность. Склад может предназначаться для хранения товаров одного предприятия (склад индивидуального пользования), а может, на условиях лизинга, сдаваться в аренду физическим или юридическим лицам (склад коллективного пользования или склад отель). Различаются склады и по степени механизации складских операций:

§ немеханизированные,

§ комплексно-механизированные,

§ автоматизированные,

§ автоматические.

Существенным признаком классификации складов является возможность доставки и вывоза груза с помощью железнодорожного или водного транспорта. В соответствии с этим признаком различают пристанционные или портовые склады (расположенные на территории железнодорожной станции или порта), прирельсовые (имеющие подведенную железнодорожную ветку для подачи и уборки вагонов) и глубинные. Для того, чтобы доставить груз от станции, пристани или порта в глубинный склад, необходимо воспользоваться автомобильным транспортом. В зависимости от широты ассортимента хранимого груза выделяют специализированные склады, склады со смешанным или универсальным ассортиментом. Более подробно рассмотрим классификацию складов по признаку места в общем процессе движения материального потока от первичного источника сырья до конечного потребителя готовой продукции. Классификация складов по признаку места в общем процессе движения материального потока от первичного источника сырья до конечного потребителя.

Для заданного вида груза выбираем склад для длинномерных грузов. Эти склады имеют консольные стеллажи. Консольные стеллажи применяются там, где необходимо обеспечить хранение грузов, имеющих большую длину при небольшом объеме. Это полностью разборная складская стеллажная система, состоящая из перфорированных стоек с навесными горизонтальными кронштейнами. Кронштейны, на которых складируются длинномерные грузы, закрепляются на вертикальной стойке при помощи специального соединения. Это позволяет при необходимости перемещать кронштейн, меняя его положение без особых усилий, даже если соседние кронштейны находятся под грузом.

Высота стойки от 2000 до 4000 мм, нагрузка на стойку до 2500 кг. Стойка может быть одно- и двусторонней. Длина кронштейна от 400 до 750 мм, нагрузка на кронштейн до 750 кг.

2. Схемы взаимодействия с грузом каждого из заданных средств

Рис. 2.1. . Схемы пар: средство - трубы

а) предприятие - трубы;

б) башенный кран с клещевыми захватами трубы;

в) конвейер - трубы;

г)вагон - трубы;

д)склад - трубы.

Разработка заданной схемы КМиАПР

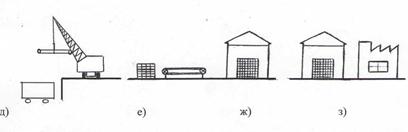

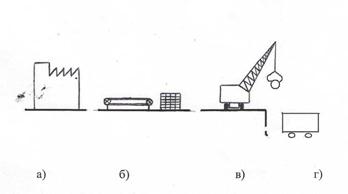

Рис. 2.2. . Схема цикла переработки груза: а) технология изготовления продукции; б) подготовка к погрузке; в) погрузка; г) транспорт магистральный; д) подготовка к разгрузке; е) разгрузка; ж) складирование; з) хранение и использование потребителем.

Проанализировав составленную схему цикла (рис.2.3.), были установлены отсутствующие логистические связи между отдельными элементами цикла, а именно:

1. промежуточный склад / для хранения труба перед погрузкой;

2. автопогрузчик 2 для перемещения труб с промежуточного склада на пирс при «подготовке к погрузке» и при «подготовке к складированию»;

3. полувагоны 3 для доставки труб со склада хранения к потребителю на предприятие.

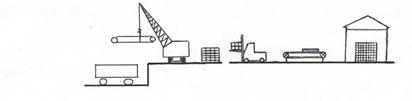

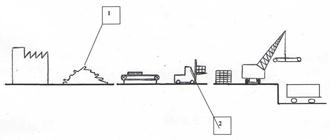

Рис. 2.3 . Схема КМиАПР заданного никла переработки груза

3. Расчеты

3.1.1 Определение производительности и состава средств КМ и АПРР

Анализируя условия поступления груза, определим величину суточного поступления по заданному годовому грузообороту (Г)г и коэффициенту неравномерности поступления груза в течение года Кн.

qс = Qг - Кн / Nрг, (1)

где Nрг - число рабочих дней в году (принимается по календарю).

Nрг - 358 суток;

qс = 1, 11 * 106 * 1, 21358 = 3720 т/сут.

3.1.2 Для заданных средств погрузки и выгрузки определяется эксплуатационная производительность в час

Для подъемно-транспортных машин циклического действия

Пцэ = (3600 / ТЦ) * QН * КВ * КГ , (2)

где QН - масса груза, перемещаемого рабочим органом машины за один цикл;

Кв - коэффициент использования машины во времени;

Кв = tч / tсм (3)

ТЦ - продолжительность одного цикла в секундах - сумма времени отдельных операций (захват груза, подъем, перемещение, высыпание груза и др.).
