Структура, организация работы и технологии перегрузочно-складских и транспортных комплексов при перевозке труб

nсм - число смен в сутки, принимают в зависимости от суточного объема погрузки и числа машин;

tч- время чистой работы машины внутри смены, ч.

Вп = 12 * 30 * 2 * 10, 77 = 7754, 4 машино-часов

3.3.1 Аналитический способ определения количества и видов технических обслуживаний и ремонтов

Потребность в техническом обслуживании и ремонте каждой грузоподъемной маши

ны или устройства определяют из выражения

Ni = (Bo + Bn) / Qгрi (22)

где Ni - количество рассчитываемых видов технического обслуживания и ремонтов;

Bo - наработка устройства от последнего одноименного технического обслуживания или ремонта, которую определяют по следующей методике: вычисляют количество Nпп одноименного технического обслуживания или ремонта за прошедший период по формуле

Nпп =Qгм * nлр / Qгрi(23)

где nлр- количество предыдущих лет работы (принимаем 8);

Qгм-производительность механизма за каждый из прошедших лет; при применении однотипных механизмов в количестве Zм- штук

Qгм = Qг / Zм , т/г, (24)

Qгм = 1110000/1 = 1110000т/г.

Вп - планируемая наработка устройства на расчетный год (принимается по заданному объему грузопереработки или рассчитывается); Bn = Qгм;

Qгрi- нормы периодичности выполнения технического обслуживания или ремонта,

Nп - суммарное количество всех видов технических обслуживаний или ремонтов с большей периодичностью от того вида, по которому ведется расчет.

Расчет ведут в такой последовательности: сначала определяется потребное количество капитальных ремонтов (К) при этом Nп = 0, затем текущих ремонтов (Т), технических обслуживании (TO-3, TO-2, TO-1) и т.д.

Расчет числа ремонтов и техобслуживания за предыдущие годы работы:

Число капитальных ремонтов:

Nпк = ;

Число текущих ремонтов:

Nпт = ;

Число ТО-3:

Nпто-3 =;

Число ТО-2:

Nпто-2 =;

Число ТО-1:

Nпто-1 = ;

Вок = 0, 64 * 3 423 600 = 2 191 104 т;

Вот = 0, 96 * 1 141 200 = 1 095 552 т;

Вото-3 = 0, 56 * 570 600 = 319 536 т;

Вото-2 = 0, 13 * 285 300 = 37 089 т;

Вото-1 = 0, 38 * 95 100 = 36 138 т.

Потребность в техническом обслуживании:

Nк = ;

Nт = ;

Nто-3 = ;

Nто-2 = ;

Nто-1 = .

Числовые значения Ni округляем до целого числа в меньшую сторону вне зависимости от дробной части и заносим в таблицу

Таблица 3.3.1.

Для определения потребности в технических обслуживаниях и ремонтах построим монограмму.

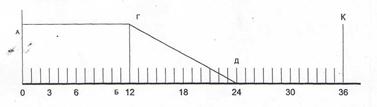

Рис. 3.3.1. Номограмма для определения видов ремонтов

А = 2 282 400 т.; Б = 12 месяцев.

3.4 Сравнительный расчет экономической эффективности заданного и выбранного вариантов КМ и АПРР

Расчет производим для заданного и выбранного вариантов и по полученным результатам оцениваем их эффективность.

Определение годового экономического эффекта основывается на сопоставлении приведенных затрат по обоим вариантам.

Годовой экономический эффект от применения новых технологических процессов КМ и АПРР определяем, грн.:

Э = (31 - 32) . Q, (25)

где 31- приведенные затраты по заданному варианту, грн./т;

32- приведенные затраты по выбранному варианту, грн./т;

3i=С+Ен*Ку (26)

где С - себестоимость эксплуатационной работы при переработке 1-й тонны груза, грн/т:

C = Cс /Qr, (27)

Е - нормативный коэффициент эффективности капитальных вложений Ен=0, 12, т.е. капитальные вложения должны окупиться за 8, 3 года;

Ку - удельные капитальные вложения в производственные фонды, грн./т:

Ky = Kв / Qr (28)

Кв- суммарные капитальные вложения, грн.;

Кв =Zм * Цм +Sп * Цп+Sпс* Цпс+Lпп * Цпп+ Lпф * Цпф, (29)

Zм- количество грузоподъемных механизмов, шт.;

Цм - цена грузоподъемного механизма, грн.;

Sп - общая площадь складского хозяйства, м2;

Цп - средняя нормируемая стоимость сооружения верхнего покрытия площади складского хозяйства (принимаем ≈ 6, 5 грн./м2) ;

Sпс- полезная площадь склада, занимаемая застройками (инженерными сооружениями), принимаем в зависимости от характера складских сооружений, м2;

Snc=(0, 55 + 0, 95).Sn (30)

0, 6 - для крытой перегрузочной платформы;

Цпс- средняя нормируемая сметная стоимость 1 м2 застройки полезной площади склада;

Lпп- общая длина подкрановых путей, м;

Цпп- средняя нормируемая стоимость сооружения 1 м длины подкрановых путей.

Принимаем для балочных путей Цпп = 200 грн.;

Lпф - длина погрузочно-разгрузочного фронта, м;

Цпф- средняя нормируемая стоимость 1 м длины погрузочно-разгрузочного фронта. Принимаем Цпф = 550 грн.

ZM = 1 шт.;

ЦМ = 16 млн. грн.;

SП = 13 145, 3 м2;

ЦП - 6, 5 грн/м ;

Snc= 0, 6 * 13145, 3 = 7 887, 18м2 ЦПС = 20 грн./м2;

LПП = 150 м;

ЦПП = 200 грн/м;

LПФ = 338 м;

ЦПФ = 550 грн/м;

Суммарные капитальные вложения:

Ка = 1 • 16- 10б +13145, 3 • 6, 5 + 7887, 18- 20 + 150- 200+ 338- 550 = 16459088 грн.

Удельные капитальные вложения:

Ку =16459088/1110000 = 14.83 грн./т.

СС=С3+СЭ+СМ +0.0U'kB+P + R + Cyc (31)

где Сз - основная и дополнительная плата по категории работников, гр.:

Cз=kз* чpi * cI * tcм* Nрг (32)

kз - поправочный коэффициент, учитывающий дополнительную зарплату работников (премии, переработки и т.п.). Принимаем kз = 1, 5 в зависимости от категории работников (служащие, рабочие, сдельщики);

чpi - число работников, обслуживающие установки
