Устройство грузовых автомобилей

3. Опишите устройство термостата ЗиЛ-130 и покажите на схемах пути движения жидкости при различных температурах двигателя

Термостат предназначен для ускорения прогрева холодного двигателя и автоматического поддержания его теплового режима в заданных пределах. Конструктивно он представляет собой клапан, регулирующий количество циркулирующей жидкости через радиатор.

На

двигателях ЗиЛ-130 применяют термостаты с твердым наполнителем. Термостат ЗиЛ-130 (рисунок 1) с твердым наполнителем, размещен между верхним и нижним патрубками водяной рубашки, служит для ускорения прогрева холодного двигателя и предохранения его от переохлаждения. При прогреве холодного двигателя канал, соединяющий рубашку двигателя с радиатором, перекрыт заслонкой 7 термостата.

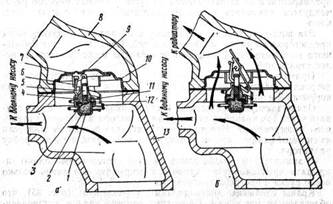

Рисунок 1. - Схема устройства и работы термостата ЗиЛ-130

а - термостат в закрытом положении; б - термостат в открытом положении; 1 - баллон термостата; 2 - активная масса (церезин); 3 - мембрана; 4 - направляющая втулка; 5 - шток; 6 - возвратная пружина; 7 - заслонка термостата; 8 - верхний патрубок; 9 - коромысло заслонки; 10 - корпус термостата; 11 - буфер; 12 - рант; 13 - нижний патрубок.

Охлаждающая жидкость через перепускной патрубок, соединяющий нижний выпускной патрубок водяной рубашки с всасывающей полостью корпуса подшипников водяного насоса, интенсивно циркулирует, минуя радиатор, что ускоряет прогрев двигателя. Эта циркуляция сохраняется и при полностью открытом термостате. При достижении охлаждающей жидкостью температуры 70—83°С церезин (нефтяной воск) 2, заключенный в баллон 1 термостата, плавится и, увеличивая свой объем, вызывает перемещение штока 5 вверх и открывает заслонку 7, после чего охлаждающая жидкость начинает циркулировать через радиатор. При снижении температуры церезин уменьшает свой объем, и заслонка под действием пружины закрывается.

4. Опишите, как происходит очистка масла в двигателе ЗМЗ-53А. Покажите на схеме, как работает масляный фильтр

Масляные фильтры служат для очистки масла в системе от механических примесей, которые появляются из-за износа трущихся деталей, попадания пыли из воздуха, образования нагара и отложения смолистых веществ. В двигателе ЗМЗ-53А используют фильтры тонкой очистки со сменными фильтрующими элементами (рисунок 1).

Центробежный маслоочиститель двигателя ЗМЗ-53А со сменным фильтрующим элементом состоит из составного корпуса — части 5 и 12, проставки 13 и бумажного фильтрующего элемента. Фильтрующий элемент включает в себя наружный 2 и внутренний 3 перфорированные цилиндры, две крышки 1 и помещенную между ними ленту 4 из пористой фильтровальной бумаги, которая для увеличения фильтрующей поверхности уложена гармошкой. Фильтр является полнопоточным. Фильтры называют полнопоточными, если через них проходит весь поток масла, циркулирующий в системе.

В его корпусе фильтрующий элемент плотно зажат пружиной 6 между уплотнительным кольцом 7 и прокладкой 17.

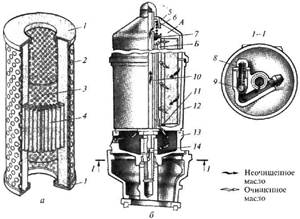

Рисунок 1. - Масляный фильтр двигателя ЗМЗ-53А

а – фильтрующий элемент; б — устройство фильтра; 1 — крышка; 2, 3 — соответственно наружный и внутренний цилиндры; 4 — бумажная лента; 5, 12 — части корпуса; 6, 8— пружины; 7— уплотнительное кольцо; 9— перепускной клапан; 10 — пустотелый стержень; 11 — прокладка; 13 — проставка; 14 — соединительный штуцер; А и Б — полости.

Составные части корпуса и проставка стянуты пустотелым стержнем и соединительным штуцером 14. При работающей системе масло нагнетается насосом через стержень 10 в корпус. При работе двигателя масляный насос нагнетает масло в маслоочиститель, под давлением масло просачивается сквозь поры бумажной ленты, оставляя на ее поверхности загрязняющие примеси. Пройдя в кольцевую щель между внутренним цилиндром и стержнем, очищенное масло поступает в проставку и выходит из фильтра в масляную магистраль для смазывания трущихся деталей.

При загрязнении фильтрующего элемента и охлажденном масле, поступающем под давлением, открывается перепускной клапан 9 и масло направляется в масляную магистраль, минуя фильтр.

Литература

1. Шароглазов Б. А., Фарафонтов М. Ф., Клементьев В. В. Двигатели внутреннего сгорания: теория, моделирование и расчёт процессов: Учебник по курсу «Теория рабочих процессов и моделирование процессов в двигателях внутреннего сгорания». – Челябинск: Изд. ЮУрГУ, 2004.

2. Автомобильные двигатели. Под ред. М.С. Ховаха. М., «Машиностроение», 1977.

3. Двигатели КамАЗ-740.11-240, 740.13-260, 740.14-300: Руководство по эксплуатации, техническому обслуживанию, ремонту (под ред. Гатауллина Н.А.). М.: РусьАвтокнига, 2002.

4. Автомобиль ЗИЛ-130. Руководство по эксплуатации. М.: 1994.

5. Технические условия на капитальный ремонт автомобилей ГАЗ-53А. (под ред. Яблокова В.И.). М.: Транспорт, 1968.
