Слесарь по ремонту подвижного состава

Восстановлению подлежат наклонные и вертикальные поверхности до чертежных размеров. Ремонт стальных клиньев допускается производить не более одного раза.

Вертикальные плоскости фрикционных клиньев допускается ремонтировать при-варкой планок с последующей механической обработкой в соответствии с “Техническими указаниями на ремонт клиньев тележки ЦНИИ - ХЗ модели 18 - 100” № 529 ПКБ ЦВ. Остры

е кромки и заусенцы на рабочих плоскостях фрикционного клина не допускаются.

3.6.3. Длина основания (полнота) фрикционного клипа, должна быть не менее 227 мм при выпуске из деповского ремонта (рисунки 15,16). Для клина, (с удлиненной вертикальной поверхностью) полнота клина должна быть не менее 228 мм при выпуске из деповского ремонта. Расстояние от вертикальной плоскости клина до задней плоскости упорного ребра во всех случаях не должно быть более 72 мм и не менее 66 мм при выпуске из ремонтов.

При проведении деповского ремонта рекомендуется производить подбор фрикционных клиньев по размеру “а” (полнота клина) в зависимости от размеров “Б” (расстояние между фрикционными планками в боковой раме) и размера “в” надрессорной балки.

3.6.4. Чугунные и стальные клинья при деповском ремонте разрешается заменять новыми чугунными клиньями, в соответствии с ТУ 3183-061-01124328-97.

3.6.5. Трещины в ребрах жесткости клина при выпуске из деповского ремонта не допускаются. Разрешается ремонтировать при деповском ремонте трещины в ребрах жесткости стального клина суммарной длиной не более 15 мм или одну трещину длиной не более 15мм.

3.7. Требования к пружинному комплекту.

3.7.1. Пружины очищают и осматривают. Ремонт пружин заключается в проверке диаметров прутков, числа витков, высоты пружин в свободном состоянии. Пружины, имеющие дефекты, к установке в рессорной комплект при всех видах ремонта не допускаются.

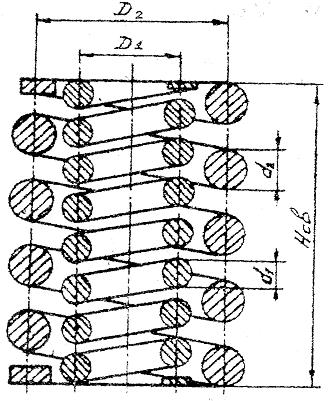

3.7.2. Допустимые размеры пружины приведены в таблице 5.

Таблица 5.

Примечание: * - выпуск с 1989 года.

3.7.3. После ремонта пружины должны соответствовать требованиям п.4.6 “Методики выполнения измерений надрессорной балки, боковых рам, пружин и рессорного комплекта при проведении деповского ремонта тележек модели 18-100” РД 32 ЦВ 050-96.

3.7.4. Запрещается постановка пружин в одном комплекте с разницей по высоте более 5 мм. Из числа пружин, подобранных для рессорного комплекта, под фрикционные клинья устанавливают пружины, имеющие наибольшую высоту.

3.7.4. Запрещается устанавливать пружины, не имеющие клейм завода-изготовителя, при выполнении деповского ремонта всех рядов вагонов.

3.8. Ремонт деталей тормозного оборудования.

3.8.1 В цехе ремонта тележек производятся следующие работы:

- снятие с тележки всех деталей и узлов тормозного оборудования;

- дефектация и определение объема ремонта деталей и узлов тормозного оборудования;

- передача тормозных деталей и узлов тележки для ремонта в соответствующие отделения;

- сборка исправных деталей и узлов тормоза на отремонтированной раме тележки.

3.8.2. Ремонт деталей тормозного оборудования тележки при деповском ремонте производится по требованиям “Инструкции по ремонту тормозного оборудования вагонов” ЦВ-ЦЛ-292 1994 г.

3.11. Сварочные и наплавочные работы.

3.8.1. Сварочные и наплавочные работы проводят в соответствии с требованиями “Инструкции по сварке и наплавке при ремонте грузовых вагонов” ЦВ-201-98.

3.8.2. Сварочные и наплавочные работы на надрессорных балках, боковинах и других деталях тележки производят на специальных сварочных позициях, оборудованных кантователями, электросварочным оборудованиям и другими приспособлениями.

3.9. Обработка деталей и узлов тележек после сварочных и наплавочных работ.

3.9.1. Механическую обработку наплавленных поверхностей и сварочных швов производят на специализированных станках, фрезерных, оборудованных дополнительными приспособлениями.

3.9.2. На наружном бурте подпятника отремонтированной надрессорной балки на окружности диаметром 332 мм наносятся керном в диаметрально противоположных местах четыре точки глубиной не более 1,5 мм для сохранения симметричности подпятника надрессорной балки при последующих ремонтах наплавкой и механической обработкой. Эксцентричность отверстий под шкворень и диаметра подпятника допускается не более 0,5 мм.

3.10. Сборка тележек после ремонта.

3.10.1. На сборку поступают отремонтированные и скомплектованные узлы и детали тележек, проверенные бригадирами соответствующих участков, где производится ремонт.

3.10.2 Сборка тележки:

надрессорная балка 19 устанавливается на ремонтное стойло, боковины 30 надвигают на надрессорную балку при помощи кантователя и навешивают на концы надрессорной балки;

устанавливают в рессорные проемы боковой рамы скомплектованные пружины, фрикционные клинья на наиболее высокие пружины, опускают надрессорную балку на пружинно-фрикционный рессорный комплект;

затем в пазы тормозных башмаков необходимо установить отремонтированные или новые подвески, подвесить триангели на раму тележки;

установить скобы, поставить валики, на них шайбы, валики зашплинтовать шплинтами, концы шплинтов развести под углом 900;

установить вертикальные рычаги и соединить их триангелями, валиками и шайбами и шплинтами;

соединить вертикальные рычаги с серьгой мертвой точки, вставив валик и установить шайбу и шплинт. Шплинт развести;

установить тормозные колодки,

вставить чеки тормозных колодок в перемычки тормозных башмаков и колодок;

установить распорную тягу, соединить вертикальные рычаги с распорной тягой, поставить валики, шайбы, шплинты;

установить колпаки скользунов, вставить болт, шайбу, болт закрепить гайкой, установить и развести шплинт;

установить балку опорную на резинометаллические комплекты, планки регулировочные и контактную, установить болт, шайбу, гайку.
