Перегонные системы автоматики

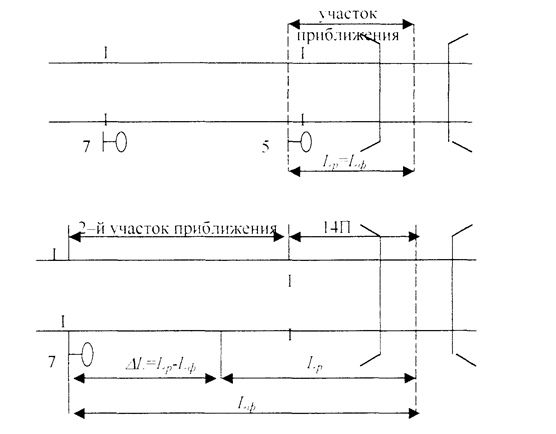

Рис.1 Схема для определения участков приближения перед переездом.

3.2 Оборудование переезда

В оборудование переезда входит: поездные светофоры; автоматические шлагбаумами щетки управления переездной сигнализацией: релейная аппаратура установленная в релейном шкафу: источники питания, помещенные в бат

арейные шкафы.

Поездные светофоры с двумя сигнальными головками выпускают следующих типов: для однопутных участков 11-69: для многопутных участков 11-73. Светофоры с тремя сигнальными головками типа 111-69 применяют на однопутных участках, а типа 111-73 на двух путных участках.

Автоматический шлагбаум состоит из: бетонного фундамента к которому крепится привод заградительною бруса: двух светофорных головок: электрического звонка и светофорной мачты которую устанавливают на корпусе привода.

Брус связан с приводом механизмом через фрикционное устройство, с помощью которого предотвращается остановка электродвигателя и его порча при появлении препятствий для движения бруса. Привод шлагбаума состоит: электродвигателя постоянного тока, шестеренчатого редуктора, автопереключателя, амортизатора и фрикционного устройства.

Электродвигатель шлагбаума имеет следующие технические данные;

Полезная мощность (на валу) - 95 Вт:

Номинальное напряжение - 24В г:

Ток при полной нагрузке на валу - 7Л:

Частота вращения якоря - 2200 об/мин.

Время открытия (закрытия) шлагбаума составляет 7-9 сек.

3.3 Схема управления АПС на однопутном участке с АБ переменного тока частотой 50Гц

Включение АПС происходит за 1 или 2 участка приближений в соответствии с расчетом в любом установленном направлении. В не установленном направлении движении АПС всегда включает за 2 участка приближения. Включается АПС в установленном направлении движения с момента освобождения переезда, а в не установлением направлении - после удаления поезда на расстоянии участка приближении в установленном направлении движении. Правильность работы схемы управления АПС в установленном и не установленном направлениях движения обеспечивается применением счетной схемы.

Включает АПС следующие реле:

1И.2И (ИМВШ-110) - импульсные путевые;

И (ИМШ 1-1700) - общий повторитель импульсных путевых реле;

ДП (АНШ5-1230) - дополнительные путевые;

ДИ (НМПШ2-400) - дополнительное импульсное;

ИП (КМШ-750) - известитель приближения;

ИП1 (АИШМ2-310) - повторитель известитель приближения;

1 ИП (АНП1М2-760) - повторитель известитель приближения;

ПИП (11МШ2-620) - повторитель известитель приближения;

И (КШ 1) - 80) - направления;

1 И.2И (ИМ1 II 1 - 400) - повторители реле И;

В (АР-11 1.15-1600) - включающее;

КТ (АНШМТ-310) - контрольное термическое;

1Т, 2Т (ТШ-65В) - трансмиттерные;

1ПТ, 2ПТ - (НМИШ2-400) - повтори ели реле направления;

К (ИМШ2-900) - контрольные;

Ж.3 (11МШ2-900) - сигнальные;

Ж1 (АИШМ2-760) - повторитель реле Ж;

1С (А1 Ш1М2-3 10) - реле-счетчик;

Б, Б1 (Л111115-1600) - блокирующие;

НИП (АНШМ2-620) - известитель приближения в не установленном направлении;

Б1Ж, Б13 (АНШ5-1230) - блокирующие.

Состояние цепей схемы соответствует установленному нечетному направлению движения, свободному состоянию участков приближения и открытому состоянию переезда.

Принцип работы схемы управления ограждающими устройствами АПС при АБ переменного тока

В переездную сигнализацию при АБ переменного тока включают следующие реле:

НИ, НДИ - импульсное и дополнительное импульсное реле.

НИ1, НДИ1 - повторители реле НИ и НДИ.

НИП - известитель приближения за 2 участка

НТ, НДТ - трансмиттерные реле.

НКТ - контрольно термическое реле.

НП, НПТ 0 путевое реле и его повторитель.

НДП - дополнительное путевое реле.

ПНИП - повторитель реле НИП.

НИП1 - повторитель реле приближения.

НВ - включающее реле.

В - включающее реле.

В пределах блок-участка на котором расположен переезд образованы две рельсовые цепи 5П с питающем концом НП на переезде. Если переезд расположен относительно светофора 5 на расстоянии равной расчетной длине участка приближения, то закрытие за один блок-участока если расчетная длина менее фактической длины, то извещение подается за два блок-участка.

Состояние цепей схемы соответствует установленному нечетному направлению движения, отсутствие переезда на участке приближения и открытому состоянию переезда.

Кодирование разрезной рельсовой цепи участка 5П производится от светофора 3. Кодовые импульсы на переезде принимает импульсное реле НИ, а его работу повторяет реле НТ. Переключаю свой контакт реле НТ приводит в возбужденное состояние реле НП, которое проверяет свободное состояние участка 5Па. Через фронтовой контакт НП возбуждается повторитель реле НПТ. Фронтовыми контактами реле НПТ замыкается цепь кодирования рельсовой цепи 5П. Работая в кодовом режиме и переключая свой контакт в цепи трансформатора П реле ПТ транслирует кодовые импульсы в рельсовую цепь 5П. При приеме кодов у светофора 5 работает реле И и после дешифрации кода возбуждаются сигнальные реле Ж, Ж1, Ж2, которые контролируют свободность участка 5П.

После вступлении поезда на участок 5П прекращается прием кодов у светофора 5 и выключается реле Ж, Ж1, Ж2. Тыловыми контактами реле Ж2 выключается реле НИП обесточивает свой повторитель ПНИП и одновременно размыкает цепи питания реле НИП1 НКТ. Реле НИП1 выключает реле НИП1 выключает реле НВ, которое отпуская якорь закрывает переезд.

Переезде открывается после проследования поездом участка 5П в следующем порядке. На переезде размещен питающий конец рельсовой цепи 5П, но путевое реле которое могло бы фиксировать освобождение участка приближения и своевременно открывать переезд нет. Поэтому контроль освобождения участка, освобождение переезда осуществляется путем кодирования рельсовой цепи 5П вслед движению поезда с ее релейного конца кодирования вслед поезду начинается с момента вступления поезда на участок 5П. У светофора 5 через тыловые контакты реле И, и включается реле ОИ, которое замыкает следующие цепи кодирования:

П - КЖ (КПТШ) - О - Ж2 - ПН - ПН - ОИ - ПДТ - М

Работая в режиме кода КЖ реле ПДТ ДТ посылают этот код в рельсовую цепь 5П вслед уходящему поезду с момента выхода головы поезда на рельсовую цепь 5П на переезде прекращается импульсная работа реле НИ, НИ1 и НТ. Включается реле НП и НПТ, которое отключаются цепи трансляции кода в рельсовую цепь 5П включается реле НДИ. Сразу после освобождения рельсовой цепи 5П реле НДИ начинает работать в режиме кода КЖ поступающего нот светофора 5. Через контакт реле НДИ работает реле НДИ1 через конденсаторный дешифратор возбуждается реле НДП фиксируя освобождения переезда. После этого через фронтовой контакт НДП замыкается цепь термоэлемента НКТ, а после его нагрева с выдержкой времени последовательно срабатывают реле НКТ и НИП1. После срабатывания реле НИП1 его фронтовым контактом включается реле НВ, которое открывает переезд.
