Перегонные системы автоматики

4. Проектирование кабельных сетей АБ

4.1 Выбор трасы кабельных линий

В отношении схем укладки кабеля все перегонные устройства можно разбить на несколько типов: светофоры спаренные, одиночные, перегонные, переездные установки и т.д. Схемы укладки кабелей для перегонных установок приводится на путевых планах перегонов. При выборе трассы следует стремиться к тому, чтобы числ

о пересечений её с железнодорожными путями и различными подземными сооружениями и дорогами было минимальным. Кроме того, надо стремиться к тому, чтобы главная кабельная траншея не приходила около главных путей, число переходов под путями должно быть минимальным. Необходимо убегать возврата кабеля, количество разветвительных муфт должно быть минимальным.

При выборе трассы следует стремиться к тому, чтобы число пересечений её с железнодорожными путями и различными подземными сооружениями и дорогами было минимальным. Кроме того, надо стремиться к тому, чтобы главная кабельная траншея не приходила около главных путей, число переходов под путями должно быть минимальным. Необходимо убегать возврата кабеля, количество разветвительных муфт должно быть минимальным.

Путевой план перегона.

Основным документом при проектировании АБ является путевой план перегона. На путевом плане показаны следующие устройства.

Перегонные светофоры и ординаты их установок.

Линейные провода высоковольтной линии АБ или жилы кабеля.

Рельсовые цепи с указанием их длины и включение путевых приборов.

Релейные шкафы с указанием типа сигнальной установки.

Высоковольтные линии электропередачи с включением в нее линейных трансформаторов ОМ.

Кабельные линии с указанием числа жил кабеля выводимых в ящик.

У каждой сигнальной точки показывают кабельный план соединения всех устройств АБ.

На плакате показан путевой план перегона с воздушной линей двух путной АБ переменного тока с автономной тягой.

На данном плакате показаны два вида сигнальных установок: спаренные и одиночные.

Включение спаренной сигнальной установки показаны для светофора Ч и ЧД остальные сигнальные точки одиночные. У каждой сигнальной точки установлен релейный шкаф где устанавливается тип КПТШ.

Основное питание сигнальных установок переменным током осуществляется от линейных трансформаторов типа ОМ-0,66, ОМ-1,2 включенных в фазу трехфазной высоковольтной линии АБ.

Эти трансформаторы устанавливаются на силовых опорах высоковольтной линии напряжения 10 кВ. Резервное питание получают от линейного силового трансформатора ОМ-0,66 включенного в линию АБ или во вторую линию ЛЭП.

Обязательными проводами при АБ переменного тока являются:

Двойное снижение напряжения ДСН-ОДСН.

Извещение в четном и нечетном направлении движения: ИЧ-ОЧИ, ИН-ОИН.

Включение мигающей сигнализации на предвходном светофоре с увязкой перегонных и станционных устройств: ЗС-ОЗС.

Эти провода используются на первых двух участках приближения к станции.

Кроме основных линейных проводов указываются также дополнительные типичные для данной схемы АБ.

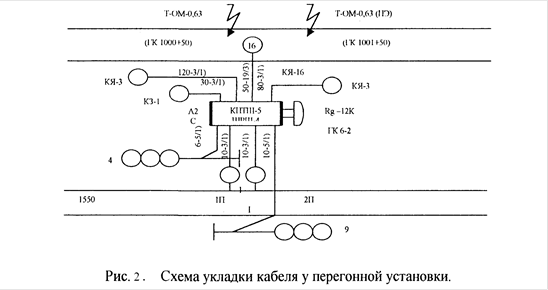

У каждой сигнальной установки показывают разрезы и отпайки проводов, которые завозят в релейный шкаф светофора. Кабель цепей питания идущий от линейного трансформатора сначала завозят в кабельный ящик КЯ-6, а затем в релейный шкаф.

4.2 Расчет длин кабелей

Длину кабелей определяют по кабельной трассе и плану перегона. При этом пользуется следующей формулой для определения проектной длины кабеля:

L=1,03 (lт+lр+1п+1з)

где: 1т - длина траншей по плану перегона;

1р - длина конца кабеля для разделки; (принимаем 5м);

1п - длина кабеля на подъем от дна траншеи до муфты;

1з - запас кабеля у муфты на случай переделки (1м на один конец).

Длину кабеля 1п на подъем со дна траншеи до муфты определяем, находя из того, что глубина прокладки кабеля 0,9м, плюс среднее расстояние до разветвительной муфты из расчета 8м:

По формуле определяем длину кабелей до всех разветвительных муфт в пределах всего перегона. При этом расчет ведом отдельного для светофоров и рельсовых цепей (питающих и релейных трансформаторов).

L=1,3 (12200+30+53,4+6) =15976,2

4.3 Расчеты жильности кабелей

Сейчас жил сигнальных кабелей рассчитывают по допустимой потере напряжения. Расчетные сечение выбирают путем дублирования жил. При проектировании жильность кабеля обычно подбирают по таблицам, в которых приведены максимальные длины кабелей при различном числе жил в прямых и обратных проводах. После этого определяют общее сопротивление прямых и обратных проводов:

где: 0,0235 - сопротивление 1м кабельных жил. Ом;

L - длина кабеля, м;

nn, no - число жил в прямом и обратном проводах.

Падение напряжения в кабеле:

где: i - ток нагрузки в цепи (принимаем 0,114А)

Таблица №1

Кабель с медными жилами диаметром 1мм

Максимальная длина кабеля, км

По сигнальным огням при мощности ламп

15 Вт, 12 В

25 Вт, 12 В

Без дублирования обратного провода

4.1

3.0

Дублированием обратного провода

4.1

3.5

Таблица №2

Длина кабеля, м

30

40

60

80

100

120

140

160

180

Количество жил кабеля до путевого или релейного

трансформатора

2

3

4

6

7

8

10

11

12
