Расчёт на прочность кузова автомобиля ВАЗ 2108

Передние крылья в целях упрощения их замены при повреждениях можно выполнять съемными. Задние крылья для получения требуемой жесткости присоединены к кузову с помощью сварки, в результате чего крылья являются частью боковины.

Кузов автомобиля ВАЗ 2108(09) — цельнометаллический, сварной, несущей конструкции (рис. 2.1.1.). Элементы кузова соединены между собой контактной сваркой, а в труднодо

ступных местах — электросваркой (полуавтоматом в среде инертного газа). Стыки панелей и сварные швы герметизированы мастикой. Съемные детали кузова: двери, крышка багажника на ВАЗ-21099, дверь задка на ВАЗ-2108 и ВАЗ-2109, капот, передние крылья, передний и задний бамперы.

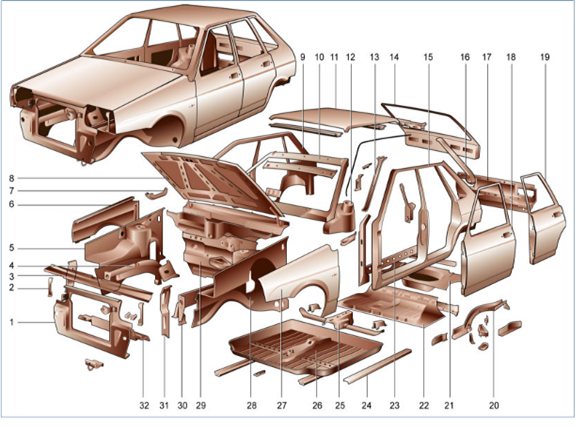

Рис. 2.1.2. Детали каркаса кузова: 1 – панель рамки радиатора; 2 – кронштейн крепления блок-фары; 3 – верхняя поперечина рамки радиатора; 4 правый передний лонжерон; 5 – правый брызговик переднего крыла; 6 – правое переднее крыло; 7 – соединитель рамы ветрового окна и боковины; 8 капот; 9 – правая наружная панель боковины; 10 – рама ветрового окна; 11 – панель крыши; 12 – арка заднего колеса; 13 – внутренняя стойка рамы ветрового окна; 14 – дверь задка; 15 – левая наружная панель боковины; 16 – желобок проема двери задка; 17 – панель задка; 18 – передняя дверь; 19 – задняя дверь; 20 – задний лонжерон пола; 21 задний пол; 22 – средний пол; 23 – нижняя накладка боковины; 24 – усилитель пола под установку домкрата; 25 – передняя поперечина пола; 26 – передний пол; 27 – левое переднее крыло; 28 – левый брызговик переднего крыла; 29 – щиток передка; 30 – левый передний лонжерон; 31 – стойка рамки радиатора; 32 – нижняя поперечина рамки радиатора

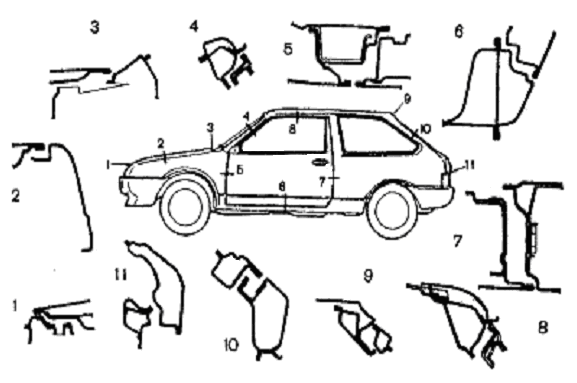

Рис. 2.1.3 Основные сечения кузова автомобиля ВАЗ 2108

Применяемые материалы. Способы соединения элементов кузова. Чтобы улучшить потребительские свойства КМ (топливную экономичность, коррозионную стойкость, экологичность), необходимо применять помимо традиционных (стали) новые материалы в несущих конструкциях КМ. Требования, предъявляемые к экономическим показателям эксплуатации КМ обусловлены последствиями топливно-экономических кризисов, для их удовлетворения необходимо искать новые подходы в вопросах снижения расхода топлива. Экологические требования связаны с полной переработкой, утилизацией устаревших КМ, поэтому при проектировании КМ необходимо учитывать, чтобы материалы, из которых они изготовлены, впоследствии можно было утилизировать и повторно использовать.

Для многих несущих систем, в частности легковых КМ, которые изготавливают из тонких стальных листов (0,6 .1,6 мм), актуальна проблема коррозионной стойкости, особенно в наших климатических условиях.

Материал должен хорошо свариваться, так как точечная сварка является основным способом соединения металлических элементов кузова. Шаг точечной сварки обычно изменяется в пределах 30 . 65 мм и зависит от требований, предъявляемых к прочности и герметичности соединения. Минимальный шаг принимают равным трем диаметрам сварной точки. Характеристики сварного соединения представлены в табл. 2.1.1.

Таблица 2.1.1 Характеристики сварных соединений

Вообще говоря, способ соединения играет существенную роль во взаимодействии частей и элементов корпусов. Например, крепление обшивки к каркасу с помощью самонарезающих шурупов или завальцовки не гарантирует надежную работу обшивки, так как при этом могут передаваться лишь незначительные нагрузки вследствие ограниченной локальной прочности панели под шурупом и взаимного трения панелей. К способам соединения, обеспечивающим передачу достаточно больших нагрузок, можно отнести сварку, клепку, склейку, соединение болтами (с небольшим шагом). Все части и элементы, соединенные такими способами, составляют несущую конструкцию.

Допускаемое напряжение в элементах конструкции (например, 120 МПа) задают с учетом прочностных свойств выбранного материала, изменения структуры металла листовой стали при штамповке и гибке, действующих на кузов нагрузок, а также исходя из принятых в автомобилестроении подходов.

2.2 Ход построения модели кузова автомобиля ВАЗ 2108(09)

За основу при построении модели используется твёрдое тело. Оно создаётся методом добавления материала между двумя или более профилями, в нашем случае используется девять профилей (эскизов). Получаем внешнюю форму, приближённую к форме кузова, но только при виде сверху (снизу) и спереди (сзади). Вид сбоку достигается вырезом твёрдотельной модели путём вытягивания профиля в одном или нескольких направлениях (от средней поверхности). Размеры полученной фигуры немного больше габаритных размеров модели. Получив внешнюю форму кузова, приступаем к созданию необходимых габаритных деталей модели (лонжеронов, крыльев, усилителей, стоек и т.д.) и вырезов (оконных и дверных проёмов; внутренних объемов: багажника, салона, подкапотное пространство). Для этого применяются методы «вытянутой бобышки», т.е. вытяжка эскиза или контура эскиза для создания твёрдотельного элемента, и «вытянутого выреза». Построение сложных поверхностей выполняется двумя путями:

первый путь заключается в замене сложных криволинейных поверхностей плоскими, при этом кривизна поверхности может быть достигнута скруглениями или гладкой стыковкой граней;

второй путь – это использование «бобышки по сечениям» с последующим «вырезом по сечениям», причём при вырезе, сечения одной плоскости выполняются эквидистантными к сечениям той же плоскости бобышки;

Также можно использовать «вытянутую бобышку» - это вытяжка замкнутого профиля вдоль разомкнутой или сомкнутой траектории для создания твёрдотельного элемента, с последующим «вытянутым вырезом» (аналогично «вырезу по сечениям»).

Так как кузов практически симметричный относительно продольной оси, то для симметричного отображения некоторых элементов модели используем «зеркальное отражение» элементов, граней, тел вокруг грани или плоскости. «Зеркальное отражение» создает копию элемента или (нескольких элементов), которые зеркально отражаются относительно плоскости.

После построения основных элементов модели, начинаем строить более мелкие элементы: фаски, скругления, некоторые усилители кузова, размеры которых не значительны, т.е. не оказывают большое воздействие на прочность кузова. Построение проводится теми же методами, что и основных элементов.
