Расчёт на прочность кузова автомобиля ВАЗ 2108

при lп < 0,5LM

При вывешивании колес левого борта расчетные выражения для R3 и R4 аналогичны полученным для R1 и R2.

Совокупность этих нагрузок можно заменить суммой симметричных и кососимметричных сил, вызывающих изгиб и кручение несущей системы относительно продольной оси. Следует учитывать, что для КМ с числом

осей больше двух возможно вывешивание нескольких колес в различных сочетаниях. Подобным этому режиму является режим поддомкрачивания КМ.

Для самосвалов к числу предельных режимов следует также отнести момент начала высыпания груза из грузовой платформы в двух вариантах: самосвал стоит на горизонтальной и наклонной поверхностях.

Наряду с квазистатическими нагрузками к категории предельных можно отнести и динамические нагрузки, возникающие при ударе и низкочастотном резонансе.

Нагрузки, возникающие при ударе, как правило, имеют короткое (импульсное) воздействие. Поэтому в наибольшей степени последствия такого воздействия проявляются в локальной зоне (удара).

В связи с этим данный режим рекомендуется использовать при уточненных расчетах и прежде всего расчете локальных зон.

В зависимости от микропрофиля дорожной поверхности, а также условий движения КМ могут возникать колебания с частотами, близкими к резонансным. Особенно опасны эти явления для несущих систем при частотах 0 . 5 Гц. Если возникает резонанс, то возможны поломки элементов КМ, и в том числе несущей системы, вследствие чрезмерных (предельных) динамических нагрузок. Поэтому с целью предотвращения поломок важно исследовать возможность появления таких режимов.

Внешнее возмущение зададим в виде синусоиды, поскольку задачи определения напряженно-деформированного состояния несущих систем КМ решаются, как правило, в линейной постановке. Амплитуды возмущения и период колебаний должны соответствовать эксплуатационным (возможным неровностям дороги и скорости движения КМ).

Для упрощения расчетов примем, что неровности по обоим бортам одинаковые, контакт колеса с дорогой точечный, колеса движутся без пробуксовки и отрыва от дороги. Расстояние l между двумя максимумами зададим равным расстоянию между передней и задней осью (при этом можно добиться наибольшего эффекта воздействия на КМ), что не противоречит статистическим данным. Эквивалентную скорость (км/ч) движения КМ по дороге с указанными параметрами определяем по формуле

где f - собственная частота колебаний агрегата, Гц. Расчетным путем можно моделировать движение КМ по дороге со случайным характером микропрофиля и вычислять при этом динамические нагрузки, действующие на несущую систему.

Возмущение от микропрофиля можно задавать как ряд случайных нормально распределенных чисел с математическим ожиданием М = 0 и средним квадратическим отклонением, обусловленным определенным типом дороги. В результате можно определить нагрузки, действующие на несущую систему и соответствующие реальным (случайным).

кузов автомобиль конструкция моделирование

2. Построение математической модели

2.1 Описание кузова автомобиля ВАЗ 2108(09)

Особенности конструкции. При создании кузова легковой КМ основными факторами являются ее форма и компоновка. Конструкция агрегатов шасси определяет нижние детали нижней части кузова (детали пола), предназначенные для крепления элементов подвески, трансмиссии, выхлопной системы и топливного бака. С целью увеличения жесткости несущей системы пол кузова выполняют в виде пространственной рамоподобной конструкции, образуемой передними и задним лонжеронами, порогами, которые связаны между собой поперечинами. В рассматриваемом на рис. 2.1.1. примере этими поперечинами являются:

передняя поперечная балка;

усилители пола в зоне перехода пола к щитку моторного отсека;

поперечная балка переднего сиденья;

поперечная балка заднего сиденья;

П-образные усилители пола в зоне задних колесных ниш;

поперечная балка заднего моста;

поперечный усилитель задней части кузова.

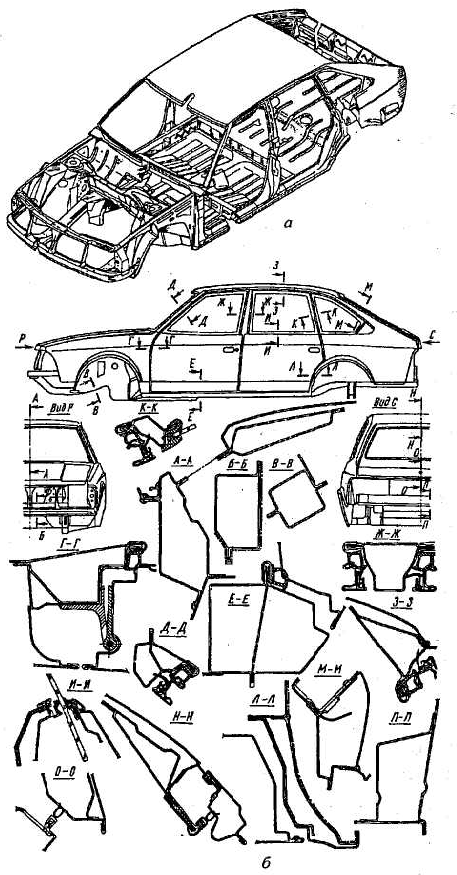

Рис. 2.1.1. Корпус кузова легковой КМ:

а – общий вид; б – основные сечения

Тоннель для размещения коробки передач и выхлопной системы, который выполнен как выштамповка пола, несколько смещен вправо, что обусловливает несимметричность кузова относительно продольной оси. Топливный бак и глушитель размещены под задним сиденьем, что позволяет решить проблему пожаробезопасности, уменьшить вибрации от элементов выхлопной системы. Форма пола и арок задних колес определяется максимальными перемещениями последних с учетом поперечного сдвига, возможного при одностороннем ходе подвески.

Для улучшения технологического процесса сборки КМ двигатель, переднюю независимую подвеску (обычно типа Макферсон) с упругими элементами, передний мост и коробку передач можно агрегатировать как один сборочный узел, монтируемый на поперечной балке корытообразного вида с помощью специальных упругих опор.

Поперечину силового агрегата болтовым соединением с помощью упругих элементов крепят к передним лонжеронам, заднюю опору - к кронштейну в районе тоннеля, а амортизационную стойку с упругим элементом - к чашкам переднего брызговика. В этом случае нагрузки от подвески на кузов передаются непосредственно через систему "лонжерон - передний брызговик - балка верхнего пояса передней части кузова". Лонжерон коробчатого сечения, имеющий изогнутую форму в продольной плоскости, обладает достаточной жесткостью и является деформируемым элементом, воспринимающим энергию фронтального удара при столкновении. Форма брызговика должна способствовать хорошему омыванию потоком холодного воздуха двигательного отсека и обеспечивать удобный монтаж и демонтаж агрегатов.

Передний щит служит разделительной перегородкой между салоном и отсеком двигателя, а также является важнейшим поперечным элементом каркаса салона, в значительной степени определяющим его жесткость при кручении.

В нижней части, где осуществляется присоединение силового агрегата, щит имеет усиление, а в средней части щита выполнен проем, необходимый для установки системы кондиционирования и отопления. Усиления в виде короба также выполнены в местах крепления элементов рулевого механизма.

Боковины изготавливают из трех отдельных штампованных деталей: наружной, простирающейся от передней стойки до задней части КМ (по всей длине), включая проемы дверей и боковых окон, внутренней и усилителя. При этом размеры детали должны быть очень точными, что позволяет облегчить подгонку и размещение дверей. Крышу с задним оконным проемом изготавливают из одного цельного листа металла, в этом случае проем получается достаточно точным.

Передний щит и задняя панель кузова, крыша, боковины и пол образуют салон КМ, который собирают в главном кондукторе после того, как предварительно подсобраны внутренние панели боковин и внутренняя рама крыши.
