Расчёт опасных и мешающих влияний электрифицированной железной дороги на смежную линию

Таблица 10

Короткое замыкание в точке 2 и заземленная смежная линия

Таблица 11

Вынужденный режим и изолированная смежная линия

Таблица 12

Вынужденный режим и заземленная смежная линия

2. Типовой расчет

2.1 Расчёт токов короткого замыкания и эквивалентного влияющего тока

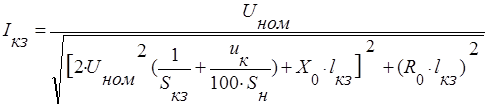

Ток короткого замыкания определяется как ток двухфазного короткого замыкания по формуле 1:

, А (1)

где: Uном=27500 В – номинальное напряжение контактной сети;

Sкз – мощность короткого замыкания, ВА;

Sн – номинальная мощность трансформатора подстанции, ВА;

uк=17% - напряжение короткого замыкания трансформатора;

Xо=0,4094 Ом/км – реактивное сопротивление тяговой сети;
