Расчет электрической передачи мощности тепловоза

где – коэффициент сцепления колеса с рельсом при реостатном торможении.

Вид этого ограничения на рисунке представлен кривой 4.

Таблица 7 – Расчет ограничения тормозной характеристики тепловоза по условию сцепления колес с рельсами

Построим также зависимость мощности ВУ (отдаваемой в цепь возбуждения генерирующих ТЭД) от скорости движения тепловоза. Для ее построения определяется мощность ВУ в (кВт) по формуле

где – величина сопротивления балластного резистора;

обычно, =0,3 Ом;

– сопротивление обмотки возбуждения ТЭД, приведенное к ,Ом.

Задавшись рядом значений скорости от до , определяем соответствующие им значения чисел якоря генерирующего ТЭД и . Затем по нагрузочным характеристикам при токе равном по значениям определяются необходимые величины тока возбуждения генерирующих ТЭД – .

Вид зависимости представлен кривой 5.

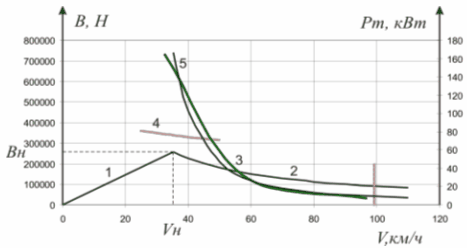

Рисунок 8 – Предельные тормозные характеристики тепловоза

Таблица 8 – Расчет зависимости мощности ВУ от скорости движения тепловоза

5 Разработка силовой схемы проектируемой ЭПМ

Тепловоз выполнен с электропередачей на переменно-постоянном токе. Переменное шестифазное напряжение тягового генератора СГ выпрямляется установкой ВУ и подается на восемь параллельно включенных тяговых электродвигателей, приводящих тепловоз в движение. К тяговому генератору электродвигатели подключаются с помощью восьми электропневматических поездных контакторов П1—П8, которые позволяют разрывать цепи электродвигателей, чтобы предотвратить самопроизвольное движение тепловоза от остаточного магнетизма при работе генератора на холостом ходу, а также быстро отключить неисправный электродвигатель

Скорость тепловоза и тяговое усилие регулируются возбуждением тягового генератора и изменением частоты вращения вала дизеля, задаваемой позицией контроллера машиниста. Для расширения диапазона скоростей тепловоза, при которых используется полная мощность дизеля, существуют ступень ослабления возбуждения тяговых электродвигателей: на 64% (ОП-1). Ослабление возбуждения осуществляется подключением резисторов СШ1—СШ8 параллельно обмоткам возбуждения тяговых двигателей с помощью групповых контакторов ВШ. Переход на ослабленное возбуждение и обратно осуществляется автоматически с помощью реле перехода РП, включающих и отключающих групповые контакторы ВШ. Направление движения тепловоза зависит от изменения направления тока в обмотках возбуждения тяговых электродвигателей переключением контактов реверсора ПР.

Список используемых источников

1 А.В. Донченко, А.А. Зарифьян, А.В. Козубенко Электрические передачи локомотивов: Методические указания по выполнению курсового проекта для студентов IV курса специальности 150700 «Локомотивы». – Ростов н/Д: Рост. гос. ун-т путей сообщения, 2006. – 48 с.

2 Филонов С.П., Гибалов А.И., Быковский В.Е. Тепловоз 2ТЭ116. – М.: Транспорт, 1985. – 328 с.
