, (5.11)

где - толщина дорожной одежды

Определяем ширину бровки земляного полотна

(5.12)

src="images/referats/21785/image095.png">

Определим ширину земляного полотна по верху

, (5.13)

Определим площадь сливной призмы по формуле 3.2

Составляем уравнение

Из него действительный корень

Определим ширину подошвы земляного полотна

(5.14)

Из формулы 5.14 выразим

Откуда

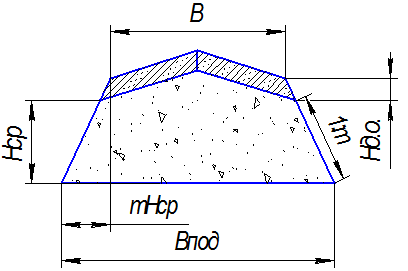

Схема дорожной одежды с указанием основных размеров составных частей представлена на рисунке 5.1.

Рис.5.1 - Поперечный профиль дорожной одежды

5.2.2 Разработка технологической карты строительства дороги

На основе всех выше проведенных расчетов составим технологическую карту объема работ при возведении земляного полотна и дорожной одежды.

Технологическая последовательность операций с расчетом объемов работ и необходимых ресурсов на возведение земляного полотна бульдозером из боковых резервов.

Таблица 5.1 – технологическая карта на строительство дороги

Средняя рабочая отметка: 0,91 м. длина захватки: 184 м. количество захваток на участке дороги: 25 штук

№ процесса	№ захватки	Источник обоснования производительности	Описание технологических операций с указанием числа проходов машин. Расчет объема работ на захватку	Единица измерения	Объем работ на участок	Производительность машины в смену	Затраты, машино-смены		Затраты труда, человеко-дни
№ процесса	№ захватки	Источник обоснования производительности		Единица измерения	на захватку	Производительность машины в смену	на участок	на захватку	на участок	на захватку
4	1	ЕНиР §2-1-29 табл. 2	Уплотнение нижнего слоя грунта в насыпи толщиной 0,31 м в плотном теле прицепным каткам Д-39А на пневмо-шинах в сцепе с трактором Т-100М при 8 проходах по 1 следу с разворотом на насыпи	М2		1673	23,57	0,94	23,57	0,94
5	1	ЕНиР §2-1-22	Разработка и перемещение грунта II группы бульдозером Д- 521А из боковых резервов в насыпь для отсыпки второго слоя на высоту 0,30 м в количестве 450,5 М3	М3		1390	8,10	0,32	8,10	0,32
6	1	ЕНиР §2-1-28	Разравнивание грунта второго слоя бульдозером Д- 521А	М3		1547	7,28	0,29	7,28	0,29
7	1	ЕНиР §2-1-29 табл. 2	Уплотнение второго слоя грунта в насыпи толщиной 0,30 м в плотном теле прицепным каткам Д-39А на пневмо-шинах в сцепе с трактором Т-100М при 8 проходах по 1 следу с разворотом на насыпи	М3		1673	20,40	0,82	20,40	0,82
8	1	ЕНиР §2-1-22	Разработка и перемещение грунта II группы бульдозером Д- 521А для отсыпки третьего слоя на высоту 0,30 м в количестве 381,6 М3	М3		1390	6,86	0,27	6,86	0,27
9	1	ЕНиР §2-1-28	Разравнивание грунта третьего слоя бульдозером Д- 521А	М3		1547	6,17	0,25	6,17	0,25
7	1	ЕНиР §2-1-29 табл. 2	Уплотнение третьего слоя грунта в насыпи толщиной 0,30 м в плотном теле прицепным каткам Д-39А на пневмо-шинах в сцепе с трактором Т-100М при 8 проходах по 1 следу с разворотом на насыпи	М3		1673	17,28	0,69	17,28	0,69
8		ЕНиР §2-1-21	Продольное перемещение земляных масс скрепером Д3-30 на расстояние: L=100 м	М3	5095	292	17,45	-	17,45	-
9		ЕНиР §2-1-39	Планировка откосов насыпи и боковых резервов автогрейдером Д-557, при рабочем ходе в двух направлениях, в количестве 1175,2 М2	М2		9647	4,26	0,12	4,26	0,12
10		ЕНиР §2-1-37	Планировка поверхности земляного полотна и дна резервов автогрейдером Д-557, при рабочем ходе в двух направлениях, в количестве 1653,6 М2	М2		48235	1,20	0,03	1,20	0,03
11		ЕНиР §2-1-40	Покрытие откосов насыпи и дна резервов растительным грунтом бульдозером Д- 521А, при рабочем ходе в одном направлении, в количестве 82,7 М3	М3		9213	0,31	0,01	0,31	0,01
