Мониторинг системы управления инжекторного двигателя с помощью диагностического комплекса Мотор-Тестер МТ10

На результаты замеров влияет много факторов.

Измерение компрессии необходимо проводить при полностью заряженном аккумуляторе и исправном стартере, так как скорость вращения двигателя при прокрутке очень сильно влияет на результаты измерений. Измерения должны проводиться при скорости вращения не менее 200 об/мин. Вторым условием является отсутствие сопротивления во впускном трубопрово

де, то есть не должно быть закрытых заслонок и забитых воздушных фильтров, которые могут существенно снизить показания компрессии.

Третьим условием должно быть проведение измерений в условиях, приближенных к реальным. Все свечи и форсунки не выкручиваются - лишь по одной. Это объясняется тем, что если выкрутить свечи из всех цилиндров - значительно возрастет скорость вращения коленчатого вала, что в итоге приведет к завышенным показателям. Нельзя использовать ускозарядные устройства. Кроме того, для выноса окончательного диагноза необходимо проверять компрессию на холодном двигателе, так как на горячем возможны ошибки.

Ошибки возникают вследствии того, что на сильно изношенном двигателе сразу после его становки возможно уплотнение ЦПГ маслом, попадающим через трубку отсоса ртерных газов во впускной трубопровод, а также при неисправности уплотнений турбины и сопряжения клапана – направляющие - маслосъемные колпачки. Данную перепроверку можно не проводить при условии, если расход масла в двигателе не превышает 100-200 грамм на 1000 километров.

Четвертое условие - чтобы снизить вероятность ошибки при диагностировании состояния ЦПГ и клапанов по результатам замера компрессии нужно перепроверить зазоры в клапанах и состояние кулачков распредвала.

Соблюдение всех этих условий в значительной степени снижает вероятность неправильных выводов о состоянии ЦПГ и клапанов по результатам замера компрессии.

Коды ошибок блока Bosch МР 7.0ЕО

ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА Датчик расхода воздуха служит для измерения количества расходуемого двигателем воздуха. Показания датчика расхода воздуха являются одним из базовых параметров, используемых блоком управления двигателем для расчёта необходимого количества топлива и оптимального угла опережения зажигания.

Датчик расхода воздуха устанавливается после воздушного фильтра перед дроссельной заслонкой в потоке расходуемого двигателем воздуха. Выходной сигнал датчика массового расхода воздуха BOSCH HFM5 представляет собой напряжение постоянного тока, изменяющееся в диапазоне 0…5V. Значение напряжения выходного сигнала датчика зависит от величины и направления проходящего через датчик потока воздуха. При нулевом расходе воздуха (двигатель остановлен) выходное напряжение датчика массового расхода воздуха равно 1,00V. Когда двигатель работает, через датчик протекает поток расходуемого двигателем воздуха, и чем больше расход воздуха, тем выше значение выходного напряжения датчика. На различных режимах работы двигателя могут присутствовать обратные выбросы воздуха (зависит от конструктивных особенностей двигателя). Датчик массового расхода воздуха BOSCH HFM5 способен регистрировать обратные потоки воздуха от впускного коллектора к воздушному фильтру, его выходное напряжение при этом снижается до значений меньше 1,00V пропорционально величине обратного потока воздуха.

Если сигнал от датчика массового расхода воздуха поступает, но параметры выходного сигнала при этом имеют отклонения от нормальных, работа двигателя существенно ухудшается – повышенный расход топлива, затруднённый пуск холодного двигателя, нестабильная работа двигателя на установившихся режимах, потеря "приёмистости" двигателя. Отклонения параметров выходного сигнала датчика массового расхода воздуха могут быть вызваны уходом характеристик датчика, подсосом воздуха во впускной тракт после датчика, нестабильностью питающего напряжения. В случае попадания на чувствительный элемент датчика загрязнений, снижается скорость его реакции на изменения величины воздушного потока, значение выходного напряжения может не соответствовать величине воздушного потока.

Проверка выходного сигнала датчика.

Для просмотра осциллограммы напряжения выходного сигнала датчика массового расхода воздуха BOSCH HFM5, разъём дифференциального осциллографического щупа должен быть подключен к дифференциальному аналоговому входу №6 USB Autoscope II, чёрный зажим типа "крокодил" дифференциального осциллографического щупа должен быть подсоединён к "массе" двигателя диагностируемого автомобиля, отрицательный пробник щупа (чёрного цвета) должен быть подсоединён параллельно "сигнальной массе" датчика (клемма №3 разъёма датчика), положительный пробник щупа (красного цвета) должен быть подсоединён параллельно сигнальному выводу датчика (клемма №5 разъёма датчика).

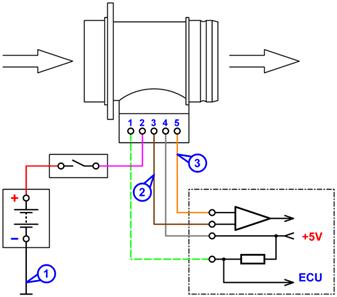

Схема подключения к датчику массового расхода воздуха BOSCH HFM5. 1 – точка подключения чёрного зажима типа "крокодил" дифференциального осциллографического щупа;

2 – точка подключения отрицательного пробника дифференциального осциллографического щупа (чёрного цвета);

3 – точка подключения положительного пробника дифференциального осциллографического щупа (красного цвета).

В окне программы "USB Осциллограф", необходимо выбрать подходящий режим отображения, в данном случае "Управление => Загрузить настройки пользователя => HFM5".

Для проведения детального изучения, осциллограмма напряжения выходного сигнала датчика должна быть записана. Для записи осциллограммы, в окне программы "USB Осциллограф", необходимо выбрать "Управление => Запись" перед моментом включения зажигания. Для остановки записи осциллограммы, в окне программы "USB Осциллограф", необходимо выбрать "Управление => Запись". После завершения записи, записанную осциллограмму можно детально изучить.
