Мониторинг системы управления инжекторного двигателя с помощью диагностического комплекса Мотор-Тестер МТ10

требования к компьютеру

Диагностический комплекс Мотор-Тестер МТ10 имеет следующие требования к компьютеру:

· Минимальные: Процессор Pentium II 600 МГц;

ОЗУ 64 Мбайт;

Ethernet адаптер 10 BASE-T;

Видеоадаптер 800х600, 256 цветов;

COM-порт (для подключения газоанализатора);

CD-ROM для инсталляции программы;

ОС Windows 8/ME/2000/NT4/XP.

· Рекомендуемые: Процес

сор Pentium IV 1,8 ГГц;

ОЗУ 256 Мбайт;

Ethernet адаптер 10/100 BASE-T;

Видеоадаптер 1024х768, High-Color;

COM-порт (для подключения газоанализатора);

CD-ROM для инсталляции программы;

ОС Windows 2000/ХР.

калибровка комплекса мт10

Для увеличения точности измерений рекомендуется производить калибровку коэффициентов передачи входных каналов и датчиков не реже одного раза в год. Для проведения калибровки в программе МТ10 в режиме «Тестер» выбрать пункт Настройка →Калибровка входов.

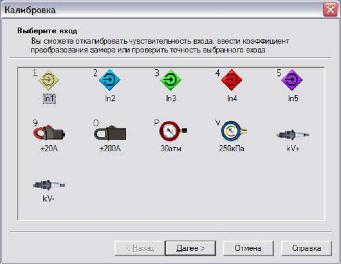

Калибровка проводится с теми датчиками, с которыми комплекс будет использоваться в дальнейшем. В появившемся окне выбрать вход, который необходимо откалибровать.

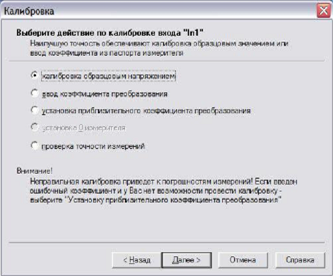

Затем выбрать вариант калибровки. Для калибровки образцовым напряжением (током, давлением) выбрать соответствующий пункт.

При калибровке входов «In2»…«In5» необходимо выбрать диапазон, в котором будет производиться калибровка (0…16 В или 0…400 В).

Важно обязательно производить калибровку обоих диапазонов!

Далее нужно следовать указаниям, написанным в верхней части окна. Перед подачей образцового напряжения на вход «In1» необходимо произвести калибровку «Установка 0». При калибровке датчиков тока, давления и высокого напряжения (KV+, KV-) так же в начале необходимо произвести эту калибровку. Значение образцового напряжения (тока, давления) нужно ввести в поле «Значение на входе». По нажатию кнопки «Записать» измеренный коэффициент записывается в память модуля. В поле «замер» проконтролировать правильность измерения с учетом рассчитанного и записанного коэффициента.

При калибровке в диапазоне 0 .16 В образцовое напряжение должно быть выставлено в пределах от 12 до 15 В постоянного тока. В диапазоне 0 .400 В – в пределах от 250 до 350 В постоянного тока. Калибровки датчиков тока и давления производить при значениях 75-85% от максимальных значений. Последовательно калибруются все входные каналы. Коэффициенты передачи каналов «In2» .«In5» должны отличаются друг от друга не более чем на 3%. Больший разброс говорит о неисправности модуля. Для калибровки каналов «KV+» и «KV-» необходимо использовать имитатор автомобильной системы зажигания и калиброванные высоковольтные разрядники.

Мониторинг системы управления инжекторного двигателя

Измерение компрессии

Самым быстрым, правда не всегда точным и достоверным методом оценки компрессии является метод измерения тока стартера при прокрутке двигателя (испытание ЦПГ Компрессия (по току)). Для этого измерения используются токовые клещи КТ-4Н (испытание проводить можно и без них – в этом случае используются пульсации напряжения аккумулятора для оценки потребляемого стартером тока). Их необходимо подключить на провод питания стартера (или на провод, подключенный к положительной или отрицательной клемме аккумулятора). Для показа номеров цилиндров необходимо подключить индуктивные клещи к высоковольтному проводу первого цилиндра. Для блокировки запуска двигателя необходимо либо отключить топливоподачу (на некоторых инжекторных системах достаточно полностью открыть дроссельную заслонку, если этот режим отсутствует – отключить бензонасос или форсунки). На карбюраторных двигателях сделать это в большинстве случаев невозможно, поэтому необходимо либо вручную отключить систему зажигания, либо подключиться к первичной цепи зажигания (клемме «-» катушки зажигания) переходник АМ4-СВ1-Б1 (для подключения к двухвыводным катушкам на двигателях ЗМЗ 405, 406, 409 – переходник AM4-CC1-Б ГАЗ).

При блокировке зажигания номера цилиндров показываться не будут. Но если на двигателе присутствует датчик положения распредвала (датчик фазы), то его сигнал можно использовать для синхронизации, подключив его выход при помощи подходящего ответвителя ко входу «Вход 1».

Испытание надо проводить при полностью открытом дросселе

По результатам измерения строится график абсолютного приращения тока стартера по цилиндрам и вычисляется относительная компрессия. За 100% берется цилиндр с наибольшим приращением тока.

Точно измерить значения компрессии можно при помощи датчика давления ДД-4, вкручивающегося в цилиндр вместо свечи зажигания (испытание ЦПГ ð Компрессограф).

Для проведения этого испытания необходимо отключить системы зажигания и топливоподачи, и, вкручивая по очереди датчик давления в цилиндры, провести измерения.

По окончании каждого испытания вычисляется максимальное давление в цилиндре, а на графике отображается форма изменения давления. Перед началом измерений не забудьте произвести установку нуля датчика давления (кнопка «уст.0 атм»).

Для измерения максимальной компрессии испытание проводится с полностью открытым дросселем. Для полной оценки рекомендуется повторно проводить испытание и с полностью закрытым дросселем. При полностью открытой заслонке в цилиндры поступает максимально возможное количество воздуха. На результат измерений в этом случае в основном влияют большие утечки воздуха, например, при сильном износе компрессионных колец, крупных задирах на стенках цилиндров и поршней, трещинах в блоке цилиндров и поршнях, прогарах и «зависании» клапанов и т.д. При полностью закрытой заслонке в цилиндры поступает минимальное количество воздуха. Воспользовавшись этом методом, можно вычислить езначительные утечки воздуха, например, образующиеся при деформации стержня клапана ли износе его седла, прогаре прокладки головки и т. д.

Компрессию в бензиновых моторах, как правило, измеряют «на горячую», при рабочей ли близкой к рабочей температуре мотора (80 – 90°С). При этом зазоры между подвижными еталями ЦПГ и вязкость масла минимальны. Следует помнить, что компрессия в разогретом вигателе всегда будет больше, чем при проверке «на холодную».

При затрудненном пуске мотора компрессию рекомендуется измерять «на холодную» (температура двигателя соизмерима с температурой окружающего воздуха). В этих случаях из-за сильного износа деталей ЦПГ или при залегании поршневых колец давление в нескольких цилиндрах бензинового мотора обычно снижается в два раза (до 4,5…5,5 атм). После пуска и прогрева компрессия, как правило, увеличивается на несколько единиц. Вот почему «поймать» такую неисправность можно только при комплексной проверке.

Рабочую величину компрессии двигателя исправного (нового) автомобиля указывают заводы-производители в инструкциях по обслуживанию и ремонту. Как правило, у бензиновых моторов с исправной ЦПГ компрессия, измеренная «на горячую», должна составлять не менее 9,5…10 атм, а разброс ее значений по цилиндрам не должен превышать 0,5…1,0 атм. При измерении следует учитывать динамику нарастания компрессии. Если на первом такте сжатия регистрируемое давление низкое (3…4 атм), а при последующих оно возрастает (например, до 6 атм), это свидетельствует об износе колец, поршневых канавок или/и стенок цилиндра.
