Организация капитального ремонта звеньевого пути на деревянных шпалах с очисткой балластной призмы машиной СЧ-600

До начала «Окна» 2 бригады двумя шуруповертами ШВ-1 отвинчивают гайки закладных болтов, оставляя закрепленными на каждой четвертой шпале и на всех предстыковых шпалах и переводят клеммы в монтажное положение. Клеммы сдвигают и снова затягивают закладные болты крутящим моментом 5-10 кг м. Параллельно с этой работой на каждом стыке снимают по два стыковых болта. В «Окно» две бригады крана Платова

отворачивают гайки закладных болтов на всех остальных шпалах и переводят клеммы в монтажное положение. Две бригады электрогаечными ключами ЭК-1 разбалчивают стыки. Кран Платова попарно снимает и грузит на себя снятые инвентарные рельсы. К стреле крана Платова крепится специальный прибор типа ОПМС-1, который принимает и раздвигает выгруженные плети на ширину колеи. После прохода этого прибора плети ложатся на шпалы в подрельсовой зоне и бригады двумя шуруповертами отвинчивают гайки закладных болтов и устанавливают клеммы в проектное положение, после чего гайки закладных болтов завинчиваются усилием 18-20 м. после проверки состояния пути на всем участке работ ответственными представителями ПЧ и ПМС с записью результатов в книге промера ПУ-28 ответственного от ПЧ перегон открывают для движения со скоростью по месту работ для одного- двух поездов 25 км/час, после чего восстанавливается скорость движения поездов, установленная для данного участка.

Для обеспечения прочности и устойчивости бесстыкового пути все вновь укладываемые плети должны закрепляться при оптимальной температуре. Оптимальная температура закрепления плетей для Горьковской железной дороги 25k5 градусов. Разница между температурами закрепления температурами закрепления правой и левой рельсовых шпал не должна превышать 10 градусов во избежание эксцентриситета продольных сил в путевой решетке, снижающего ее запас устойчивости против выброса.

2. Определение суточной производительности путевой машиной станции и длины фронта работы в «Окно»

Суточная производительность путевой машиной станции определяется по следующей формуле: S=Q/ (T-t), где Q- годовой план капитального ремонта ПМС, Т- число рабочих дней; t- резерв на непредвиденную потерю времени, принимаем0,1 T. После преобразования формула примет вид:

S+Q/0.9T

В случае ремонта бесстыкового пути необходимо учитывать время на укладку рельсовых плетей после капитального ремонта, т.е.

S=Q/0,9 T-t пл., где tпл – число рабочих дней, необходимых для замены инвентарных рельсов плетями бесстыкового пути.

Плановое задание ПМС+69 км, число рабочих дней Т=166.

а) Суточная производительность ПМС = 69000/166 =415 м по технологическому процессу 415м. Принимаем суточную производительность 415 п.м.

Определяем длину фронта работы ПМС в «окно».

Согласно задания: периодичность предоставления «окон» 1 раз в пять дней, т.е. n=5, тогда фронт работы в «окно»

L=nф*S=5*415=2075 (м)

в) Определяем количество «окон» для выполнения годового плана усиленного капитального ремонта пути.

N=Q/Lфр.=69000/2075=33

3. Схемы расчета длины хозяйственных поездов, которые работают в «Окно» по выполнению основных работ.

Первый этап – ремонт водоотводов, срезка кустарников вдоль пути.

Второй этап – замена рельсошпальной решетки при помощи электробалластера ЭЛБ-М, старая рельсошпальная решетка поднимается со срезкой части балласта по концам шпал. Разборочной состав «Платова УК25/9-18 разбирает и грузит на себя старую рельсошпальную решетку, после чего укладывает новую рельсошпальную решетку. Завершает этап ВПО-3000.

Третий этап – глубокая очистка балласта с укладкой на пучинистых местах геотекстиля.

Щебнеочистительная машина с вагонами для погрузки загрязнителей щебня ЩОМ-6М производит глубокую очистку щебня с укладкой геотекстиля, путь выпрямляется, подбивается, рихтуется машиной «Дуоматик». Четвертый этап – выправка пути. Из хоппер-дозаторов выгружается щебень, вторично подбивается машиной «Дуоматик» и завершает этап динамический стабилизатор пути.

Пятый этап – замена инвентарных рельсов на плети бесстыкового пути. После пропуска по отремонтированному километру 350 тыс. т. груза укладочным краном «Платова» УК25/9-18 с тремя платформами заменяется, инвентарные рельсы на плети бесстыкового пути. Хозяйственным поездом называется любая путевая машина с локомотивом или самоходная машина, хоппер-дозаторная вертушка с локомотивом. В технологическом процессе по капитальному ремонту пути, в «окно» работают хозяйственный поезда, разборочный состав «Платова» УК25/9, путеукладочный состав «Платова» УК25/9 -18, хоппер-дозаторная вертушка.

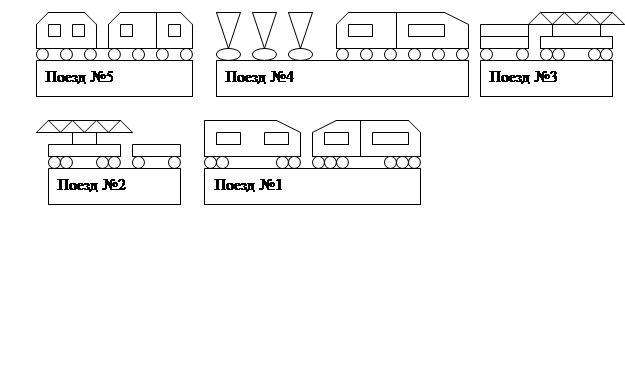

Перед «окном» все хозяйственные поезда сосредотачиваются на станции, ограничивающей перегон, и занимают, как правило, 2 пути. Формирование хозяйственных поездов производится по типовым схемам, установленным «Инструкцией по обеспечению безопасности движения поездов при производстве путевых работ ЦП-485».

1) При постановке пути на щебень первым поездом на перегон отправляется электробалластер с локомотивом, длина первого поезда L (ЭЛБ)+ТЭ-3+1ЭЛБЮ+34+50,5+84,5м.

2) Определяем длину хозяйственного поезда УК-25/9-18, который состоит из локомотива (в голове поезда), четырехосных платформ, оборудованных роликами, в том числе одной моторной платформы, и путеразборочного крана УК-25/9-18 (в хвосте поезда, длина второго поезда Lраз=Lлок + Lукл + МПД + платформы +УК-25/9-18*Iмпл*n=Lф*к/Iзв*n яр, где Lф –фронт работ в «Окно»= 2075. м. Iзв- длина одного звена=25м, n яр- число звеньев в пакете (для деревянных шпал= 7 звеньев), к- число платформ, занятых одним пакетом (при длине звена25 м к=2).

nпл=2075*2/25*7=23, принимаем 23 платформ, так как каждое звено лежит на двух платформах. Определяем общую длину хозяйственного поезда:

длина локомотива=34 м; длина крана УК-25/9-18=43,9 м; длина платформы=14,6 м; длина моторной платформы=16,2м.

Lраз=ТЭ-3+МПД+платформы+УК-25/9-18=34+43,9+14,6*23+16,2=429м.

3) Определяем общую длину хозяйственного поезда=ТЭ-3+МПД+платформы+УК-25/9=34+16,2+513+43,9=607м.

4) Определяем длину загруженную щебнем хоппер-дозаторную вертушку с отдельным локомотивом, длина поезда Lхд=Iлок+пхд*Iхд+1ваг; где nхд- число хоппер- дозаторов, равное отношение объема щебня, выгружаемого в «окно», куб. м., к вместимости кузова одного хоппер- дозатора=510 куб. м (nхд=Wщ(\ Wхд); Iхд- длина одного хоппер- дозатора=31(м); длина пассажирского вагона для обслуживающего персонала- 24,5м. По технологическому процессу в «окно» выгружается 510 куб. м. щебня, тогда пхд= 510/31=17 хопров. Общая длина=228,5м.

Lхц=34+170+24,5=228,5м. пасс. Вагон =34+27,7=61,7(м).

5)Следующим на перегон отправляется выборочно- подбивочно- отдельная машина ВПО-3000 с тепловозом в голове, длина пятого поезда Lвпо=Iвпо+Iлок+Iваг; Iвпо=27,7 м, тогда Iвпо=27,7+34+24,5=86,2м

Общая длина всех хозяйственных поездов=L1+L2+L3+L4+L5=470,6+616,6+228,5+50=1365м
