Анализ тягово-скоростных свойств автомобиля Audi A8

(15)

Методика расчета и построения аналогична предшествующей. Для этого площадь над кривой t=f(V) в интервале от Vmin до Vmax разбивают на произвольное число участков (5 или 6). Площади этих участков представляют собой в определенном масштабе путь разгона в соответствующем интервале скоростей на данной дороге. Например, путь р

азгона автомобиля Sи (м) на и-м участке от скорости Vи до Vи+1

Sи=mvmtFsи (16)

Fsи – площадь и-го участка на графике , мм2.

Подсчитав площади участков и нарастающую сумму площадей, по формуле (16) вычисляют путь разгона S, сводят расчеты в таблице 5 и строят график пути разгона.

двигатель автомобиль тяговый скоростной

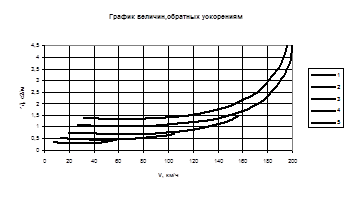

Рис. 4

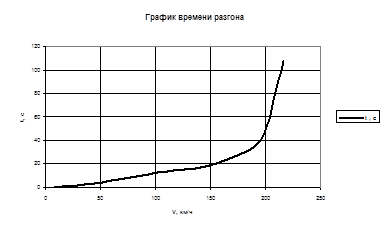

Рис. 5

Рис. 6

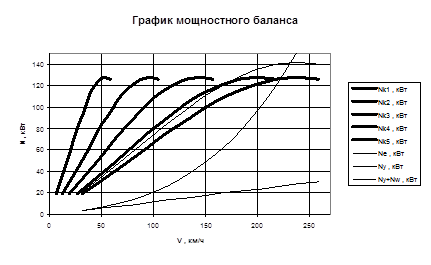

График мощностного баланса автомобиля

Уравнение баланса мощности могут быть выражены через мощность двигателя Ne:

Ne – Nr - Ny - Nw – Nj = 0 (17)

Или через мощность на колесах Nk:

Nk - Ny - Nw – Nj = 0 (18)

Где Nr – мощность, теряемая в трансмиссии;

Ny, Nw – мощность, расходуемая на преодоление соответственно суммарных дорожных сопротивлений и сопротивление воздуха;

Nj – мощность, используемая для разгона.

Вначале вычислим мощность на ведущих колесах Nk. Эту величину определяют через мощность Ne (см. табл. 1), рассчитываемую на коленчатом валу двигателя, с учетом потерь в трансмиссии

Nk=Ne·h (19)

Значение мощностей Ny и Nw – рассчитывают с использованием величин Py и Pw, взятых из табл. 2 для высшей передачи с целью обеспечения всего диапазона скоростей движения автомобиля:

(20)

(21)

Полученные значения величин Ny и Nw суммируют.

Данные расчетов сводим в таблице 6, и по ним строят график мощностного баланса автомобиля (рис. 7).

Мощности Nr и Nj определяются на графике как разности Nr = Ne – Nk; Nj = Nk – (Ny - Nw).

Рис. 7

Анализ тягово-скоростных свойств автомобиля

Из внешней скоростной характеристики двигателя определим значения максимального крутящего момента Memax, частоту вращения коленчатого вала при максимальном крутящем моменте nм и момент при максимальной мощности MN. Полученные значения Memax и nм сравнением с реальными данными. По значениям Memax и MN можно вычислить коэффициент приспосабливаемости двигателя.

(22)

Для двигателя автомобиля AUDI A8 значение Memax=280 Н.м.

Nм =3200 об/мин;

При y = 0,02 максимальная скорость автомобиля без ограничителя частоты вращения составляет 237 км/ч.

По динамической характеристике автомобиля для каждой передачи определим максимальное сопротивление ymax, которое может преодолеть автомобиль, критическую скорость Vкр и максимально преодолеваемый продольный угол дороги imaxi при коэффициенте сопротивления качению f = 0,10 (грунтовая дорога после дождя).

Максимальный преодолеваемый дорожный уклон дороги:

imaxi = ymaxi – f (23)

Для автомобиля AUDI A8 перечисленные параметры составляют:

Vmax=237 км/ч.;

ymax1=Dmax1=0,49;

ymax2=Dmax2=0,27;

ymax3=Dmax3=0,18;

ymax4=Dmax4=0,12;

ymax5=Dmax5=0,1;

Imax1 =0, 49– 0,10 = 0.39 = 39%Imax5 = 0,1– 0,10 = 0 = 0%;

Imax2 =– 0, 27 - 0.10 = 0.17 = 17%;

Imax3 = 0, 18 – 0,10 = 0,08 = 8%;

Imax4 = 0, 12– 0,10 = 0.02 = 2%;

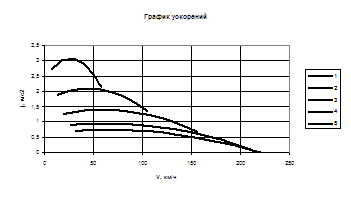

По графику ускорений определяются максимальное ускорение jmax для каждой передачи и оптимальные скорости перехода с одной передачи на другую на данной дороге.

С помощью графиков времени и пути разгона для принятого дорожного сопротивления определяют соответственно время и путь разгона автомобиля до скорости 100 км/ч.

В данной работе эти параметры составляют:

Jmax1 = 3.05 м/с2;

Jmax1 = 2.08 м/с2;

Jmax1 = 1,4м/с2;

Jmax1 = 0,95 м/с2;

Jmax1 = 0,75 м/с2;

Vпер1-2 = 58км/ч;

Vпер2-3 = 104 км/ч;

Vпер3-4 = 156 км/ч;

Vпер4-5 = 216 км/ч;

Вывод

В данной работе мы провели анализ тягово-скоростных свойств автомобиляAUDIA8 для дороги с коэффициентом суммарного дорожного сопротивления y = 0,02. Были построены графики внешней скоростной характеристики, силового баланса, ускорений, мощностного баланса, а также графики времени и пути разгона автомобиля.

Основные полученные данные расчета:

Vmax =237 км/ч;

T100 = 13 с

S100 =183 м
