Кривошипно-шатунный механизм автомобиля

Сопряжения:

мм;

мм.

мм

Вывод: в сопряжении детали с подшипником качения при вращающемся отверстии в сопряжении «подшипник-цапфа» в лучшем случае натяги до 0,002 мм, в худшем случае за

зоры до 0,03 мм.

Сопряжение «ступица – подшипник»: наибольший диаметр наружной обоймы (вала) равен 89,982 мм (мм). Наименьший диаметр наружной обоймы (вала) равен 89,000 мм (мм). Наибольший диаметр отверстия под наружное кольцо (отверстия) равен 89,976 мм (мм); наименьший диаметр отверстия под наружное кольцо (отверстия) равен 89,941 мм (мм),

Сопряжения:

мм;

мм.

мм

мм

Вывод: в сопряжении детали с подшипником качения при вращающемся вале в сопряжении «ступица-подшипник» в лучшем случае самый большой натяг до 0,041 мм, в худшем случае зазор -0,976 мм.

Автомобиль ВАЗ 2101, 2102, 21011, 21013

Внутренний диаметр внутреннего подшипника 26,000 – 25,990 мм

Поворотная цапфа 25,990 – 25,977 мм

Отверстие под внутрен­ний подшипник ступицы 57,137 – 57,112 мм

Наружный диаметр подшипника 57,150 – 57,137 мм

Сопряжение «внутренний подшипник – цапфа»: наибольший диаметр поворотной цапфы (вала) равен 25,990 мм (мм). Наименьший диаметр поворотной цапфы (вала) равен 25,977 мм (мм). Наибольший диаметр внутренней обоймы (отверстия) равен 26,000 мм (мм); наименьший диаметр внутренней обоймы (отверстия) равен 25,990 мм (мм),

Сопряжения:

мм;

мм.

Вывод: в сопряжении детали с подшипником качения при вращающемся отверстии в данном сопряжении в лучшем случае нет натяга или зазора, в худшем случае зазор +0,023 мм.

Сопряжение «подшипник – отверстие под внутрен­ний подшипник ступицы»: наибольший диаметр наружной обоймы (вала) равен 57,150 мм (мм). Наименьший диаметр наружной обоймы (вала) равен 57,137 мм (мм). Наибольший диаметр отверстия под наружное кольцо (отверстия) равен 57,137 мм (мм); наименьший диаметр отверстия под наружное кольцо (отверстия) равен 57,112 мм (мм),

Сопряжения:

мм;

мм.

мм

Вывод: в сопряжении детали с подшипником качения при вращающемся вале в данном сопряжении в лучшем случае самый большой натяг до 0,04 мм, в худшем случае нет ни натяга, ни зазора.

6. Определение выступания поршня над уплотнительным буртом гильзы двигателей КамАЗ-740.

На двигателях КамАЗ-740 на поршнях и выступе гильзы указываются индексы 10, 20, 30, 40, которые указывают не на диаметр поршня и гильзы (как у других двигателей), а указывают на расстояние от образующей шатунной шейки в верхнем её положении до уплотнительного выступа гильзы.

В связи с этим возможны 16 вариантов сборки, в результате которой меняется камера сгорания.

При разных вариантах сборки изменяется расстояние от днища поршня до уплотнительного бурта гильзы, и меняется размер камеры сгорания. Для определения размера камеры сгорания в различных вариантах сборки применяется теория размерных цепей.

Верхнее отклонение замыкающего звена равно сумме верхних отклонений всех увеличивающихся звеньев минус сумма нижних отклонений всех уменьшающихся звеньев:

(7)

где BOAзам – верхнее отклонение замыкающего звена, мм;

ΣBOAув – сумма верхних отклонений всех увеличивающих звеньев, мм;

ΣHOAум – сумма нижних отклонений всех уменьшающих звеньев, мм.

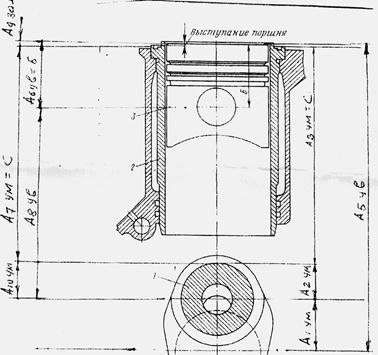

Рисунок 6.1 – Схема замеров при подборе варианта исполнения поршня.

Нижнее отклонение замыкающего звена равно сумме нижних отклонений всех увеличивающихся звеньев минус сумма верхних отклонений всех уменьшающихся звеньев:

HOAзам=ΣHOAув-ΣBOAум , (8)

где HOAзам – нижнее отклонение замыкающего звена, мм;

ΣHOAув – сумма нижних отклонений всех увеличивающихся звеньев, мм;

ΣBOAум – сумма верхних отклонений всех уменьшающихся звеньев, мм.

Номинальный размер замыкающего звена равен сумме номинальных размеров всех увеличивающихся звеньев минус сумма номинальных размеров всех уменьшающихся звеньев.

HPAзам=ΣHPAув-ΣHPAум, (9)

где HPAзам – номинальный размер замыкающего звена, мм;

ΣHPAув – сумма номинальных размеров всех увеличивающихся звеньев, мм;

ΣHPAум – сумма номинальных размеров всех уменьшающихся звеньев, мм.

Таблица 6.1 – Подбор поршней по гильзам

Задача: определить выступания поршня над уплотнительным буртом гильзы, если на двигатель установлены поршни с индексом 10, гильзы с индексом 10.
