Система управления подвижным составом

Цель работы:

Изучить и сравнить между собой различные методы и схемы испыта­ний ТЭМ, получить практические навыки управления испытательными стен­дами, ознакомиться с принципами их анализа и расчета.

Объем работы:

· Изучить виды и программы испытаний ТЭМ.

· Усвоить принципы построения схем испытаний методами непо­средственного и взаимного нагружения, методику их п

уска и регулирования.

· На основе экспериментальных данных произвести сравнительную оценку расхода электроэнергии сети при испытаниях ТЭМ по методу непо­средственного и взаимного нагружения.

· Выполнить теоретический расчет параметров ВДМ и ЛГ для ис­пытательной станции по заданным параметрам испытуемого двигателя.

Порядок работы:

· Исходя из наличия двух идентичных по конструкции машин и двух управляемых источников питания, разработать электрические схемы испыта­ний ТЭМ по методу непосредственного и взаимного нагружения с указанием приборов, необходимых для регистрации расхода мощности сети и полезной мощности испытуемого двигателя.

· Собрать схему для испытаний ТЭД методом непосредственного нагружения, произвести пуск на заданном преподавателем напряжении и осуществить пробное регулирование режимов работы двигателя, удостове­рившись в правильности работы схемы.

· Изменяя нагрузочный момент на валу испытуемого двигателя, снять зависимость расходуемой электрической мощности сети от мощности, реализуемой двигателем, в пределах шкал используемых приборов.

· Собрать схему испытаний ТЭМ по методу взаимного нагружения, произвести пробный пуск на заданном напряжении и пробное регулирование режимов работы двигателя, удостоверившись в правильности работы схемы.

· Изменяя нагрузочный момент на валу испытуемого двигателя, по­лучить зависимость расходуемой электрической мощности сети от мощно­сти, реализуемой двигателем, в том же диапазоне нагружений, что и по мето­ду непосредственного нагружения.

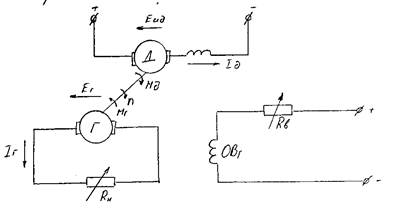

Рисунок №1 Схема испытаний методом непосредственного нагружения.

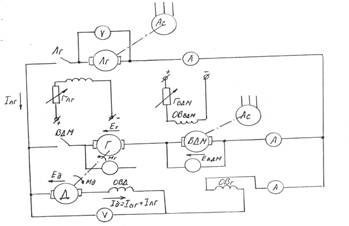

Рисунок №2. Принципиальная электрическая схема испытаний методом взаимного нагружения.

Таблица №1

Результаты испытаний методом непосредственного нагружения.

Таблица №2 Результаты испытаний методом взаимного нагружения.

Па основе экспериментальных данных произведём сравнительную оценку расхода электроэнергии при испытании ТЭМ методом непосредственного и взаимного нагружения.

Метод взаимного нагружения.

Метод непосредственного нагружения.

Таблица №3

Расчетные данные для построения графика зависимости Рсети и Рдв.
