3. Назначение и типы рулевых механизмов. Устройство и работа рулевого механизма автомобиля УРАЛ-4320. Выполните схему механизма

Рулевое управление.

Назначение рулевого управления.

Рулевое управление — совокупность механизмов автомобиля, обеспечивающих его движение в заданном направлении.

Рулевое управление состоит из рулевого колеса, соединенного валом с рулевым механизмом, и ру

левого привода. Иногда в рулевое управление включен усилитель.

Рулевым механизмом называют замедляющую передачу, преобразующую вращение вала рулевого колеса во вращение вала сошки. Этот механизм увеличивает прикладываемое к рулевому колесу усилие водителя и облегчает его работу.

Рулевым приводом называют систему- тяг и рычагов, осуществляющую в совокупности с рулевым механизмом поворот автомобиля. В результате работы рулевого механизма продольная тяга перемещается сошкой вперед или назад, вызывая этим поворот одного колеса влево или вправо, а рулевая трапеция передает поворачивающий момент на другое колесо. Рулевая трапеция представляет собой шарнирный четырех-звенник, образуемый балкой переднего моста (или картером переднего ведущего моста), поперечной рулевой тягой 1, левым 2 и правым 10 рычагами рулевой трапеции. Последние соединены с поворотными кулаками, на которых насажены управляемые колеса.

Благодаря наличию рулевой трапеции управляемые колеса поворачиваются на разные углы: внутреннее (ближайшее к центру поворота) колесо на больший угол, чем внешнее, что обеспечивает качение колес при повороте без существенного скольжения. Разница в углах поворота определяется величиной угла наклона левого и правого рычагов рулевой трапеции.

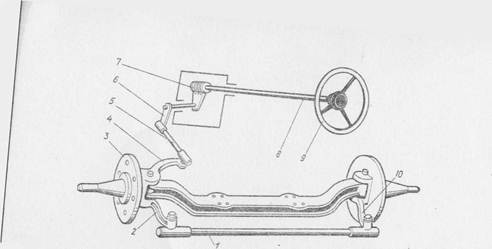

Рулевое управление автомобиля: 1 — поперечная тяга; 2 — левый рычаг рулевой трапеции; 3 — поворотный кулак; 4 — поворотный рычаг; 5 — продольная тяга; б — сошка; 7 — рулевой механизм; 8 - вал рулевого колеса; 9 — рулевое колесо; 10 — правый рычаг рулевой трапеции

4. Выполните схему привода рабочей тормозной системы автомобиля ГАЗ-3307 и поясните работу привода

коробка передача рулевой прицеп

Тормозной привод

Тормозной привод — совокупность устройств, для передачи усилия от источника к тормозным механизмам и управления ими в процессе торможения. Привод может быть механическим, гидравлическим и пневматически

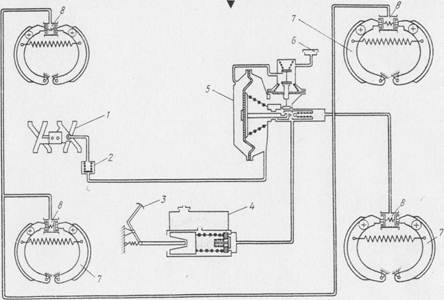

Схема тормозной системы с гидроприводом: 1 — впускной трубопровод двигателя; 2 — запорный клапан; 3 — педаль; 4 — главный тормозной цилиндр; 5 — гидровакуумный усилитель; б — фильтр; 7 — тормозная колодка; 8 — колесный тормозной цилиндр

Гидравлический привод, в котором приводное усилие передается тормозной жидкостью, состоит из следующих деталей: главного тормозного цилиндра 4, создающего давление жидкости в системе привода и имеющего резервуар, заполненный тормозной жидкостью; колесных тормозных цилиндров 8, передающих давление тормозной жидкости на тормозные колодки 7; соединительных трубопроводов и шлангов; педали 3 и гидровакуумного усилителя 5 с фильтром б, соединенного через запорный клапан 2 с впускным трубопроводом 1 двигателя. Вся система постоянно заполнена тормозной жидкостью. Водитель, нажимая на педаль 3, перемещает через шток в главном цилиндре 4 поршень, который давит на тормозную жидкость. Жидкость вытесняется поршнем из главного цилиндра, и давление передается через усилитель 5 по трубкам, заполненным жидкостью, в колесные цилиндры 8. Поршни цилиндров разводят тормозные колодки 7, прижимая их к барабанам. После прекращения давления на педаль тормоза возвратные пружины колодок отводят их от барабанов, а поршни колесных тормозных цилиндров 8 сближаются. Тормозная жидкость при этом выдавливается по трубкам в главный цилиндр 4, поршень которого также возвращается в исходное положение.

5. Назначение и общее устройство прицепов-тяжеловозов

ПРИЦЕПЫ-ТЯЖЕЛОВОЗЫ

Наша промышленность производит прицепы-тяжеловозы грузоподъемностью 20, 40 и 60 т. Так, Челябинский машиностроительный завод автотракторных прицепов выпускает несколько моделей прицепов с подкатными тележками. Самый большой из них — четырехосный прицеп-тяжеловоз ЧМЗАП-5212 грузоподъемностью 60т с двухосной поворотной тележкой, буксируемый автомобилем КрАЗ-214. Каждая ось опирается на восемь колес. Колеса поворотной тележки установлены попарно на осях, середины которых соединены с балансирами. Балансиры шарнирно связанны с рамой. Подвеска задних осей — тоже балансирная, без упругих элементов. Через среднюю часть продольных балансиров проходят оси, которые закреплены в кронштейнах рамы.

На всех колесах установлены колодочные тормоза с пневмо- гидравлическим приводом от тормозной системы тягача. Кроме того, прицеп оборудован стояночным (ручным) тормозом с гидроприводом. Привод ручного тормоза раздельный на передние и задние колеса. Прицеп снабжен откидными трапами. Передняя часть платформы связана с поворотной тележкой посредством поворотного круга и шкворня.

Литература

1.Селиванов И.И. Серебряный М.И. «Специализированные автомобили и автопоезда» издательство «машиностроение» москва 1974г.в.

2. Е.В.Михайловский, К.Б.Серебряков, Е.Я.Тур. «Устройство автомобиля»
