Организация и выполнение электротехнических работ

Содержание

Введение

1. Организация электротехнических работ

1.1 Техническое обслуживание и текущий ремонт АКБ

1.2 Техническое обслуживание и текущий ремонт генераторов

1.3 Методы контроля и диагностики, оборудование и приборы для их проведения

1.4 Техническое обслуживание и текущий ремонт стартеров

1.5 Обо

рудование для электротехнических работ

Использованные источники

Введение

Электрооборудование

Система электрооборудования предназначена для безотказной работы всех узлов и агрегатов вашего автомобиля. Это очень сложный комплекс деталей, предназначенных для снабжения питанием всех узлов вашего авто, необходимого для работы, как лампы освещения, так и кондиционера.

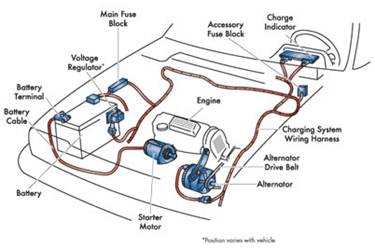

Электрооборудование автомобиля включат в себя те детали и элементы, работа которых зависит от электроэнергии: стартер, генератор, система зажигания (на карбюраторных двигателях) и система впрыска на инжекторных двигателях, а также система освещения автомобиля. Это основные составляющие электрооборудования, но, кроме того, существует ряд других, второстепенных деталей и систем, потребляющих энергию. Основными же источниками питания автомобиля являются аккумулятор и генератор, перерабатывающий механическую энергию в электрическую. При чем энергия распределяется в тех объемах, которые необходимы для правильной и бесперебойной работы вашего автомобиля. Не менее значимым элементом в системе является стартер, отвечающий за запуск двигателя.

Вполне объяснимо, что если из строя выйдет хотя бы один элемент системы, то ваш автомобиль в лучшем случае будет давать сбой в работе силового агрегата, а в худшем – остановится и не сможет продолжить движение, причем, как правило, это происходит в самый неподходящий момент (в пробке либо далеко за городом от тех центра).

Для бесперебойной работы электрооборудования следует своевременно проводить его диагностику и обслуживание. Качество этих работ напрямую зависит от квалификации специалистов и состояния их оборудования. Современное оборудование позволяет за считанные секунды выявить практически любую неисправность и устранить ее.

1. Организация электротехнических работ

1.1 Техническое обслуживание и текущий ремонт АКБ

ЕО - перед пуском двигателя проверить общее состояние и крепление АКБ. Не допускаются трещины моноблока и крышек, повреждение изоляции проводов или окисление полюсных выводов и клемм, трещины в мастике ее отслоение, сильное загрязнение. О техническом состоянии и степени заряда АКБ можно определить по степени накала нитей отдельных включенных ламп, по силе звукового сигнала, по легкости пуска двигателя стартера. В дороге следует следить за показаниями контрольных и сигнальных приборов, характеризующих качество подзаряда АКБ - при загорании красного аварийного сигнала, эксплуатацию следует немедленно прекратить, до устранения причины.

ТО-1 - дополнительно к объему ЕО, провести более тщательно крепежные работы; снять клеммы с выводах штырей, проверить их состояние - окисленные контактные поверхности зачистить мелкозернистой шкуркой или специальными приспособлениями (втулки с мелкими фрезами или металлическими щетками), после чего смазать их техническим вазелином или нанести тонкий слой антиокислительной аэрозоли типа "Унисма". Поверхность АКБ следует тщательно очистить, включая вентиляционные отверстия в пробках с последующей продувкой их сжатым воздухом. Пятна белого налета от разлитого электролита легко удаляются ветошью, смоченной в 10% растворе аммиачного спирта. При ТО-1, а в жаркое время года ежедневно, следует проверять уровень электролита в банках АКБ. Это делают с помощью уровнемерной трубки, конец которой опускают в наливное отверстие до упора, затем, зажав большим пальцем руки верхний конец трубки, осторожно вынимают и по количеству забранного в трубку электролита (норма 10-15 мм) принимают решение о необходимости доливки в ту или иную банку дистиллированной воды.

ТО-2 - помимо работ, выполняемых при ЕО и ТО-1, в объем работ ТО-2 входят диагностические работы по определению степени разряженности и технического состояния, как АКБ в целом, так и отдельных ее элементов. С помощью ареометра с поплавком - денсиметром со шкалой проверяют плотность электролита в каждой банке, характеризующей степень разряженности, а с помощью нагрузочных вилок - напряжение под нагрузкой

на выводных полюсах. Проводить эти работы рекомендуется в аккумуляторном цехе, на столе с кислотоупорным покрытием. При необходимости следует выровнять и довести плотность электролита в аккумуляторах до нормы (например, добавлением электролита повышенной плотности). Если же разность плотности превышает 0,02 г/см3 - АКБ необходимо подзарядить в течение 1-2 ч и снова произвести корректировку плотности. Снижение плотности электролита (приведенного к 25°С) на 0,01 г/см3 свидетельствует о разряженности АКБ на 5-6%. Таким образом, если для средней полосы России взята исходная плотность 1,27 г/см3, для полностью заряженной батареи, то снижение плотности при замере до 1,23 г/см3 свидетельствует о разряженности на 25% (предельно допустимая разряженность при зимней эксплуатации), а до 1,19 г/см3 свидетельствует о разряженности батареи на 50% (предельно допустимая разряженность при летней эксплуатации). Указанные ограничения для зимы связаны с тем, что при низких температурах снижается энергоемкость АКБ и пуск двигателя стартером будет крайне затруднен, к тому же электролит с пониженной плотностью склонен к замерзанию и возможно размораживание моноблока АКБ, разрушение пластин, сепараторов в т.д. Поэтому, хотя повышенная исходная плотность электролита и сокращает в целом срок службы АКБ, в северных широтах ее доводят до 1,30 г/см3, а в южных всего лишь до 1,26 г/см3. Проверка заряженности АКБ аккумуляторными пробниками, при включенных, соответствующих нагрузочных резисторах, должна проводиться при закрытых пробках, не более 5 с - снижение напряжения одного аккумулятора на 0,1 В, свидетельствует о разряженности на 25%.

Нагрузочные резисторы включаются затягиванием соответствующих контактных гаек (или обоих при высокой емкости АКБ), т.е. нагрузку делают близкой к "стартерной". При сильно окисленных выводах аккумуляторов - их следует слегка зачистить или нанести на них царапины. Проверку каждого аккумулятора следует проводить один раз - последующие проверки повлекут неточность результатов измерений. Если в ходе проверки напряжение под нагрузкой в отдельных аккумуляторах быстро падает - это может свидетельствовать о сульфатации пластин, выкрашивании большого количества ячеек с активной массой и т.д. При всех обстоятельствах напряжение в отдельных аккумуляторах не должно отличаться более чем на 0,1 В. При проверке пробником, заворачивают контактную гайку, контактную ножку прижимают к плюсовому выводу, а штырь щупа - к минусовому. АЕ, суммарное напряжение которой будет меньше 8,9 В, к эксплуатации непригодна. Ее необходимо поставить на подзаряд или в ремонт. При повышенной разряженности, когда АКБ не удается привести в нормальное состояние, соответствующее ТУ, путем подзаряда - батарею следует разобрать, произвести поэлементную проверку с последующим проведением текущего или капитального ремонта (очень старые или сильно поврежденные батареи обычно выбраковываются).
