Система охлаждения двигателя ВАЗ 2108

Для того, чтобы помочь воздуху, который охлаждает радиатор, активнее проходить через радиатор в то время, когда автомобиль движется на медленной скорости, движению воздуха помогает вентилятор, который приводится в действие электромотором или двигателя автомобиля. Вся система охлаждения запирается сверху специальной крышкой, которая помогает поддерживать давление в системе охлаждения по мере наг

ревания жидкости. Температура кипения жидкости выше, когда она находится под давлением. В случае, если охлаждающая жидкость достигает точки кипения, избыток ее сливается в накопительную емкость (расширительный бачок), где эта жидкость будет дожидаться того момента, пока двигатель не охладится в достаточной степени для того, чтобы снова перекачать ее обратно в систему охлаждения. Система охлаждения также помогает подавать тепло в салон автомобиля в холодную погоду. Эту функцию выполняет небольшой радиатор, соединенный с системой охлаждения и расположенный внутри системы управления микроклиматом в автомобиле. Этот радиатор подогревает воздух, который подается внутрь автомобиля.

Охлаждающая жидкость или антифриз представляет из себя жидкость, незамерзающую при низкой температуре воздуха, на основе гликольно-водной смеси. Некоторые антифризы имеют собственные имена, например, Тосол или Лена. Чтобы охлаждающая жидкость не вызывала коррозию деталей системы охлаждения, в его состав добавляют специальные протикоррозионные (ингибиторы), антивспенивающие и стабилизирующие присадки.

Срок замены охлаждающей жидкости оговаривается или заводом-изготовителем автомобиля, или производителем самой охлаждающей жидкости. Но если она становится рыжего цвета (началась коррозия деталей) или в ней образуется желеобразная масса охлаждающую жидкость необходимо поменять.

Так как охлаждающую жидкость делают на основе водного раствора, вода из нее может испаряться. В этом случае в систему охлаждения можно доливать дистиллированную воду. При эксплуатации автомобиля в тяжелых условиях в охлаждающая жидкость может закипеть, что может спровоцировать перегрев двигателя. В таких условиях эксплуатации желательно применять охлаждающую жидкость с повышенной температурой кипения.

Система охлаждения двигателя ВАЗ 21081

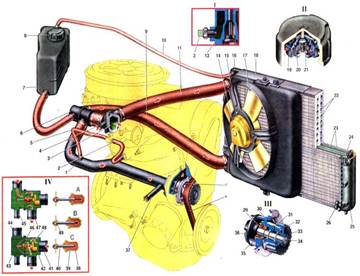

Охлаждение двигателя. 1. Подводящая труба насоса; 2. Шланг отвода охлаждающей жидкости от впускной трубы на подогрев карбюратора; 3. Выпускной патрубок головки блока цилиндров; 4. Патрубок подвода жидкости в радиатор отопителя салона; 5. Шланг отвода жидкости с подогрева карбюратора и впускной трубы; 6. Термостат; 7. Расширительный бачок; 8. Пробка расширительного бачка: 9. Отводящий шланг радиатора; 10. Шланг от расширительного бачка к радиатору; 11. Подводящий шланг радиатора; 12. Датчик температуры охлаждающей жидкости; 13. Головка блока цилиндров; 14. Электродвигатель; 15. Кожух электровентилятора; 16. Левый бачок радиатора; 17. Крыльчатка электровентилятора; 18. Радиатор; 19. Корпус клапанов пробки расширительного бачка; 20. Выпускной клапан пробки; 21. Впускной клапан пробки; 22. Охлаждающие трубки радиатора; 23. Охлаждающие пластины радиатора; 24. Датчик включения и выключения электровентилятора; 25. Правый бачок радиатора; 26. Сливная пробка радиатора; 27. Насос охлаждающей жидкости; 28. Зубчатый ремень газораспределительного механизма; 29. Упорное кольцо сальника; 30. Корпус насоса; 31. Стопорный винт; 32. Подшипник валика насоса; 33. Зубчатый шкив насоса; 34. Валик насоса; 35. Сальник; 36. Крыльчатка насоса; 37. Патрубок подвода жидкости из радиатора отопителя салона; 38. Твердый термочувствительный наполнитель; 39. Резиновая вставка; 40. Поршень рабочего элемента; 41. Входной патрубок (от двигателя); 42. Корпус термостата; 43. Крышка термостата; 44. Входной патрубок (от радиатора); 45. Патрубок термостата, соединенный с расширительным бачком; 46. Основной клапан термостата; 47. Патрубок термостата для подачи жидкости в насос; 48. Перепускной клапан термостата; 49. Держатель; 50. I. Датчик указателя температуры охлаждающей жидкости; 51. II. Пробка расширительного бачка; 52. III. Насос охлаждающей жидкости; 53. IV. Схема работы термостата; 54. А. Температура жидкости выше 102 С; 55. В. Температура жидкости от 87-С до 102С; 56. С. Температура жидкости ниже 87С.

Система охлаждения жидкостная закрытого типа с принудительной циркуляцией жидкости, с расширительным бачком 7. Система имеет насос 27 охлаждающей жидкости, неразборный термостат 6, электровентилятор, радиатор 18 с расширительным бачком 7, трубопроводы, шланги, сливные пробки. Привод насоса осуществляется от зубчатого ремня 28 привода распределительного вала. Вместимость системы, включая отопи-тель салона, составляет 7,8 л.

Для контроля температуры жидкости имеется датчик 12, который завернут в рубашку охлаждения головки блока цилиндров. Указатель температуры жидкости устанавливается на комбинации приборов.

При работе двигателя нагретая в рубашке охлаждения блока и головки блока цилиндров жидкость поступает через выпускной патрубок 3 по шлангу 11 в радиатор для охлаждения или в термостат 6, в зависимости от положения клапанов термостата. Далее охлаждающая жидкость всасывается насосом 27 и направляется в рубашку охлаждения двигателя. По шлангам 2 и 5 обеспечивается циркуляция жидкости и подогрев горючей смеси во впускной трубе и подогрев зоны дроссельной заслонки первой камеры карбюратора. К системе охлаждения через патрубки 4 и 37 шлангами подключается радиатор отопителя салона автомобиля.

Насос охлаждающей жидкости 27 центробежного типа. Корпус 30 насоса изготавливается из сплава алюминия, валик 34 устанавливается в двухрядном шариковом подшипнике 32, который в корпусе стопорится винтом 31. Чтобы винт не ослабевал, контуры гнезда стопорного винта расчеканиваются после сборки. Подшипник не имеет внутренней обоймы, роль обоймы выполняет валик насоса. При сборке подшипник заполняется смазкой Литол-24 и в дальнейшем не смазывается. На передний конец валика напрессовывается зубчатый шкив 33, на задний — крыльчатка 36. Зубчатый шкив изготавливается из металлокерамической композиции.

К торцу крыльчатки, закаленному токами высокой частоты, на глубину 2-3 мм прижимается упорное уплотни-тельное кольцо 29 сальника 35, изготовленное из графитовой композиции. Сальник неразборный, запрессовывается в корпус насоса и предотвращает подтекание охлаждающей жидкости.

Радиатор 18 разборный трубчатопластинчатый с пластмассовыми бачками 16 и 25. Сердцевина радиатора состоит из алюминиевых трубок 22 и алюминиевых охлаждающих пластин 23, крепится к пластмассовым бачкам и уплотняется резиновыми прокладками.

Радиатор не имеет заливной горловины, верхний патрубок бачка 16 соединяется шлангом 10 с расширительным бачком. Левый бачок 16 имеет также подводящий и отводящий патрубки для подсоединения шлангов 11 и 9. Правый бачок 25 радиатора имеет сливную пробку 26 и датчик 24 включения и выключения электровентилятора.

Расширительный бачок 7 изготавливается из полупрозрачной пластмассы, крепится ремнем к кронштейнам левого брызговика кузова. Нижний патрубок расширительного бачка соединяется шлангом с термостатом. Для предотвращения образования паровых пробок верхний патрубок бачка соединяется шлангом 10 с патрубком радиатора. Бачок имеет заливную горловину, закрываемую пластмассовой пробкой 8 с выпускным (паровым) 20 и впускным 21 клапанами. Клапаны в пробке устанавливаются в отдельном неразборном корпусе 19. Давление начала открытия выпускного клапана составляет 1,1 кгс/см2, впускного — 0,03-0,13 кгс/см2.
