Проектирование консольного поворотного крана на неподвижной колонне
Длина гладкого концевого участка, необходимого для закрепления заготовки барабана в станке при нарезании канавок определяется:
.
Длина барабана:
Определение высоты оси барабана относительно основания вершины опоры: , ,
Определение толщины стенки барабана. Толщина стенки литого чугунного барабана должна быть не менее ,
Принимаю толщину стенки барабана
Проверку стенки барабана от совместного сжатия, изгиба и кручения выполняют, если lб≥3D в нашей работе , значит, проверка не требуется.
2.4.1 Расчет крепления каната к барабану
Принимаем конструкцию крепления каната к барабану прижимной планкой, имеющей трапециевидные канавки. Канат удерживается от перемещения силой трения, возникающей от зажатия его между планкой и барабаном двумя болтами.
Натяжение каната перед прижимной планкой:
где е=2,72
φ=0,1…0,16 – коэффициент трения между канатом и барабаном, принимаем φ=0,15;
α – угол обхвата канатом барабана, принимаем α=4π
Усилие растяжения в каждом болте:
Суммарное напряжение в болте при затяжке крепления с учетом растягивающих и изгибающих усилий:
d1 – внутренний диаметр болта М12, изготовленного из стали Ст.3;
l=26 мм – длина болта от барабана до гайки.
n – коэффициент запаса надежности крепления каната к барабану, n≥1.5;
принимаем n=1.5; z=2 – количество болтов.
усилие изгибающее болты:
2.5 Выбор двигателя
2.5.1 Определение максимальной статической мощности:
, (2.10)
где - предварительное значение КПД механизма, ,
.
2.5.2 Выбор серии двигателя
Номинальную мощность двигателя можно принять равной или на 20-30% меньше статической мощности
По таблице III.3.7 [2] выбираю – крановый электродвигатель серии MTK 111-6 с короткозамкнутым ротором 50Гц 220/380В, имеющего при ПВ=15% мощность 4,5кВт и частоту вращения 825, максимальный пусковой момент , момент инерции ротора , масса электродвигателя 70кг.
2.5.3 Выбор типа редуктора
Скорость наматывания каната на барабан:
Определение частоты вращения барабана:
, , (2.11)
Общее передаточное число привода механизма:
, ,
Для редукторов, расчётная мощность на быстроходном валу равна:
, (2.12)
где - коэффициент, учитывающий условия работы редуктора,
- наибольшая мощность, передаваемая редуктором при нормально протекающем процессе работы механизма.
Редуктор типа ЦЗУ-200, для него табл. П.5.10 [1],
.

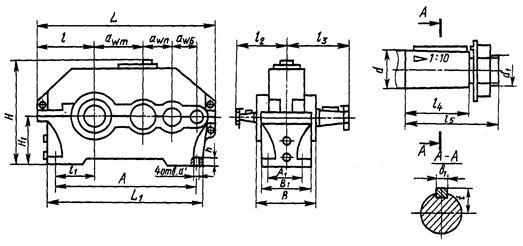

Выбираю по табл.П.5.8 [1] цилиндрический трехступенчатый редуктор типа ЦЗУ-200. Техническая характеристика:
, , ,
L=775мм, L1=650 мм, l=236 мм, A=580 мм, H=425 мм, B=250 мм, , , dтих=70 мм, dбыст=25 мм.
Крутящий момент на входе в редуктор:
2.5.4 Выбор соединительной муфты
Расчётный момент муфты:
, (2.13)
где - номинальный момент, передаваемый муфтой,
- коэффициент, учитывающий степень ответственности механизма, 1.3
- коэффициент, учитывающий режим работы механизма, 1.3,
Момент статического сопротивления, в период пуска с учётом того, что на барабан навивается две ветви каната, определяется по формуле:
, (2.14)
где - усилие в грузоподъёмном канате,
- число полиспастов в системе,
- диаметр барабана лебёдки подъёма,
- общее передаточное число привода механизма,
- КПД барабана, 0.95 табл. 1.18 [2]
- КПД привода барабана, табл. 0.96 5.1 [2].
