Конструкция экипажной части тепловоза

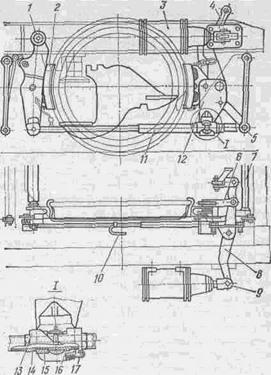

Рис. 10. Схема рычажной передачи тормоза:

1, 12 - рычаги подвесок тормозных колодок; 2 - колодка тормозная; 3 - цилиндр тормозной; 4- балансир ручного тормоза; 5-стяжка; 6-вилка верхняя; 7-триангель; 8-балансир горизонтальный; 9 - шток тормозного цилиндра; 10 - трос; 11 - тяга; 13 - скоба; 14 - охранная труба; 15- втулк

а; 16- гайка; 17 - пружина.

Расконтрите и выверните болты крепления нижних поводков к раме и буксам, а также болты крепления верхних поводков к буксам. Выведите с по­мощью приспособления (рис. 11) поводки из гнезд рамы и букс. Поднимите раму тележки, переставьте ее на стенд для окончательной разборки. Отверните болты крепления верхних поводков к раме тележки, выведите поводки из гнезд.

Расконтрите и выверните болты крепления опорно-возвращающих устройств. Снимите опорно-возвращающие устройства с рамы тележки.

Последовательной разборкой шарнирных узлов снимите все детали рычажной передачи тормоза. Разберите соединения тормозного трубопровода и отсоедините его от рамы тележки и тормозных цилиндров. Гайки крепления отверните и снимите тормозные цилиндры. Расшплинтуйте и выньте валики узла подвески тяговых двигателей, выньте стержни пружинной подвески. Комплект пружин сожмите, снимите подвеску, после чего отверните гайки стяжных болтов и полностью разберите подвеску.

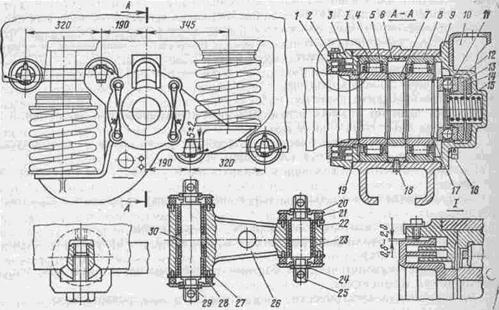

Рис. 11. Букса поводковая, приспособление для демонтажа поводков:

1-кольцо лабиринтное; 2, 16-болты; 3, 9-крышки задняя и передняя; 4-корпус буксы; 5, 8 - роликовые подшипники; 6, 7 - кольца дистанционные; 10 - кронштейн; 11 - шариковый подшипник упорный; 11, 17 - кольца; 13-упор; 14-амортизатор; 15- пружина: 18 - пробка отверстия для пополнения консистентной смазки в буксу; 19 - нитка шелковая; 20, 27 - шайбы наружная и внутренняя; 21-торцовый амортизатор; 22 - штифт; 23 - втулка; 24-полукольцо упорное разъемное;25-валик короткий; 26-поводок; 28 - втулка резиновая; 29-валик длинный; 30 - полукольцо дистанционное

Ремонт подвесок тяговых электродвигателей производите в соответствии с инструкцией ВТЗ ТЭ.ОО.ОО.ООО.Д32.

При необходимости смену одного колесно-моторного блока на скатоопускном устройстве выполняйте в следующем порядке:

1) ослабьте болты крепления крышки осевого упора буксы примерно на 20 мм;

2) отсоедините тормозную продольную винтовую тягу от рычагов и охранных тросов;

3) отсоедините гаситель колебаний от крышки буксы;

4) отсоедините верхний поводок от буксы, а нижний - от рамы тележки (или совсем его снимите);

5) стяните технологическими болтами с шайбами пружинные комплекты рессорного подвешивания;

6) отсоедините электрические кабели тягового электродвигателя;

7) отсоедините рукава подвода воздуха для охлаждения тягового электро­двигателя;

8) стяните болтами подвеску тягового электродвигателя;

9) выкатите колесно-моторный блок.

При выкатке колесно-моторного блока не допускайте потери регулировочных прокладок во избежание нарушения регулировки рессорного подвешивания.

Разборка колесно-моторного блока. Установите колесно-моторный блок на подставку колесной парой вверх (допускается разборка в рабочем положении). Расшплинтуйте и выверните болты 11 (см. рис. 6), затем расшплинтуйте и отпустите гайки 10. Снимите кожух и слейте из него смазку. Очистите от загрязнений, промойте и осмотрите. При наличии трещин в кожухах заварите их, поправьте стенки и накладки. Проверьте расстояние между боковыми стенками кожуха (должно быть 164 + 2,5 мм) и расстояние между внутренними накладками верхней половины кожуха (должно быть более или же равно 160мм).

Снимите крышку 20 (см. рис. 8), отсоедините шестеренный насос, снимите сетку 18 (рис. 12). Расшплинтуйте и выверните болты 25. Снимите кожух б, шестерню 13, отсоедините клапанную коробку 21 от корпуса 14. Очистите, промойте и осмотрите все детали. Про верьте корпус насоса и клапанную коробку на наличие трещин, при необходимости замените. Осмотрите шестерни насоса, при наличии сколов и трещин в зубьях замените. Проверьте суммарный торцовый зазор между торцами шестерен насоса и торцом клапанной коробки с помощью свинцовой пластины, устанавливаемой между клапанной коробкой и торцами шестерен. Разрешается восстановление до чертежного размера путем пришабровки торца клапанной коробки к корпусу насоса, при этом плотность прилегания по краске должна быть не менее 90%. Проверьте радиальный зазор между зубчатыми венцами шестерен насоса и его корпусом, допускается восстановление до чертежного размера путем нанесения полуды на корпус насоса. Проверьте диаметральный зазор между валиками шестерен и бронзовыми втулками, при наличии овальности валиков допускается их шлифовка. Втулки, ослабшие в посадке в корпусе насоса, а также изношенные по внутреннему диаметру, замените новыми. Запрессуйте втулки в корпус насоса с натягом 0,005-0,095 мм, после чего произведите развертку их внутреннего диаметра. Осмотрите шестерни привода насоса, при наличии изломов или трещин в зубьях, вмятин на поверхности каждого зуба площадью более 50 мм2 и глубиной более 0,4 мм, износа по толщине зубьев более 2,0 мм, покрытия более 25% поверхности коррозийными язвами шестерни замените.

Рис. 12. Насос шестеренный:

1-пробка; 2-кольцо уплотнительное; 3 - штифт; 4- шарик; 5-седло; 6 - кожух: 7-гайка; 8-шайба стопорная; 9, 12 - оси; 10 - шпонка: 11, 16 - втулки; 13, 19 - шестерни ведомая и ведущая; 14 - корпус насоса; 15-винт; 17, 23 - проволока; 18- сетка; 20 - шестерня ведомая; 31-коробка клапанная; 22, 25- болты; 24 - шайба.

После осмотра детали промойте и соберите насос. Установите собранный насос на крышку подшипника осевого и закрепите болтами.

Снимите крышки 4 (см. рис. 8), выньте пакеты фитилей польстерного устройства. Очистите от загрязнений механическую часть, промойте фитили и войлок, как описано выше.

Отсоедините и снимите подшипник осевой 1, придерживая верхние вкладыши от выпадания. Очистите от загрязнений и промойте польстерные емкости и резервуар керосином и протрите безворсовыми салфетками. Снимите колесную пару и нижние вкладыши. Обмойте колесную пару и отремонтируйте в соответствии с Инструкцией МПС по освидетельствованию и ремонту колесных пар. Осмотрите состояние шеек оси колесной пары, при обнаружении задиров отремонтируйте. Осмотрите состояние зубьев и проверьте надежность крепления ведущей шестерни шестеренного насоса на оси колесной пары.

Остучите легкими ударами молотка по нерабочей поверхности вкладыши моторно-осевых подшипников, при обнаружении трещин замените комплектно и расточите. Профиль расточки рабочих поверхностей вкладышей приведен на рис. 13, вариант 1. При отсутствии в депо необходимой оснастки допускается расточка вкладышей по варианту 2. Выпуск из ремонта колесно-моторных блоков с вкладышами, имеющими расточку, не соответствующую приведенной на рисунке, не допускается. Осмотрите состояние уплотнений вкладышей и при необходимости замените войлок.
