Конструкция экипажной части тепловоза

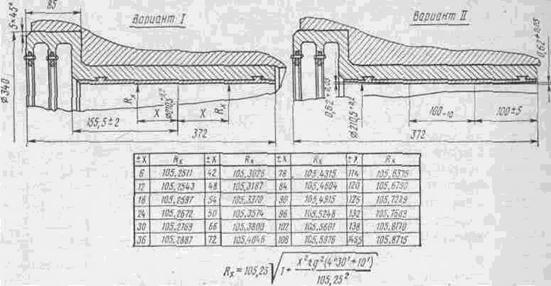

Рис. 13. Профиль расточки вкладыша.

Проверьте диаметральный зазор между вкладышами моторно-осевых подшипников и шейкой оси колесной пары. Зазор определяйте как разность замеров диаметра вкладышей в средней их части и диаметра шейки оси колесной пары. Проверьте суммарный осевой разбег тягового электродвигателя на оси кол

есной пары путем замеров расстояния между втулками на колесной паре и торцами буртов вкладышей, установленных на тяговом электродвигателе.

Для предотвращения забоин шеек оси (при снятых МОП), шейки под моторно-осевые подшипники закройте накладками.

Разборку и ремонт буксового узла производите в соответствии с требованиями Инструкции по содержанию и ремонту узлов с подшипниками качения локомотивов и моторвагонного подвижного состава.

Расшплинтуйте и отверните гайки 14 (см. рис. 6), выньте болты 22 из втулок 13. Снимите стопорные пружинные кольца 21 с упругих элементов 16, 31 (с наружных сторон тарелок 15, 27). Проверьте наличие меток (клейм и стрелок) взаимного положения тарелок и ступицы, в случае отсутствия нанесите метки. Вверните четыре технологических болта в соответствующие отверстия (предназначенные для съема) тарелки 27 и отожмите тарелку болтами от ступицы 12. Снимите тарелку и повесьте ее на среднюю часть колесной пары. Снимите стопорные пружинные кольца 21 (со всех упругих элементов), расположенные между снятой тарелкой 27 и зубчатым венцом 19. Вывесьте зубчатый венец 19 тросом на кране или тали и, слегка покачивая венец 19, выберите ролики 30 (при этом не допускайте их падения и соударения). Снимите зубчатый венец (вместе с мягкими упругими элементами) и сдвиньте его к средней части оси, снимите оставшиеся стопорные кольца с мягких упругих элементов и выньте элементы с зубчатого венца. Выньте жесткие упругие элементы с тарелки 15. Тарелку 15 и втулки 13 демонтируйте только в случае необходимости их ремонта или замены.

Работавшие ролики 30 раскомплектовывать не рекомендуется. В случае необходимости рекомендуется заменять комплектно на новые. При необходимости единичной замены допускается подобрать из числа работавших, при этом диаметр ролика не должен выходить за пределы фактических диаметров роликов в комплекте. Равномерность роликов по диаметру должна быть не более 0,05 мм в комплекте.

Разборка опорно-возвращающего устройства. Отверните болты 7 (рис. 14). Снимите крышку 6, резинометаллические элементы 12, опоры 8, 5, обойму 17 вместе с роликами 3. Отверните болты 19 и отсоедините опору 2 от корпуса 1.

Промойте детали в чистом керосине (кроме резинометаллических элементов). Комплекты резинометаллических элементов проверьте на прессе. Нагружайте плавно, без рывков, при достижении нагрузки 107,8±0,49 кН (11 000±50) кгс выдержите в течение 3 мин, - после чего замерьте в трех местах через 120 °. Высота комплекта должна быть в пределах 261 + 7 мм. На одну тележку устанавливайте элементы с разностью по размеру К (см. рис. 14) не более 1 мм. Размер К выдерживайте подбором регулировочных шайб 14. Наибольшая толщина регулировочных шайб 7 мм. Контролируйте до установки на тележку. К эксплуатации допускаются резинометаллические элементы, имеющие отслоение резины по окружности не более 50%.

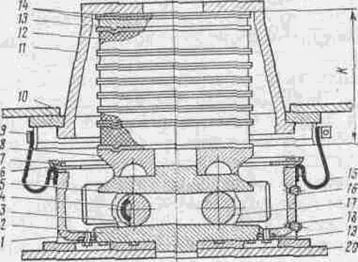

Рис. 14. Опорно-возвращающее устройство:

1 – корпус; 2,5,8,13 – опоры; 3 – ролик; 4 – втулка; 6 – крышка; 7,19 – болты; 9 – хомут; 10 – рама тепловоза; 11 – стакан; 12 – элемент резинометаллический; 14 – шайба регулировочные; 15 – чехол; 16,18 – пробки; 17 – обойма; 20 – рама тепловоза.

Сборка тележки. Перед сборкой все детали должны быть очищены от загрязнений, осмотрены на предмет обнаружения трещин, проверены в соответствии с таблицей допускаемых размеров, при необходимости отремонтированы или заменены новыми.

Сборка колесно-моторного блока. Перед сборкой колесно-моторного блока убедитесь в том, чтобы зубчатая пара тяговой передачи не была распарована.

Примечание. При сборке ранее работавших тяговых зубчатых передач сохраняйте их спаренность. При необходимости распаровывания (по неисправности шестерни колесной пары) старогодные зубчатые колеса и шестерни подбирайте в пары с наиболее близкими по величине износами зубьев. Колесные пары с новыми зубчатыми колесами комплектуйте только с новыми шестернями, а при отсутствии последних со старогодными шестернями, имеющими износ зубьев не более 0,5 мм.

При установке ведущей шестерни на вал тягового электродвигателя про­верьте по краске плотность прилегания сопрягаемых поверхностей вала электродвигателя и шестерни. Общая площадь прилегания должна быть не менее 75% площади каждой из сопрягаемых поверхностей. Нагрейте шестерню до температуры 150-170 °С. Установите шестерню на вал электродвигателя; наверните гайку крепления шестерни и после остывания затяните ее усилием 490 Н (50 кгс) на плече 1000 мм. Предохранительную шайбу загните в прорези шестерни в двух местах. Осевой натяг между посадочными поверхностями шестерни и вала должен быть 1,35-1,45мм.

Соберите зубчатое колесо, для чего в отверстия тарелки 15 (см. рис. 6), оставшейся на ступице, поставьте равномерно, через одно отверстие, восемь элементов жестких 31 буртовой втулкой к тарелке. В отверстия венца, через одно, вставьте восемь элементов мягких 16. Последние, через один, ставьте буртовыми втулками по разные стороны полотна венца (см. сечения А-А и В-В). В канавки безбуртовых втулок всех мягких элементов со стороны средней втулки вставьте стопорные кольца 21 (с внутренней стороны тарелки 15).

Зубчатый венец 19 краном или талью поставьте на место, пространство между венцом и буртом ступицы заполните смазкой УТ-1 и вставьте 90 роликов 30. В канавки безбуртовых втулок всех жестких элементов со стороны венца 19 (с внутренней стороны тарелки 15} установите стопорные кольца 21.

Снятую тарелку ставьте на место, посадка осуществляется болтами 22 после совмещения меток взаимного положения тарелки и ступицы. Установите остальные кольца 21.

Сборку буксовых узлов на оси колесной пары производите в соответствии с Инструкцией по содержанию и ремонту узлов с подшипниками качения локомотивов и мотор-вагонного подвижного состава.

Установите тяговый электродвигатель моторно-осевыми подшипниками вверх. Смажьте смазкой ЖРО сопрягаемые поверхности корпуса электродвигателя и осевого подшипника, уложите в расточку корпуса электродвигателя нижние вкладыши, затем смажьте осевым маслом шейки оси колесной пары и опустите ее на вкладыши. Уложите на ось верхние вкладыши, установите и закрепите подшипник осевой. Установите и закрепите крышку в сборе с насосом шестеренным в подшипник осевой, обеспечив сохранность ранее установленных прокладок. Пропитайте пакеты фитилей моторно-осевых подшипников в осевом масле, как описано выше, установите в польстерные емкости, закройте и закрепите крышки. Установите нижнюю половину кожуха тягового редуктора, регулируя ее положение по отношению редуктора прокладками. При этом зазор между стенками кожуха и шестернями должен быть не менее 8 мм. Установите с теми же зазорами верхнюю половину кожуха. Окончательно затяните и зашплинтуйте болты 8 (см. рис. 6), затем затяните и застопорите болты 11, при этом зазор между кромками отверстия горловины кожуха и цилиндрической поверхностью колесного центра должен быть не менее 1,5 мм. Проверьте, чтобы вращающиеся части не касались кожуха.
