Двухпролетный балластер ЭЛБ-3ТС

Содержание

1 Назначение, работа и устройство машины ЭЛБ-3ТС

2 Электрическая схема механизма прикрытия крыла машины ЭЛБ-3ТС

3 Определение основных параметров машины и рабочего оборудования

3.1 Производственно-технологические требования к рабочему оборудованию

3.2 Геометрические параметры дозатора

3.3 Кинематические параметры дозатора

3.4 Силы, действующие на

дозатор машины ЭЛБ-3ТС

3.5 Конструирование частей дозатора машины ЭЛБ-3ТС

4 Проектирование механизма прикрытия крыла дозатора

4.1 Определение мощности привода

4.2 Расчет передачи винт-гайка

4.3 Расчет ползуна и направляющей механизма прикрытия крыла

5 Исследовательская часть проекта

6 Меры безопасности при работе машины

Список использованных источников

1 Назначение, работа и устройство машины ЭЛБ-3ТС

Электробалластер ЭЛБ-3ТС предназначен для подъемки железнодорожного пути с рельсами всех типов на деревянных и железобетонных шпалах, сдвижки пути одновременно с подъемкой, подборки щебня с обочин пути, перемещение его к концам шпал и формирования плеч и откосов балластной призмы.

Электробалластер ЭЛБ-3ТС применяется для строительстве как двухпутных, так и однопутных участков новых линий, при сооружении вторых путей, а также при капитальном ремонте действующих линий.

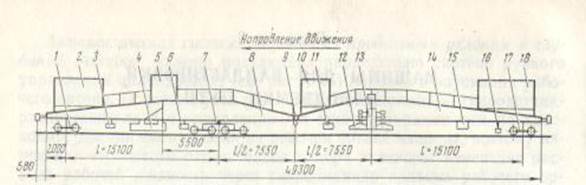

Устройство электробалластера ЭЛБ-3ТС приведено на рисунке 1.

1-передняя тележка; 2- будка машинного отделения; 3, 6, 11, 16-щетки: рельсовая, шпальные, шпально-рельсовые; 4-дозатор; 5-пульт управления дозатором; 7-четырехосная тележка; 8-направляющая ферма; 9-междуферменный шарнир; 10 – центральный пульт управления; 12 – механизм подъема и сдвига пути с электромагнитами; 13 – балластерная рама; 14 – рабочая ферма; 15- компрессор; 17 – задняя двухосная тележка; 18 - хозяйственная будка

Рисунок 1 – Электробалластер ЭЛБ-3ТС

Электробалластер ЭЛБ-3ТС состоит из двух ферм: рабочей 14 и направляющей 8. Фермы соединены междуферменным шарниром 9, опираются на тележки 1, 7, 17. На рабочей ферме расположены рабочие органы: механизм подъема, сдвига и перекоса пути 12, балластерная рама 13, шпальные щетки 11, шпально-рельсовые щетки 16, центральный пульт управления 10, хозяйственная будка 18 и компрессор 15; на направляющей ферме – дозатор 4, пульт управления 5, рельсовые щетки 3 и 6, будка 2 с установленной в ней электростанцией.

Краткая техническая характеристика электробалластера ЭЛБ-3ТС приведена в таблице 1.

Таблица 1– Техническая характеристика электробалластера ЭЛБ-3ТС [2]

На рисунке 2 приведены этапы работы электробалластера ЭЛБ-3ТС.

1 – ВСП после прохода основных машин; 2 – ВСП после выгрузки балласта в путь; 3 - дозировка балласта в путь; 4 – подъемка и частичная сдвижка пути

Рисунок 2 – Этапы работы машины электробалластера ЭЛБ-3ТС

Первый этап показывает состояние пути после прохода основных машин, перед проходом хоппер – дозатора, для выгрузки балласта в путь. Второй этап показывает ВСП после прохода хоппер – дозатора, после выгрузки балласта в путь. Третий этап – после дозировки выгруженного ранее в путь балласта. Четвертый этап показывает состояние ВСП после прохода пути электробалластера ЭЛБ-3ТС. На четвертом этапе произведена подъемка пути и частичная сдвижка в проектное положение.

2 Электрическая схема механизма прикрытия крыла машины ЭЛБ-3ТС

Если выключатель QS1 включен, то для пуска двигателя достаточно нажать кнопку SB2. При этом получает питание катушка контактора KMВ, замыкаются главные контакты в силовой цепи, и статор двигателя присоединяется к сети. Одновременно в цепи управления закрывается замыкающий вспомогательный контакт КМВ, блокирующий кнопку SB2, после чего эту кнопку не нужно больше удерживать в нажатом состоянии, так как цепь катушки контактора КМВ остается замкнутой. Кнопка за счет действия пружины возвращается в исходное положение.

В схеме предусмотрена защита двигателя плавкими предохранителями от коротких замыканий и тепловыми реле КК от перегрузок.

Для реверсирования необходимо нажать кнопку SB1, а затем SB3, что приведет к отключению КМВ и включению КМН, а дальше по тому же принципу что и при пуске вперед с помощью размыкающих вспомогательных контактов КМВ и КМН, что так же исключает возможность одновременного включения контакторов КМВ и КМН.

3 Определение основных параметров машины и рабочего оборудования

3.1 Производственно-технологические требования к рабочему оборудованию

- дозатор должен обеспечивать работу с любым видом балласта;

- дозатор должен повторять форму балластной призмы;

- механизмы дозатора должны быть подвижными, чтобы обеспечить требуемый угол наклона;

- приводы механизмов дозатора должны обеспечивать скорость прикрытия, наклона и подъема крыльев из условия безопасного производства работ.

3.2 Геометрические параметры дозатора

Расчет и выбор параметров дозатора производят с целью обеспечения возможности формирования балластной призмы в соответствии с заданным типом верхнего строения пути. К геометрическим параметрам относят: параметры, определяющие расположение частей и элементов дозатора относительно рельсошпальной решетки или поверхности балластной призмы; размеры частей; параметры, определяющие взаимное расположение частей и элементов дозатора.

Требуемая толщина слоя балласта , м [1]:

, (1)

где – толщина слоя балласта по заданию, =0,35 м;

– высота подъема РШР, м.

Для определения высоты подъема построены схемы: а – схема для определения объема дозировки; б – схема для определения объемов шпалы и подъемки.

а)
