Организация работы сортировочной станции

СОДЕРЖАНИЕ

Введение

1. Технико – эксплуатационная характеристика станции “Н”

2. Определение объёма работы станции по отдельным её видам

2.1 Поездопотоки станции “Н”

3. Специализация парков и путей станции “Н”

3.1 Специализация путей парка приёма

3.2 Специализация парков и путей транзитного парка

3.3 Специализация путей парка отправления

3.4 Специализ

ация парков и путей сортировочного парка

4. Разработка технологии работы станции

4.1 Информация о подходе поездов

4.2 Технология обработки составов в парках станции

4.3 Выбор типа и серии горочного локомотива

5. Нормирование маневровых операций

5.1 Расчёт элементов горочного цикла

5.2 Нормы времени окончания формирования составов на вытяжных путях станции

5.2.1 Окончание формирования одногруппного поезда

5.2.2 Время на окончание формирования двухгруппного поезда

5.2.3 Окончание формирования сборного поезда

5.2.4 Время на перестановку состава из сортировочного парка в парк отправления

5.3Число и очерёдность подач вагонов на грузовые места

5.3.1 Число и очерёдность подач вагонов на грузовые места по вместимости грузового фронта

5.3.2 Число и очерёдность подач вагонов на грузовые места по мощности локомотива

5.3.3 Число и очерёдность подач вагонов на грузовые места по времени обработки подач

6. Показатели работы станции

Заключение

Литература

ВВЕДЕНИЕ

Сортировочные станции предназначены в основном для сортировки вагонов по маршрутам следования и массового формирования из них поездов дальних назначений. Производственная деятельность сортировочных станций характеризуется, таким образом, расформированием большей части поступающих сюда поездов, накопления из них составов новых назначений, формирования и отправления поездов. Транзитные поезда без переработки или с частичным изменением состава в отличие от участковых станций имеют здесь меньший удельный вес в общем вагонопотоке, чем переработка вагонов.

Сортировочные станции размещают в пунктах массового зарождения или погашения вагонопотоков, в пунктах слияния или пересечения железнодорожных линий либо в крупных транспортных узлах. Расстояние между сортировочными станциями зависит от размещения производительных сил и конфигурации железнодорожной сети.

Объём работы с местными вагонами на самой сортировочной, как правило, невелик, хотя есть отдельные станции с примыканием крупных подъездных путей и значительной переработкой в связи с этим местного вагонопотока. Кроме того, на сортировочных станциях выполняются техническое обслуживание и коммерческий осмотр вагонов и устранение выявленных неисправностей, смена локомотивов и локомотивных бригад, сортировка грузов, погрузка и выгрузка вагонов и обслуживание подъездных путей, формирование сборных вагонов с контейнерами и мелкими отправками и другие операции. Для выполнения указанной работы на сортировочных станциях имеется 3 – 6 парков путей, общее число которых в зависимости от типа станции и объёма работы колеблется от 30 до 100 путей. На сортировочных станциях размещают: локомотивное и вагонное депо, пункты технического обслуживания вагонов, служебно-технические здания. Для расформирования-формирования поездов на сортировочных станциях сооружают механизированные сортировочные горки.

По объёму и характеру работы различают сортировочные станции основные (опорные) и районные.

К основным относятся сортировочные станции, перерабатывающие свыше 3000 вагонов в сутки, оборудованные механизированными горками и формирующие сквозные поезда назначением на другие основные сортировочные станции.

К районным относятся сортировочные станции, перерабатывающие от 1500 до 3000 вагонов в сутки и формирующие, как правило, сквозные поезда на ближайшие сортировочные станции.

В зависимости от вида сортировочных устройств, применяемых для расформирования-формирования составов, различают горочные станции, оборудуемых сортировочными горками большой, средней или малой мощности, и безгорочные, на которых устраиваются вытяжные пути. В зависимости от числа сортировочных комплектов различают односторонние (однокомплектные) и двусторонние (двухкомплектные) станции. Каждый сортировочный комплект на крупных станциях состоит из парков приёма, горки, сортировочного парка и парка отправления. На менее мощных станциях парк отправления может отсутствовать и сортировочный комплект может включать лишь парк приёма, горку и сортировочно-отправочный парк.

По взаимному расположению основных парков различают станции с последовательным, параллельным и комбинированным расположением парков. Расположение главных путей на сортировочных станциях может быть объемлющим и односторонним.

Специализация парков и путей на станциях должна осуществляться исходя из максимального их использования с учётом возможной взаимозаменяемости, обеспечения минимального числа враждебных маршрутов поездных и маневровых передвижений и минимального пробега вагонов и локомотивов.

1. ТЕХНИКО-ЭКСПЛУАТАЦИОННАЯ ХАРАКТЕРИСТИКА СОРТИРОВОЧНОЙ СТАНЦИИ “Н”

В данной курсовой работе приведена сортировочная станция “Н” с последовательным расположением парков. Парк ПОП предназначен для приёма поездов поступающих в расформирование. Поездной локомотив от прибывшего поезда отцепляется и направляется по ходовому пути в локомотивное хозяйство. После соответствующей обработки состава в парке приёма и выполнения необходимых операций с документами в СТЦ горочный локомотив заезжает в хвост прибывшего состава поезда и надвигает состав на горку, а затем производит роспуск вагонов на пути сортировочного парка.

Верхняя часть путей сортировочного парка специализируется для нечётного вагонопотока, а нижняя - для чётного. После завершения накопления вагонов на составы нечётного направления и окончания формирования они вытягиваются в приемоотправочный парк ПОП, где с ними выполняются соответствующие операции по отправлению. Поездные локомотивы к этим составам подаются из экипировки по ходовому пути через тупик.

Чётные поезда, поступающие в расформирование, принимаются в парк приёма ПП. Поездной локомотив убирается из-под состава по ходовому пути. После расформирования составов, накопления и формирования на путях сортировочного парка новых составов чётных поездов, последние вытягиваются маневровыми локомотивами в парк отправления ПОП на пути нижней секции, с которых они после обработки и прицепки поездного локомотива отправляются.

Нечётные транзитные поезда принимаются по путям II и III в парк ТР и после их обработки и смены локомотивов отправляются дальше. Чётные транзитные поезда поступают также в парк ТР.

На станции “Н” также имеется подъездной путь на завод в верхней части приемоотправочного парка, также имеется грузовой двор и ВРД.

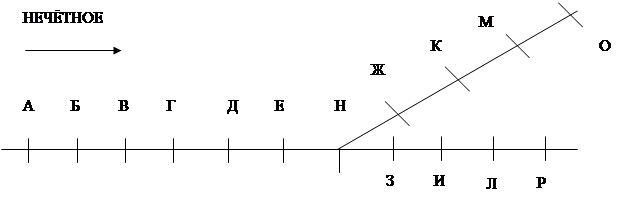

К сортировочной станции “Н” примыкают 3 участка: Н – Е, Н – Ж, Н – З. Схема железнодорожного направления указана на рисунке 1.1.

Рисунок 1.1
