Организация и технология проведения КР автобуса ПАЗ-3205

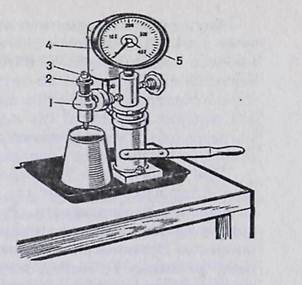

Рис 5 Прибор для испытания и регулировки форсунок.

1.4 РЕМОНТ АГРЕГАТОВ ТРАНСМИССИИ

Основные неисправности сцепления. Сцепление пробуксовывае; (полностью не включается). Признак: при трогании с места автобус медленно набирает скорость, не соответствующую оборотам двигателя. Причины: замасливание диск

ов; износ фрикционных накладок ведомого диска; ослабление нажимных пружин; отсутствие свободного хода педали сцепления. Сцепление "ведет" (полностью не выключается). Признак: затруднено включение передач, слышен скрежет зубьев шестерен при включении передач. Причины: коробление дисков сцепления; поломка одной из нажимных пружин; срыв фрикционной накладки и заклинивание ее между дисками; большой свободный ход педали; наличие воздуха в гидроприводе сцеплении; выжимные рычаги находятся не в одной плоскости.

С любой из этих неисправностей автобус не допускается к эксплуатации, так как создается опасность дорожно-транспортного происшествия. При пробуксовке сцепления автобус, движущийся на подъем в гору, не преодолевает его и может скатиться назад. При неполном выключении сцепления ("ведет") затрудняется переключение передач, водитель отвлекается от наблюдения за дорогой, нервничает.

При подъеме может не включиться пониженная передача и автобус скатится назад.

Основные неисправности механических коробок передач. Самопроизвольное выключение передач. Причины: износ подшипников валов; износ зубьев включаемых шестерен на конус; разрегулировался дистанционный привод механизма включения передач; износ фиксаторов механизма включения. При самопроизвольном включении передач водитель при езде по ровной дороге отвлекается от управления; при подъеме в гору эта неисправность может вызвать скатывание автобуса назад. Затрудненное включение передач. Причины: заедание стержней переключения, износ подшипников валов; забоины зубьев шестерен; износ синхронизаторов; мал уровень масла.

Износ шарнирных соединений дистанционного привода переключения передач приводит к неисправностям: не включаются четвертая и пятая передачи, а остальные включаются; не включаются первая передача и задний ход, а овальные передачи включаются; рукоятка рычага ударяется о панель приборов.

При затрудненном включении передач водитель также отвлекается от управления, а при подъеме в гору не может включить нужную передачу, что может вызвать скатывание автобуса с подъема.

Техническое обслуживание сцепления и коробки передач. Регулировка свободного хода педали сцепления автобусов Л А 3-695 И и Икарус-260. -280. Свободный ход педали сцепления автобусов ЛАЗ-695Н складывается из двух зазоров. Первый зазор между толкателем и поршнем главного цилиндра, равный 0,5 мм, что соответствует свободному ходу педали 6—12 мм, и второй зазор — между подшипником муфты и выжимными рычагами, который должен быть 3—4 мм, что соответствует свободному ходу педали 35—40 мм

Удаление воздуха из гидропривода сцепления автобусов ЛАЗ-695Н и Икарус-260, '280. Наличие воздуха в гидроприводе сцепления приводит к неполному выключению сцепления. Для удаления воздуха из гидропривода сцепления заполняют бачок главного цилиндра тормозной жидкостью до уровня на 10—15 мм ниже верхней кромки бачка; снимают защитный колпачок с головки перепускного клапана рабочего цилиндра и надевают на головку резиновый шланг; погружают свободный конец шланга в тормозную жидкость, налитую в стеклянный сосуд, заполненный наполовину. Создают в системе давление, резко нажав 4—5 раз с интервалом I—2 сек на педаль сцепления; удерживая педаль нажатой, отвертывают на 1/2 — 3/4 оборота перепускной клапан рабочего цилиндра. Жидкость с пузырьками воздуха будет выходить в сосуд; после прекращения выхода пузырьков воздуха (пойдет чистая прозрачная жидкость) завертывают перепускной клапан; аккуратно дополняют уровень жидкости до установленной нормы, снимают шланг и надевают колпачок.

Таким же способом удаляют воздух из гидропривода сцепления автобусов Икарус-260, -280. Отличие состоит в том, что тормозную жидкость заливают в бачок, соединенный трубопроводом с клапаном педали сцепления.

Дистанционный привод переключения коробки передач автобуса ЛАЗ-695Н регулируют изменением длины тяги Для регулировки ставят рычаг 1 в вертикальное положение и, изменяя длину тяги 5 с помощью регулировочной тяги 6, ставят рычаг в вертикальное положение.

Основные неисправности карданной передачи. Рывки при трогании автобуса с места или стуки" во время движения при резком изменении числа оборотов. Причины: износ подшипников и крестовины кардана, шлицев валов и вилок; ослабление крепления фланцев карданов с фланцами ведомого вала коробки передач и ведущей шестерни главной передачи. Сильные стуки при движении автобуса накатом с большой скоростью. Причины: ослабление крепления или износ подшипника промежуточной опоры карданной передачи. Сильная вибрация при движении автобуса с большой скоростью. Причина: нарушение балансировки карданного вала. Любая из перечисленных неисправностей может вызвать обрыв карданного вала и быть причиной опрокидывания автобуса или его неуправляемости ввиду повреждения трубопроводов тормозов.

Основные неисправности главной передачи. Повышенный нагрев масла в редукторе заднего моста (температура масла не должна превышать 70—75 °С). Причины: длительная работа заднего моста под большими нагрузками при недостаточном уровне масла; тугая затяжка подшипников; отсутствие зазоров в зацеплении конических шестерен; загрязнение трущихся деталей. Повышенный шум в центральном редукторе или в колесных передачах. Причины: износ шестерен; плохое качество масла или мал уровень масла; образование забоин и выкрашивание зубьев шестерен.

Техническое обслуживание карданной и главной передач. Техническое обслуживание в условиях эксплуатации сводится к постоянному контролю за состоянием подшипников, сальников, прокладок; болтовых и шлицевых соединений, периодическому смазыванию подшипников и шлицев карданной передачи, проверке и смене масла в картерах колесной и главной передач.

Проверка уровня и смена масла в главной передаче автобусов ЛАЗ, ЛиАЗ, Икарус. В крышке картера заднего моста имеются отверстия, закрываемые пробками, через которые заливают и сливают масло из главной передачи. Заливают трансмиссионное масло ТА-15к (около 9 л). Для заливки масла в колесный редуктор поворачивают ступицу колеса в положение, чтобы маслозаливное отверстие располагалось под горизонтальной плоскостью оси картера моста, и заливают в каждый колесный редуктор по 3,5 л масла. Из-за отсутствия сальников полуосей некоторое количество масла при заливке перетекает в полость главной передачи. В процессе эксплуатации уровень масла проверяют только в главной передаче (центральном редукторе). Контроль уровня масла в колесных редукторах практически не нужен. Периодически проверяют и прочищают сапуны.

1.5 РЕМОНТ МЕХАНИЗМОВ КУЗОВА И СПЕЦИАЛЬНОГО ОБОРУДОВАНИЯ АВТОБУСА

Основные неисправности механизмов кузова автобуса. Не открываются передние или задние двери автобуса. Причины: сгорел предохранитель электропривода, отсутствует контакт в цепи — включатель-плавкий предохранитель-электропневматический — клапан на автобусах ЛАЗ и Икарус; неправильная установка золотника или неплотное его прилегание к корпусу крана на автобусах ЛиАЗ. Положении золотника регулируют регулировочными винтами клапана, а неплотное прилегание устраняют притиркой. Двери открыты и не закрываются. Причины: замыкание во включателе дверей или между проводами, подключенными к включателю. Двери открываются и закрываются очень медленно, неравномерно, рывками (они должны зарываться в течение 1—4 с). Причины: деформация дверей и заедание роликов дверей в направляющем желобе; заедание поршня дверного цилиндра; пропуск воздуха через золотниковый клапан на автобусах ЛиАЗ. Двери закрываются не полностью. Причины: деформация две. рей, выработка в шарнирных соединениях дверного цилиндра (устраняется удлинением штока цилиндра с помощью резьбового наконечника). Нарушение герметичности воздухопровода и шлангов, заедание заслонок отопителя кузова, неисправность вентиляторов обдува ветрового стекла или электродвигателя вентилятора дополнительного радиатора приводят к запотеванию или обмораживанию лобового стекла, к отказу в работе дверных механизмов. Для устранения этого предварительно снимают дверные механизмы, разбивают и очищают от старого смазочного материала. Вентиляцию кузова проверяют осмотром действия рычажных механизмов вентиляционных люков в крышке кузова, включением вентиляторов салона и кабины водителя и вентиляторов обдува ветровых стекол. Исправность отопителей автобусов проверяют на различных режимах работы изменением положения заслонок.
