Устройство грузовых автомобилей

I — слив масла в поддон; II — подача масла к масляному радиатору; III — слив масла из радиатора в поддон; 1 — перепускной клапан; 2 — фильтр грубой очистки; 3 — фильтр центробежной очистки; 4 — маслозаливная горловина; 5 — центральный масляный канал; 6 — сливной клапан; 7 — предохранительный клапан радиаторной секции; 8 — редукционный клапан нагнетающей секции.

В системе предусмотрена двойн

ая фильтрация масла. Основным фильтром, пропускающим все масло, идущее в двигатель, является фильтр грубой очистки. Тонкой очистке в центробежном фильтре подвергается около 10% циркулирующего в системе масла. Этот фильтр включен в систему параллельно с главной масляной магистралью двигателя. Очищенное в нем масло сливается в картер двигателя, снижая общий уровень механических примесей и осмоляющихся в процессе работы веществ в масле.

Циркуляция масла в системе смазки двигателя создается основной нагнетающей секцией масляного насоса.

Масло из картера двигателя через сетчатый заборник подается масляным насосом к фильтру грубой очистки по вертикальному сверленому каналу в передней стенке блока цилиндров. Очищенное предварительно масло поступает в центральный масляный канал, расположенный в левой боковой стенке блока. Параллельно часть масла отводится для повторной очистки к центробежному масляному фильтру. Из центрального масляного канала по сверлениям в поперечных стенках блока масло подается к коренным подшипникам коленчатого вала и к подшипникам распределительного вала. Верхние вкладыши коренного подшипника коленчатого вала имеют кольцевые канавки, которые постоянно сообщаются с диаметральными отверстиями в коренных шейках, соединенных наклонными каналами с полостями в шатунных шейках. В этих полостях масло Дополнительно очищается от тяжелых механических частиц и поступает в шатунные подшипники коленчатого вала через отверстия в шатунных шейках, а отсюда по каналу в стержне шатуна — к подшипникам поршневого пальца. Через передний подшипник распределительного вала при совпадении каналов в шейке и опоре масло подается в полую ось толкателя, откуда поступает к подшипникам толкателей, к сферическим опорам штанг и через полые штанги — к подшипникам коромысел клапанов. Масло для смазки компрессора подводится специальной трубкой из центрального масляного канала.

Смазочная система двигателя КамАЗ.

Система смазки КамАЗ (рисунок 5) комбинированная, с «мокрым» картером. Масло под давлением подается к коренным и шатунным подшипникам коленчатого вала, к подшипникам распределительного вала, втулкам коромысел, топливному насосу высокого давления, компрессору. Предусмотрена пульсирующая подача масла к верхним сферическим опорам штанг толкателей.

Система смазки включает масляный насос, фильтр очистки масла, центробежный фильтр очистки масла, масляный картер двигателя, воздушно-масляный радиатор, масляные каналы в блоке и головках цилиндров, передней крышке и картере маховика, клапаны для обеспечения нормальной работы системы, контрольные приборы, масляные трубопроводы и маслозаливную горловину.

Особенностью смазочной системы дизеля является то, что в ней имеется два фильтра тонкой очистки: полнопоточный 7 со сменным фильтрующим элементом и центробежный масляный фильтр 1, включенные между собой параллельно.

Двухсекционный смазочный насос, состоящий из нагнетательной 9 и радиаторной 10 секций, приводится в действие от коленчатого вала. Секцией 9 смазочного насоса по каналу в правой стенке блока цилиндров масло подается в полнопоточный фильтр 7 со сменным фильтрующим элементом тонкой очистки, откуда оно направляется в главную масляную магистраль 6.

Из главной магистрали по каналам в блок цилиндров масло поступает к коренным подшипникам коленчатого вала и по отверстиям в его щеках поступает к шатунным подшипникам. Поступающее к шатунным подшипникам масло проходит дополнительную центробежную очистку в грязеуловительных полостях коленчатого вала. Одновременно масло по вертикальным каналам в блоке цилиндров поступает к опорным шейкам распределительного вала и по наклонным - к втулкам коромысел, а от них направляется к регулировочным винтам и верхним наконечникам штанг.

Рисунок 4. - Смазочная система двигателя КамАЗ

1 - центробежный масляный фильтр; 2 - кран включения масляного радиатора; 3 - перепускной клапан центробежного масляного фильтра; 4 - сливной клапан центробежного фильтра; 5 - перепускной клапан фильтра очистки масла; 5 - главная масляная магистраль; 7 - фильтр очистки масла; 8 - клапан системы смазки; 9 - нагнетающая секция масляного насоса; 10 - радиаторная секция масляного насоса; 11 - предохранительный клапан нагнетающей секции; 12 - масляный радиатор; 13 - предохранительный клапан радиаторной секции; 14 - масляный картер; 15 - гидромуфта привода вентилятора; 16 - выключатель (термосиловой датчик); 17 - кран включения гидромуфты; 18 - топливный насос высокого давления; 19 - компрессор; 20 - сапун; 21 - указатель уровня масла; 22 – манометр.

Стекая по внутренним отверстиям штанг масло, смазывает толкатели и кулачки распределительного вала двигателя.

На стенки цилиндров дизеля масло поступает разбрызгиванием, где оно снимается маслосъемным кольцом, отводится внутрь поршня и смазывает поршневой палец. Из наклонных каналов блока масло поступает для смазывания подшипников компрессора 19 и топливного насоса 18 высокого давления. Кроме того, от нагнетательной секции насоса через кран 17 и регулятор-выключатель 16 масло подается в гидромуфту 15 привода вентилятора.

Радиаторная секция 10 насоса по маслопроводу подает масло к центробежному масляному фильтру 1, из которой оно постоянно сливается в поддон картера через клапан 4 (ограничивает давление масла в радиаторе до 0,12 МПа при повышении сливается в поддон, минуя радиатор) или проходит в радиатор 12, если кран 2 маслопровода открыт. Перепускной клапан 3 ограничивает давление масла, проходящего через центрифугу, до 0,6—0,65 МПа, а клапан 8 в корпусе масляного насоса, ограничивает давление в главной смазочной магистрали и открывается при давлении 0,4 - 0,45 МПа.

4. Покажите на схеме работу карбюратора К-126 Г на режиме полной мощности

Карбюратор К-126Г - эмульсионный, двухкамерный, с падающим потоком, с последовательным открытием дроссельных заслонок и балансированной поплавковой камерой. Схема карбюратора на рисунке 1.

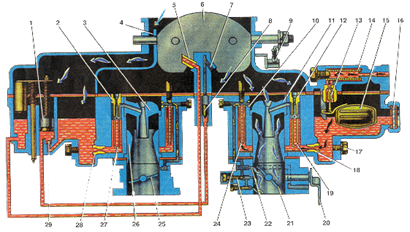

Рисунок 1. – Схема карбюратора К-126 Г

1 - ускорительный насос; 2 - главный воздушный жиклер вторичной камеры; 3 - малый диффузор вторичной камеры; 4 - балансировочный канал; 5 - распылитель экономайзера; 6 -воздушная заслонка; 7 - распылитель ускорительного насоса; 8 - нагнетательный (выпускной) клапан; 9 - кулисный механизм воздушной заслонки; 10 - воздушный жиклер холостого хода; 11 -малый диффузор первичной камеры; 12 - главный воздушный жиклер первичной камеры; 13 - топливный клапан; 14 - топливный фильтр; 15 – поплавок; 16 - смотровое окно; 17 - сливная пробка; 18 - главный топливный жиклер первичной камеры; 19 - эмульсионная трубка первичной камеры; 20 - рычаг привода дроссельных заслонок; 21 - дроссельная заслонка первичной камеры; 22 - переходное отверстие холостого хода; 23 - винт регулировки качества смеси; 24 - топливный жиклер холостого хода 25 - дроссельная заслонка вторичной камеры; 26 - большой диффузор; 27 - эмульсионная трубка вторичной камеры; 28 - главный топливный жиклер вторичной камеры; 29 - обратный (впускной) клапан.
