При полных нагрузках от двигателя требуется получение максимальной мощности, что возможно лишь в том случае, если в карбюраторе будет приготовлена обогащенная смесь, которая сгорает в цилиндре двигателя быстро, но неполно, в связи, с чем на этом режиме происходит некоторая потеря экономичности по сравнению с частичными нагрузками. При полной нагрузке двигателя воздушная заслонка 6, дроссельные

заслонки 21 и 25 полностью открыты. Топливо под действием разрежения в малых диффузорах 3 и 11 из поплавковой камеры поступает в колодцы эмульсионных трубок 27 и 19 через топливные жиклеры 28 и 18. Поддержание необходимого состава смеси при увеличении расхода воздуха (увеличении числа оборотов коленчатого вала двигателя) осуществляется торможением топлива воздухом, поступающим в колодцы эмульсионных трубок через воздушные жиклеры 2 и 12. Образовавшаяся в колодцах эмульсионных трубок эмульсия, проходя через малые диффузоры, распыляется воздушным потоком. Схема работы карбюратора К-126 Г на режиме полной мощности показана на рисунке 2.

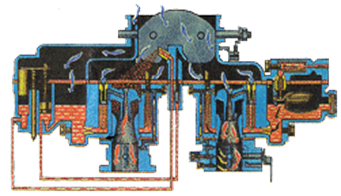

Рисунок 2. – Схема работы карбюратора К-126 Г на режиме полной мощности.

Литература

1. Чернышев Г.Д., Ершов М.В., Крашенинников Д.Н., Письман Я.Б., Созинов Г.И. Двигатели ЯМЗ-236, ЯМЗ-238. М.: Машиностроение, 1968.

2. Алексеев В.П., Воронин В.Ф. Двигатели внутреннего сгорания: Устройство и работа поршневых и комбинированных двигателей. М.: Машиностроение, 1990.

3. Автомобиль ГАЗ-66 Инструкция по уходу. Горький.: ГАЗ, 1963.

4. Автомобиль ГАЗ-66-11 и его модификации Руководство по эксплуатации. Н. Новгород.: ГАЗ, 1991.

5. Автомобиль "Волга" ГАЗ-24. Конструктивные особенности, техническое обслуживание и текущий ремонт. М.: Транспорт, 1990.

6. Автомобиль ЗИЛ-130. Руководство по эксплуатации. М.: 1994.

7. Двигатели КамАЗ-740.11-240, 740.13-260, 740.14-300: Руководство по эксплуатации, техническому обслуживанию, ремонту (под ред. Гатауллина Н.А.). М.: РусьАвтокнига, 2002.

8. Карбюраторы К-126, К-135. М.: Колесо, 2008.
