Пусковые двигатели

Рис. 5. Регулятор пускового двигателя ПД-10М

Регулятор (рис. 5) – однорежимный центробежного типа. При увеличении числа оборотов валика 10 регулятора шарики 8, находящиеся в пазах ведущего диска 9, расходятся и отодвигают подвижный диск 7 вправо. Последний перемещает палец 6, и двуплечий рычаг 5 пов

орачивается на оси. Верхнее плечо рычага сжимает пружину 4, уравновешивая центробежную силу, действующую на шарики.

Внешний рычаг 3, закрепленный на одной оси с рычагом 5, через тягу 2 и рычаг 1 прикрывает дроссельную заслонку, ограничивая тем самым обороты коленчатого вала двигателя.

Система зажигания состоит из магнето М-24, запальной свечи и провода высокого напряжения.

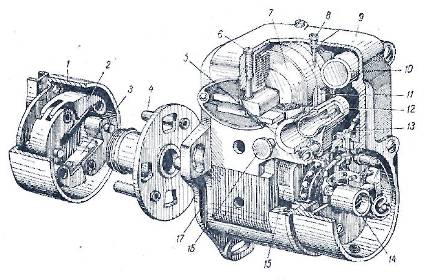

Рис. 6. Магнето М-24

Магнето М-24 правого вращения имеет автоматическую муфту опережения зажигания МС-22А (рис. 6). В алюминиевом корпусе 17 магнето между железными стойками с полюсными башмаками вращается на двух шариковых подшипниках ротор 15. На стойках винтами 6 закреплен трансформатор 7.

Вывод 11 вторичной обмотки трансформатора соединен с гнездом колодки 12 для провода высокого напряжения, идущего к запальной свече. На корпусе магнето установлена кнопка выключения зажигания 16. Винтом 8 регулируют величину предохранительного искрового промежутка.

На переднем конце валика ротора укреплена муфта опережения зажигания, а на заднем – кулачок 14 прерывателя. Корпус магнето закрыт крышкой 9, в которой установлен конденсатор 10 с выводом к контактному болту 13. Внутри к крышке прикреплена карболитовая колодка 12, а снаружи ввернут штуцер 5 зажима провода высокого напряжения.

Муфта опережения зажигания состоит из ведущей обоймы 1 с двумя грузиками 2 и ведомой шайбы 4, установленной на валике ротора магнето. Грузики удерживаются пластинчатыми пружинами 3, укрепленными винтами на половинках грузиков. Вместо магнето М-24 может быть установлено магнето М-24А.

Двигатель ПД-10М2 является модификацией двигателя ПД-10М, запускаемой при помощи электрического стартера CT-350. Эти двигатели аналогичны по конструкции. На двигателе ПД-10М2 устанавливают карбюратор К-16А, имеющий утопитель поплавка, и глушитель, сваренный из листовой стали. Внутри корпуса глушителя имеются перегородки, а на конце трубы закреплены отражатель и козырек. Маховик с зубчатым венцом закрыт кожухом, на котором крепят стартер. Нижний водяной патрубок перенесен на другую сторону цилиндра. У магнето на другую сторону перенесены провод высокого напряжения и кнопка выключения.

Двигатель ПД-10У (рис. 7) отличается от пускового двигателя ПД-10М2 лишь второстепенными деталями. Техническая характеристика двигателя приведена в табл. 1. Для его запуска применяют стартер СТ-350Б. Предусмотрена возможность его установки на дизели с правым и левым расположением пусковых двигателей. Маховик 1 имеет зубчатый венец и закрыт разъемным кожухом. К кожуху 4 прикреплен электрический стартер 2 с рукояткой 3 включения. Спереди двигателя установлены карбюратор 6, магнето 8 (М-24А) и патрубок 5. Под карбюратором закреплен щиток 7 для защиты магнето от попадания топлива.

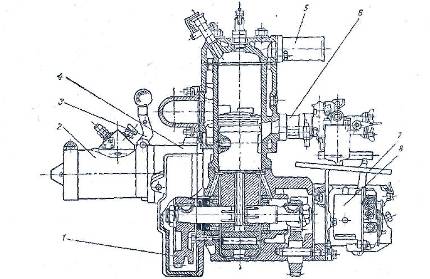

Рис. 7. Пусковой двигатель ПД-10У

1 – маховик.

2 – электрический стартер.

3 – рукоятка включения

стартера.

4 – кожух.

5 – патрубок.

6 – карбюратор.

7 – щиток для защиты магнето.

8 – магнето.

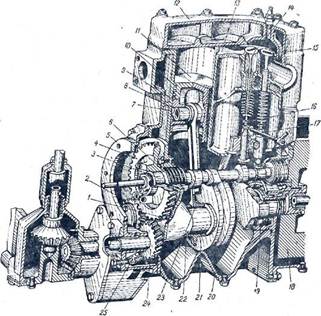

Рис. 8. Пусковой двигатель П-46

Пусковой двигатель П-46 (рис. 8) – карбюраторного типа четырехтактный двухцилиндровый. Его техническая характеристика приведена в табл. 1.

Кривошипно-шатунный механизм. Блок-картер 1 отлит из серого чугуна вместе с цилиндрами и водяными рубашками 13. К нижней плоскости блока крепят чугунный картер 20 с двумя масляными лотками. К передней части блока присоединен кожух 5 распределительных шестерен, имеющий два фланца; верхний – для установки корпуса механизма регулятора и нижний – для крепления кронштейна пускового механизма. К задней поверхности присоединяется кожух муфты сцепления. Боковой обработанной поверхностью блок крепят к привалочной поверхности блока основного двигателя. Головка 12 блока – общая для двух цилиндров.

Поршень 11 из сплава АЛ25 имеет четыре канавки для трех компрессионных 10 и одного маслосъемного 9 колец. Поршневой палец 8 из стали 20Г – плавающий. От осевого перемещения он удерживается алюминиевыми заглушками 7.

Шатун 23 из стали марки 40Г двутаврового сечения имеет в верхней головке бронзовую втулку. Нижняя головка – разъемная с вкладышами 21. Стягивается она двумя болтами. В нижней головке имеются два отверстия для подвода масла к шатунному подшипнику, а в верхней – два отверстия для подвода масла к поршневому пальцу.

Коленчатый вал 22 отлит из вольфрамового чугуна за одно целое с противовесами. Кривошипы коленчатого вала расположены в одной плоскости под углом в 180°, Вал установлен в двух шариковых подшипниках 19, вмонтированных в гнездах боковых стенок блока.

На передний конец вала устанавливается распределительная шестерня 2. На задний конусный конец вала монтируется на шпонке маховик 18. Кроме того, задний конец вала имеет цилиндрическое углубление для установки подшипника вала муфты сцепления.

Механизм газораспределения – с боковыми клапанами.

Распределительные шестерни из стали марки 45 со спиральными зубьями помещены в кожухе 5. Ведущая шестерня 2 коленчатого вала имеет 28 зубьев, шестерня 4 распределительного вала –56 зубьев, шестерня 25 привода магнето – 28 зубьев, шестерня 24 пускового механизма – 28 зубьев.

Распределительный вал 3, штампованный из стали марки 20Г, имеет четыре кулачка, две опорные шейки и передний удлиненный конец для установки муфты регулятора. Вал вращается во втулках, запрессованных в отверстия блока, и от осевого смещения предохраняется упорным фланцем 6, прикрепленным к блоку и расположенным между торцом передней шейки вала и распределительной шестерней.

Толкатели 17 тарельчатые из стали марки 20 с регулировочными болтами 16,

Клапаны. Впускной клапан 14-из стали марки 50ХН, выпускной 15 – из стали СХ8. Фаски клапанов обработаны под углом 45°.

Система смазки – разбрызгиванием масла из поддона картера выступами крышек нижних головок шатунов.

Система охлаждения – общая с основным двигателем, а при работе только пускового двигателя – термосифонная. Во время запуска основного двигателя циркуляция воды ускоряется действием водяного насоса системы охлаждения основного двигателя.

Система пуска. Запуск двигателя производят рукояткой через пусковой механизм.

Система питания включает в себя карбюратор, воздухоочиститель, топливный бачок с фильтром-отстойником, топливопровод, впускную и выпускную трубы. Регулятор поддерживает нужное число оборотов.
