Пусковые двигатели
Введение
Трактор – это самоходная машина предназначенная для перемещения и привода в действие прицепленных к ним или установленных на них с/х машин и орудий для выполнения с/х, дорожных и других работ. Трактор, соединенный с машинами или орудиями составляет машинно-тракторный агрегат.
Одним из основных требований, предъявляемых к автотракторным двигателям, считается легкость их
пуска. Чтобы запустить двигатель, необходимо привести в движение поршни и создать в цилиндрах условия, обеспечивающие нормальное протекание рабочего процесса.
Минимальная частота вращения коленчатого вала, при которой происходит пуск двигателя, называется пусковой частотой вращения.
Для пуска карбюраторного двигателя пусковая частота вращения должна быть не менее 40–60 об/мин. При такой частоте вращения получается рабочая смесь нужного состава и достаточно интенсивная искра для ее воспламенения.
Пусковая частота вращения коленчатого вала дизельного двигателя составляет 200–250 об/мин в связи с тем, что для пуска необходимо создать высокую температуру воздуха в конце такта сжатия и обеспечить хорошее качество распыления топлива.
1. Способы пуска дизелей
Для осуществления пуска в двигателях предусмотрены различные пусковые устройства (составляющие систему пуска). Пусковые устройства можно разделить на основные, предназначенные для прокручивания коленчатого вала двигателя, и вспомогательные, обеспечивающие облегчение прокручивания и получения первых вспышек.
Существующие пусковые системы автотракторных двигателей могут быть разделены на пуск, от руки, пуск электрическим стартером и пуск пусковым (вспомогательным) карбюраторным двигателем.
Пуск от руки осуществляется за счет мускульной силы человека. Водитель проворачивает коленчатый вал двигателя рукояткой, сцепляемой с храповиком коленчатого вала или при помощи шнура, наматываемого на маховик. Эта система пуска применяется в случае неисправности основной системы пуска, а также при пуске пусковых карбюраторных двигателей тракторов.
Пуск электрическим стартером получил наибольшее распространение на всех автомобильных двигателях и на многих тракторных. Учитывая высокие сопротивления прокручиванию коленчатого вала дизельных двигателей, их стартеры должны иметь мощность в 3–4 раза большую, чем стартеры карбюраторных двигателей такого же литража.
Пуск с помощью пускового карбюраторного двигателя нашел широкое применение у тракторных дизельных двигателей. Вращение от вала пускового двигателя к коленчатому валу дизельного двигателя передается через трансмиссию. Когда дизельный двигатель начнет работать, пусковой двигатель вместе с трансмиссией автоматически отъединяется от него.
Данная система пуска имеет следующие преимущества: надежность работы, неограниченный пусковой резерв, предварительный прогрев дизельного двигателя охлаждающей жидкостью и отработавшими газами пускового двигателя, который благоприятно сказывается на пуске, а также на долговечности дизельного двигателя,
Для запуска основных дизельных двигателей на некоторых тракторах используются одноцилиндровые двухтактные и двухцилиндровые четырехтактные карбюраторные пусковые двигатели.
Двухтактный одноцилиндровый двигатель ПД-10М устанавливают на двигатели Д-54А, АМ-03, Д-48Т и др.; ПД-10М2 – на двигатели СДМ-14 и его модификации; ПД-10У – на двигатели Д-50 и АМ-01.
Четырехтактный двухцилиндровый двигатель П-46 устанавливался на двигатели КДМ-100 и 6КДМ-50; его модификации – двигатель П-23 – устанавливают на двигатель Д-108, а П-23М – на двигатели Д-130, Д-180 и Д-200.
На двигателях Д-37М вместо электрического стартера предполагается устанавливать карбюраторный одноцилиндровый двухтактный двигатель ПД-8 с воздушным охлаждением.
2. Пусковые двигатели
Двигатель ПД-10М–одноцилиндровый двухтактный карбюраторный двигатель внутреннего сгорания с кривошипно-камерной продувкой. Он развивает мощность 10 л. с. при 3500 об/мин. и имеет общую с дизелем систему охлаждения, что позволяет во время работы пускового двигателя прогреть головку цилиндров и гильзы дизеля. Техническая характеристика двигателя приведена в табл. 1.

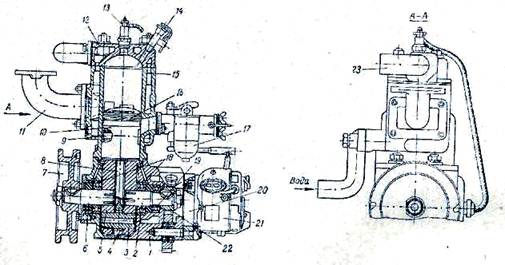

Рис. 3. Пусковой двигатель ПД-10М
Кривошипно-шатунный механизм. Картер 1 (рис. 3) состоит из двух чугунных половин, соединенных болтами. К передней части картера через плиту 20 прикреплены магнето 21 и регулятор.
Цилиндр 15 крепится к верхней плоскости картера на четырех шпильках. На внутренней поверхности цилиндра имеется шесть окон: два впускных, два продувочных и два выпускных. Продувочные окна соединены с кривошипной камерой двумя каналами. К выпускным окнам присоединен патрубок 11, а к впускным – карбюратор 17. На нижней кромке цилиндра проточены две выемки для устранения задевания шатуна о стенки цилиндра и посадочный поясок.
Головка 12 цилиндра отлита из серого чугуна и имеет отверстия для запальной свечи 13 и для заливного краника 14. К фланцу задней стенки головки прикреплен патрубок 23, отводящий воду в головку цилиндров дизеля.
Поршень 10, отлитый из алюминиевого сплава, имеет три компрессионных кольца 16, удерживаемых от проворачивания стопорными штифтами. Поршневой палец 9 от продольных перемещений стопорится кольцами.
Шатун 8 нижней головкой 4 с двухрядным роликовым подшипником перед сборкой вала надевается на палец 3 коленчатого вала. В верхнюю головку шатуна запрессована бронзовая втулка.
Коленчатый вал имеет две полуоси 2 и 6 и палец 3, запрессованные в щеки 5. На передней полуоси 2 закреплена шестерня 22. Коленчатый вал установлен в картере, на двух роликовых подшипниках 18 и одном шариковом 19. На задней полуоси закреплен маховик 7.
Система питания включает в себя топливный бачок с отстойником, карбюратор и топливопровод.

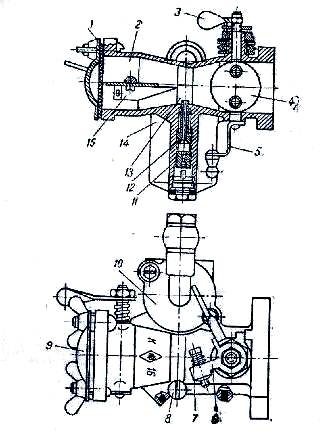

Рис. 4. Карбюратор К-16.
Карбюратор К-16 (рис. 4) – однодиффузорный с горизонтальным потоком и со сбалансированной поплавковой камерой. В средней части горизонтального патрубка сделано сужение, образующее диффузор 13 смесительной камеры. Поплавковая камера 14 сверху закрыта крышкой 10, прикрепленной двумя винтами. Поплавковая камера через канал, главный жиклер 11 и распылитель 12 сообщается с диффузором карбюратора. Кроме того, поплавковая камера сообщается через жиклер холостого хода с эмульсионными каналами около воздушной заслонки.
В патрубке 2 карбюратора установлены воздушная 15 и дроссельная 4 заслонки. Со стороны воздушной заслонки имеется крышка 9 с прокладкой 1, которая при неработающем двигателе плотно закрывает карбюратор. На оси дроссельной заслонки закреплены три рычага 3, 5 и 6. Нижний рычаг 5 соединен тягой с регулятором, а на рычаге 6 имеется винт 7 для регулировки малых оборотов коленчатого вала. Качество смеси на малых оборотах регулируют винтом 8. Рычаг 3 служит для ручного управления дроссельной заслонкой. Вместо карбюратора К-16 может быть установлен карбюратор К-16А.
