Транспортные электромеханизмы - трактор Т-150К и автомобиль ЗАЗ-1102
5.4 Система питания

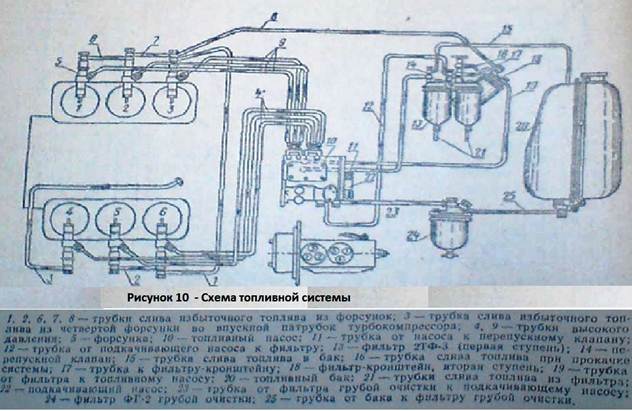

Система состоит из узлов и деталей, обеспечивающих фильтрацию, распределение и подачу топлива и воздуха в цилиндры двигателя (рисунок 10).
5.5 Система смазки
Система смазки – комбинированная. Под давлением смазыв
аются коренные и шатунные подшипники, подшипники распред вала и механизма газораспределения, поршневой палец, втулка шестерни топливного насоса; агрегаты двигателя – турбокомпрессор и водяной насос.
Остальные узлы и детали кривошипно–шатунного механизма смазываются разбрызгиванием.
5.6 Система охлаждения
Система охлаждения двигателя – закрытая с принудительной циркуляцией воды. Основные агрегаты системы охлаждения – водяной насос, вентилятор и радиаторы.
5.7 Пусковой двигатель
Пуск дизеля дистанционный, осуществляется из кабины трактора. Пусковым устройством служит пусковой двигатель с редуктором П-350 – двухтактный одноцилиндровый, карбюраторный, водяного охлаждения. Мощность 13,5 Л.С. Двигатель работает на смеси бензина с дизельным маслом в соотношении 15:1 по объему.
Для запуска пускового двигателя на картере маховика установлен электростартер СТ-352Д с дистанционным управлением, работающий от аккумуляторной батареи с напряжением 12В.
6. Устройство двигателя МеМЗ-245 автомобиля ЗАЗ – 1102
Двигатель автомобиля ЗАЗ – 1102 четырехтактный, четырехцилиндровый, карбюраторный, с жидкостным охлаждением, с верхним расположением распред. вала, расположен в передней части кузова в моторном отсеке, поперек оси автомобиля, с наклоном под углом 10° в сторону карбюратора. Система питания двигателя снабжена карбюратором эмульсионного двигателя и воздушным фильтром. В системе смазки двигателя использован полнопоточный сменный масляный фильтр, позволивший увеличить пробег автомобиля без смены масла.

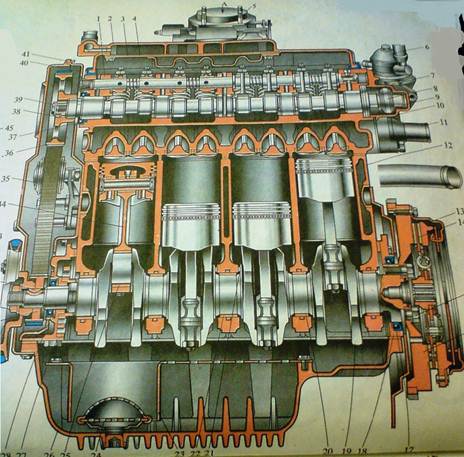

Рисунок 5 – двигатель (продольный вид)

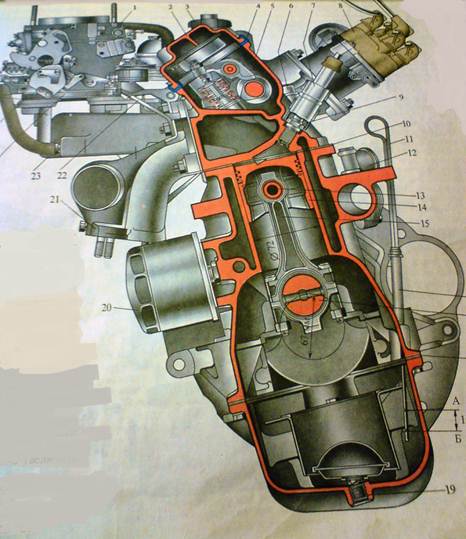

Рисунок 6 – двигатель (поперечный разрез)
На рисунках 5 и 6 представлен двигатель в продольном и поперечном разрезе соответственно, где
Для рисунка 5:
1 – головка цилиндров, 2 — крышка головки цилиндров; 3 и 4 соответственно прокладка и крышке маслоотделителя; 7 — фланец карбюратора для крепления воздушного фильтра; 6 — топливный насос, 7 - распределительный вал; 8 - ведущая шестерня привода датчика - распределителя; 9 — кулачок привода топливного насоса; 10 - корпус привода датчика - распределителя и топливного насоса; 11 — отводящий патрубок; 12 - блок цилиндров; 13 — нажимной диск сцепления; 14 — ведомый диск сцепления; 15 и 39 — болты; 16 - маховик; 17, 28 и 37 — манжеты; 18 — держатель манжеты; 19 — коленчатый вал; 20 — вкладыши коренных подшипников коленчатого вала; 21 - упорные полукольца подшипника коленчатого вала; 22 - вкладыш среднего коренного подшипника коленчатого вала; 23 — масло-успокоитель; 24 - приемник масляного насоса; 25 — вкладыш нижней головки шатуна; 26 — масляный картер; 27 — масляный насос; 29 — шкив привода генератора; 30 — ведущий шкив коленчатого вала; 31 — гайка крепления шкива; 32 — шпонка; 33 — плоскозубчатый ремень; 34 — шатун с поршнем, поршневыми кольцами и пальцем; 35 — натяжной ролик; 36 — шкив привода распределительного вала; 38 — стопорная шайба шкива; 40 и 41 — соответственно внутренний и наружный кожухи плоскозубчатого ремня.
Для рисунка 6:
1— карбюратор; 2 — крышка головки цилиндров; 3 — крышка маслозаливной горловины; 4 — прокладка крышки головки цилиндров; 5 — головка цилиндров; 6 — болт крепления головки цилиндров; 7 — наконечник свечи; 6 — датчик - распределитель; 9 — свеча зажигания; 10 — прокладка головки цилиндров; 11 — масло измерительный стержень; 12 — перепускная труба; 13 — поршневой палец; 14 — поршень; 15 — шатун; 16 — трубка маслоизмерительного стержня; 17 — коленчатый вал; 18 — прокладка масляного картера; 19 — маслосливная пробка; 20 — масляный фильтр; 21 — выпускной коллектор; 22 — рым-планка; 23 — впускной коллектор; 24 — проставка фланца карбюратора; 25 — топливосборник; 26 — прокладки фланца карбюратора. Уровни масла: А — верхний, равный объему масла в 3,45 л и Б — нижний, равный объему масла.
Кривошипно – шатунный механизм.
КШМ состоит из блока цилиндров, поршней с поршневыми пальцами и поршневыми кольцами, шатунов, коленчатого вала и маховика. Все детали расположены в блоке цилиндров. В передней части блока цилиндров расположены детали привода механизма газораспределителя. В задней части расположен механизм сцепления.
Механизм газораспределения в двигателе служит для регулирования процессов впуска горючей смеси в цилиндры и выпуска из них отработавших газов в соответствии с принятым для данного двигателя порядком работы цилиндров, фазами газораспределения и частотой вращения коленчатого вала двигателя.
К механизму газораспределения относятся: распред вал, головка цилиндров, выпускные и впускные клапаны с направляющими втулками клапанов и пружинами клапанов, коромысла клапанов с осями коромысел, плоскозубчатый ремень привода распредвала с деталями натяжения. Такая конструкция механизма обеспечивает жесткую и надежную кинематическую связь между всеми деталями, благодаря чему уменьшается уровень вибраций.
Система змазки двигателя включает маслозаливную горловину, приемник масляного насоса, стержневой указатель уровня масла, масляный картер и масляный насос. Система смазки двигателя комбинированная.
Под давлением смазываются подшипники коленчатого и распределительного валов и коромысла клапанов. Кулачки распредвала смазывается струей масла, поступающего из специального отверстия, выполненного в коромысле. Стенки цилиндров, поршни, втулки верхних головок и пр. смазываются маслом, вытекающим из зазоров и разбрызгиванием.
Навесные агрегаты – водяной насос, датчик – распределитель зажигания, генератор и стартер имеют подшипники, не требующие смазки.
Система охлаждения. На автомобиле применена жидкостная система охлаждения двигателя с принудительной циркуляцией жидкости центробежным насосом. Система охлаждения закрытого типа, т.е. сообщение ее с атмосферой ее с атмосферой происходит через блок клапанов, который открывается при определенном давлении или разрежении в ней. Для компенсации изменения объема охлаждающей жидкости служит расширительный бачок.
Система питания включает: топливный бак, топливопроводы, топливный фильтр, топливный насос, воздушный фильтр, карбюратор, приводы управления карбюратором, датчик указания уровня топлива в баке, впускной и выпускной коллекторы, выпускные трубы и глушитель.
7. Принцип работы карбюраторного и дизельного двигателя
В качестве силовой установки на автомобилях используется двигатель внутреннего сгорания. По виду применяемого топлива двигатели подразделяются на карбюраторные, дизельные и газовые.
