Специализированный подвижной состав автомобильного транспорта и погрузочно-разгрузочные средства

1.3 Вывод по работе: ознакомились с признаками классификации специализированных транспортных средств

ПРАКТИЧЕСКОЕ ЗАНЯТИЕ №2

МОРФОЛОГИЧЕСКИЙ АНАЛИЗ СПЕЦИАЛИЗИРОВАННЫХ АВТОПОЕЗДОВ

Цель работы: изучение метода рационального проектирования и выбора технических объектов на примере автомобильных систем автопоездов.

Общие сведения

Систем

ный подход требует рассмотрения объекта как системы с учетом с учетом внутренних (между элементами) и внешних (со средой) связей. Каждую систему следует рассматривать как часть подсистемы, с элементами которой система взаимосвязана. Отдельные элементы системы можно, в свою очередь, рассматривать как подсистемы.

Система «автопоезд» состоит из подсистем «тягач», «сцепное устройство» и «буксируемое устройство» (рис. 2.1). В свою очередь, каждая из подсистем представлена в виде возможных альтернатив: «тягач» – может быть седельный или прицепной; «седельное устройство» – седельно-сцепное либо тягово-сцепное; «буксируемое устройство» – полуприцеп или прицеп. В зависимости от вида подсистемы элементы ее также будут существенно отличаться.

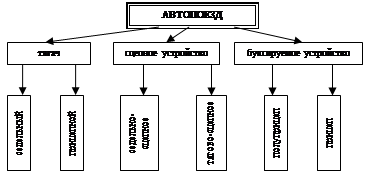

Рисунок 2.1 – Структурный анализ системы автопоезда

Метод морфологического анализа направлен на последовательный перебор всех возможных вариантов и является примером системного подхода к решению творческих задач. Сущность его состоит в том, что в системе выделяют несколько характерных для неё структурных, морфологических признаков, по каждому из которых составляют список различных конкретных вариантов (альтернатив) технического выражения использования этих признаков. Каждый признак может характеризовать какой-то конструктивный узел (элемент структуры) системы, какую-то её функцию (связь между элементами), параметры системы и т.д.

2.2. Ход работы

Подобрать вид автопоезда для заданного типа и массы перевозимого груза. Выписать технические характеристики тягача и полуприцепа (табл. 2.1, 2.2). Изобразить автопоезд (рис. 2.1).

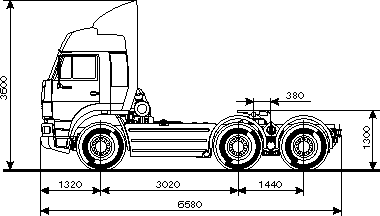

Х 2.5 – Седельный КамАЗ – 5410, Y 2.1 (до 40т.), Z 2.4 - плитовоз

Х 1.8 – МАЗ 5166, Y 2.1 (до 40т.), Z 2.1 – общего назначения

Произвести системный анализ выбранного автопоезда, составить морфологическую матрицу для его подсистем.

Таблица 1.2 – Седельный тягач Полуприцеп

1.3 Вывод по работе: изучили метод рационального проектирования и выбора технических объектов на примере автомобильных систем автопоездов.

ПРАКТИЧЕСКОЕ ЗАНЯТИЕ №3

ИЗУЧЕНИЕ СХЕМ ПОДЪЕМНЫХ МЕХАНИЗМОВ АВТОМОБИЛЕЙ-САМОСВАЛОВ НА ПРИМЕРЕ ЗИЛ – ММЗ – 4502

Цель работы: ознакомление с принципами классификации автомобилей-самосвалов, особенностями конструкций и работы подъемных механизмов.

Общие сведения

Автомобили-самосвалы отличаются от обычных грузовых автомобилей тем, что выгрузка перевозимого ими груза осуществляется механически: либо за счет использования массы груза без наклона кузова (бункерные автомобили-самосвалы), либо за счет принудительного сбрасывания груза (шнековые автомобили-самосвалы с движущимся полом или с наклоняющимися кузовами). Преимущественное распространение имеют автомобили-самосвалы с принудительной выгрузкой груза при помощи наклона кузова подъемными механизмами различной конструкции.
