Устройство, техническое обслуживание, диагностика и технология ремонта тормозной системы автомобиля ВАЗ 2105

При торможении под давлением тормозной жидкости, создаваемым в главном тормозном цилиндре, поршни, преодолевая упругую деформацию резиновых колец, выдвигаются из цилиндров и прижимают тормозные колодки к тормозному диску.

При растормаживании, когда давление жидкости в гидроприводе уменьшается, поршни отводятся в исходное положение силой упругой деформации колец на 0, 1 мм. Таким образом, за

зор между накладкой тормозной колодки и диском поддерживается автоматически по мере износа фрикционных накладок.

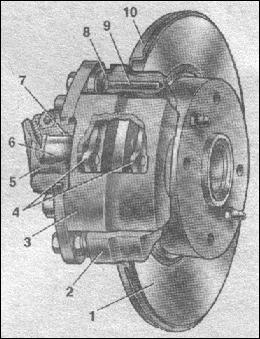

Рис.1:Тормозной механизм переднего колеса: 1 – тормозной диск; 2 – направляющая колодок; 3 – суппорт; 4 – тормозные колодки; 5 – цилиндр; 6 – поршень; 7 – уплотнительное кольцо; 8 – защитный чехол направляющего пальца; 9 – направляющий палец; 10 – защитный кожух.

1.2.2 Тормозной механизм заднего колеса

На изучаемом автомобиле барабанного типа с самоустанавливающимися колодками. Он состоит из тормозного щита, на котором укрепляется рабочий тормозной цилиндр, двух тормозных колодок с фрикционными накладками, стягиваемых между собой пружинами, и тормозного барабана. Тормозные колодки задних колёс, кроме того, имеют механический привод от стояночной тормозной системы через трос, разжимной рычаг и распорную планку.

В рабочий тормозной цилиндр заднего колеса автомобиля ВАЗ-2105 с обеих сторон с усилием не менее 35 кгс запрессованы два разрезных упорных кольца, которые вместе с деталями поршней обеспечивают автоматически установку зазора между колодками и барабаном. В поршень ввёрнут винт, который упирается в разрезной сухарь. Головка винта при перемещении поршня упирается во внутренний буртик упорного кольца, чем ограничивается ход поршня. Между сухарями и опорной чашкой установлена пружина, поджимающая уплотнитель к торцевой поверхности поршня и к зеркалу цилиндра. При торможении поршни перемещаются в цилиндре на величину зазора между колодками и барабаном. Максимальный ход поршней в цилиндре без перемещения упорных колец составляет 1, 4 .1, 6 мм. Если этот ход не обеспечивает нужный тормозной момент, то под увеличивающимся нажатием на педаль тормоза в приводе создается значительное давление жидкости. Когда усилие, создаваемое давлением жидкости, достигнет 35 кгс, упорные кольца вместе с поршнями и другими деталями переместятся в цилиндрах и займут новое положение, компенсируя тем самым износ колодок и барабанов и восстанавливая необходимый зазор между ними.

При растормаживании колодки отводятся от барабана стяжными пружинами. При этом поршни перемещаются внутри цилиндра на величину зазора, между сухарями и внутренним буртиком упорных колец, т.е. ход поршней в цилиндре остаётся равным 1, 4 .1, 6 мм.

Рис.2:Тормозной механизм заднего колеса: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – колёсный цилиндр; 7 – нижняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма.

1.2.3 Колёсный цилиндр

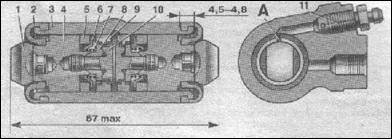

Рис.3:Колёсный цилиндр: 1 – упор колодки; 2 – защитный колпачок; 3 – корпус цилиндра; 4 – поршень; 5 – уплотнитель; 6 – опорная тарелка; 7 – пружина; 8 – сухари; 9 – упорное кольцо; 10 – упорный винт; 11 – штуцер; А – прорезь на упорном кольце.

1.2.4 Стояночная тормозная система

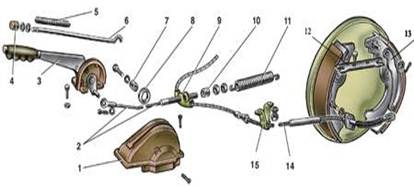

Рис.4:Схема стояночного тормоза.

1 – чехол;

2 – передний трос;

3 – рычаг;

4 – кнопка;

5 – пружина тяги;

6 – тяга защелки;

7 – втулка;

8 – ролик; 9 – направляющая заднего троса;

10 – распорная втулка;

11 – оттяжная пружина;

12 – распорная планка;

13 – рычаг ручного привода колодок;

14 – задний трос;

15 – кронштейн заднего троса

Стояночный тормоз имеет механический привод от рычага 3, который вместе с возвратным рычагом смонтирован на кронштейне, закрепленным к полу кузова. Возвратный рычаг соединяется пальцем с передним тросом 2, другой конец которого проходит через отверстие направляющей 9 заднего троса и на резьбовой наконечник троса навертывается гайка и контргайка.

Перемещение переднего троса направляется роликом 8.

Через паз направляющей 9 проходит средняя часть заднего троса, натяжение которого регулируется гайкой, навернутой на резьбовой наконечник переднего троса. Между направляющей 9 и регулировочной гайкой устанавливается распорная втулка 10. Концы заднего троса проходят через оболочку, один конец которой крепится к щиту тормоза, а другой установлен в паз кронштейна кузова.

На задних концах троса имеются наконечники, каждый из которых соединяется с крючком рычага 18 (см. рис. Тормозной механизм заднего колеса) ручного привода колодок. Этот рычаг пальцем шарнирно крепится к тормозной колодке и верхней частью упирается в паз разжимной планки 20. В противоположный паз планки заходит ребро тормозной колодки. Стояночная тормозная система должна удерживать автомобиль на уклоне 25%.

1.2.5 Главный тормозной цилиндр

Рис.5:Главный тормозной цилиндр с бачком: 1 – корпус главного цилиндра; 2 – уплотнительное кольцо низкого давления; 3 – поршень привода контура "левый передний-правый задний тормоза"; 4 – распорное кольцо; 5 – уплотнительное кольцо высокого давления; 6 – прижимная пружина уплотнительного кольца; 7 – тарелка пружины; 8 – возвратная пружина поршня; 9 – шайба; 10 – стопорный винт; 11 - поршень привода контура "правый передний-левый задний тормоза"; 12 – соединительная втулка; 13 – бачок; 14 – датчик аварийного уровня тормозной жидкости.

В главном тормозном цилиндре расположены поршни 3 и 5, которые приводят в действие разные контуры. Оба поршня занимают исходное положение под действием пружин 8, которые отжимают поршни до упора в винты 7.

Герметичность поршней в цилиндре обеспечивается четырьмя уплотнительными кольцами 6. Спереди корпус закрыт пробкой 1.

1.2.6 Вакуумный усилитель

Вакуумный усилитель крепится к пластине кронштейна педалей сцепления и тормоза на четырех шпильках 6 (см. рис. Вакуумный усилитель) с гайками, а главный цилиндр – к вакуумному усилителю на двух шпильках 26. Между корпусом 2 и крышкой 4 зажат наружный поясок резиновой диафрагмы 23, которая делит усилитель на вакуумную А и атмосферную Е полости. Вакуумная полость через шланг с наконечником 29 и клапаном 30 соединяется с впускной трубой двигателя.

Внутри усилителя расположен пластмассовый корпус клапана 22, хвостовик которого на выходе герметизируется уплотнителем 18. В корпусе 22 клапана размещены буфер 21, поршень 5 с толкателем 14, резиновый клапан 9, пружины 16 и 17 с опорными чашками 8 и 11 и воздушный фильтр 15. В выточку поршня 5 заходит упорная пластина 20, другой конец которой упирается в поясок диафрагмы 23, что предотвращает ее выпадание. Эта пластина фиксирует в корпусе 22 поршень в сборе с толкателем 14 и клапаном 9. В буфер 21 упирается шток 3 привода поршня главного цилиндра. В торцевое отверстие штока ввернут регулировочный болт 28.
