Резиновый клапан 9 собран на толкателе 14. Подвижная головка клапана, усиленная металлической шайбой, поджимается пружиной 17 через чашку 8 к заднему торцу поршня 5 (при полном растормаживании). Для подвижной головки клапана в корпусе 22 имеется седло. Неподвижный буртик клапана 9 поджимается пружиной 16 через чашку 10 к внутренней стенке хвостовика корпуса клапана, создавая надежное уплотнение

В корпусе усилителя крепится через резиновый фланец 1 пластмассовый наконечник 29 шланга, в который вмонтирован клапан 30. Он предотвращает попадание горючей смеси в вакуумную полость А усилителя. Когда система расторможена и педаль тормоза находится в исходном положении, толкатель 14 вместе с корпусом 22 клапана и штоком 3 отжаты пружиной 24 в крайнее заднее положение – между головкой клапана 9 и седлом корпуса клапана образуется зазор, так как поршень 5 отжимает клапан от седла.

Вакуумная полость А через канал В, зазор между седлом и клапаном и далее через канал С cсообщается с атмосферной полостью Е.

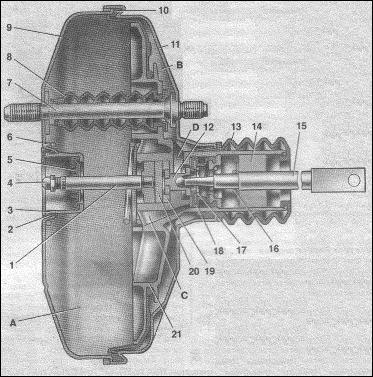

Рис.6:Вакуумный усилитель: 1 – шток; 2 – уплотнительное кольцо фланца главного цилиндра; 3 – чашка корпуса усилителя; 4 – регулировочный болт; 5 – уплотнитель штока; 6 – возвратная пружина диафрагмы; 7 – шпилька усилителя; 8 – уплотнительный чехол; 9 – корпус усилителя; 10 – диафрагма; 11 – крышка корпуса усилителя; 12 – поршень; 13 – защитный чехол корпуса усилителя; 14 – воздушный фильтр; 15 – толкатель; 16 – возвратная пружина толкателя; 17 – пружина клапана; 18 – клапан; 19 – втулка корпуса клапана; 20 – буфер штока; 21 – корпус клапана; А – вакуумная камера; В – атмосферная камера; С, D – каналы.

2. Таблица неисправностей

Вибрация при торможении.

Причина неисправностей	Метод устранения
Деформация тормозного диска	Замените диск(лучше парой)
Овальность тормозного барабана	Проточите или замените барабан
Заклинен поршень в заднем колесном цилиндре	Замените цилиндр

Скрип, визг при торможении.

Предельный износ тормозных накладок	Замените тормозные колодки(лучше одновременно все на одной оси)
Ослабла или сломана стяжная пружина задних тормозных колодок	Замените пружину
Торможение с блокировкой колёс	Не перетормаживайте, применяйте шины, соответствующие условиям движения

Увеличенный ход педали тормоза(педаль ''мягкая'' или ''проваливается'').

Перегрев тормозных механизмов

Дайте остыть тормозам. Проверьте толщину накладок и тормозных дисков. Применяйте в системе только тормозные жидкости, рекомендованные заводом-изготовителем. Вовремя заменяйте

тормозную жидкость.

Повышенное(более 0, 25 мм по краю) биение тормозного диска

Замените диск

Не работает один из контуров рабочей тормозной системы

Устраните утечку жидкости из тормозной системы, прокачайте систему

Ход педали тормоза в пределах нормы( педаль ''жесткая''), но автомобиль тормозит плохо.

Замасливание тормозных дисков, барабанов, накладок

Замасленные диски и барабаны очистите, колодки замените(в крайнем случае сточите на наждаке). Категорически запрещается очищать колодки растворителями! Устраните причину замасливания(замените сальник полуоси)

Заклинивание поршня в цилиндре, колодок в суппорте

Замените цилиндр, очистите контактирующие поверхности колодок и суппорта, перед установкой смажьте их ШРУС-4

Неисправен вакуумный усилитель или негерметичен шланг, соединяющий усилитель с впускным коллектором

Проверьте целостность шланга, его

посадку на штуцерах, затяжку хомутов. Для проверки усилителя: заглушите двигатель, нажмите 5-8 раз на педаль тормоза и, удерживая педаль нажатой, заведите двигатель. При исправном усилителе после запуска двигателя педаль должна ощутимо ''уйти'' вперед.

Неисправный усилитель замените

Неполное растормаживание всех колёс.

Заклинен поршень главного цилиндра(из-за коррозии, поломки возвратных пружин, попадание в жидкость механических примесей)

Замените главный цилиндр, прокачайте систему

Заедание педали тормоза: сломана или вытянулась возвратная пружина, сильно изношены, не смазаны втулки педали, коррозия оси

Замените дефектную пружину, втулки, заложите в них свежую смазку Литол-24, Циатим-201, -221,

Фиол-1У

Притормаживание одного из колёс при отпущенной педали тормоза.

Заклинивание поршня колесного цилиндра	Замените цилиндр
Деформация распорной планки, перекос колодок из-за деформации тормозных щитов	Выправьте или замените распорную планку, тормозные щиты
Перетянут стояночный тормоз, тросы заклинены в оболочках	Отрегулируйте натяжение тросов, смажьте их моторным маслом, если повреждена оболочка или растрёпаны проволочки троса, а также при сильной коррозии-замените их

Плохо держит стояночный тормоз.

Неправильная регулировка привода	Отрегулируйте привод
На поверхности накладок образовалась ледяная или солевая корка(зимой); накладки намокли	В начале движения, на малой скорости проверяйте тормоза. В дождь и после проезда глубоких луж подсушивайте тормоза лёгкими нажатиями на педаль тормоза

При отпускании рычага стояночного тормоза колёса не растормаживаются.

После длительной стоянки автомобиля колодки прилипли(или примёрзли) к барабану

Дёргая за рычаг или тросы, попытайтесь осторожно(чтобы не сорвать тормозные накладки) провернуть колесо. Проверьте лёгкость перемещения тросов в оболочках, поршней в колёсных цилиндрах, жёсткость возвратных пружин тросов стояночного тормоза и стяжных пружин колодок.

При постановке машины на стоянку

по возможности не затягивайте тормоз, а включайте передачу
