Определение неисправностей тормозной системы автомобиля с помощью стенда диагностики тормозной системы

Оглавление

Введение. 4

Глава 1. Назначение и устройство стенда VIDEOline. 5

1.1 Базовая комплектация. 5

1.2 Блок индикаторов. 6

Глава 2. Тормозная система автомобиля ВАЗ 2112. 7

Глава 3. Неисправности тормозной системы и методы их устранения. 11

Глава 4. Работа со стендом VIDEOline. 16

4.1 Запуск тормозного стенда. 16

4.2 Автоматический режим работы 16

4.3 Ручной режим работы 17

4.3.1 Проверка тормозов вручную 17

4.3.2 Проверка тормозов вручную – Проверка одиночного привода. 20

4.3.3 Проверка тормозов вручную – Проверка полного привода. 23

Глава 5. Ремонт выявленных неисправностей. 27

5.1 Снятие главного тормозного цилиндра. 27

5.2 Снятие регулятора давления задних тормозов. 28

5.3 Проверка и регулировка привода регулятора давления задних тормозов 30

5.4 Прокачка системы гидропривода. 31

Глава 6 Экономический расчет. 33

Глава 7. Охрана труда и техника безопасности. 35

7.1 Общие требования безопасности. 35

7.2 Инструкция по охране труда при работе на стенде. 36

7.3 Пожарная безопасность на участке. 39

Заключение. 44

Список литературы 45

Приложение 1. 46

Приложение 2. 48

Приложение 3. 49

Приложение 4. 50

Приложение 5. 51

Введение

Цель данной работы заключается в оценке технического состояния тормозной системы при помощи стенда.

Задачи дипломной работы:

1. Закрепить и расширить теоретические знания по работе с диагностирующим стендом.

Научиться определять причины неисправностей тормозной системы и находить методы их устранения.

Научиться самостоятельно работать с технической и справочной литературой.

Тормозная система является одной из важнейших систем автомобиля. Ее необходимо своевременно диагностировать и осматривать. При диагностике тормозных систем автомобилей сначала выполняют диагностику. Позволяющую оценить техническое состояние тормозной системы автомобиля в целом по значениям следующих параметров: тормозной путь, замедление, тормозная сила, время срабатывания, а затем диагностику, которая устанавливает причины снижения эффективности торможения, определяя неисправность технического состояния отдельных агрегатов и элементов тормозной системы.

Тормозная линия VIDEOline фирмы CARTEC позволяет легко и быстро тестировать тормоза и систему подвески пассажирских автомобилей.

Тормозной стенд в частности разработан для быстрой диагностики в автомастерских. Компьютерная программа предоставляет подробную информацию о состоянии тормозов и системы подвески на проверяемом автомобиле.

Глава 1. Назначение и устройство стенда VIDEOline

Тормозная линия VIDEOline фирмы CARTEC позволяет легко и быстро тестировать тормоза и систему подвески пассажирских автомобилей.

Тормозной стенд в частности разработан для быстрой диагностики в автомастерских. Компьютерная программа предоставляет подробную информацию о состоянии тормозов и системы подвески на проверяемом автомобиле.

Роликовый тормозной стенд измеряет:

- сопротивление качению незаторможенных колес;

- овальность тормозных барабанов;

- тормозную силу на колесах правое/левое;

- разность тормозных сил на колесах правое/левое.

1.1 Базовая комплектация

- Тормозной стенд

- Коммуникационная стойка

- Соединительный кабель 15 м, силовые кабели

- Интерфейс для ПК

- Интерфейс для пульта ДУ

- Влагозащищенные электродвигатели

- Неизнашиваемые датчики

- Оцинковка.

1.2 Блок индикаторов

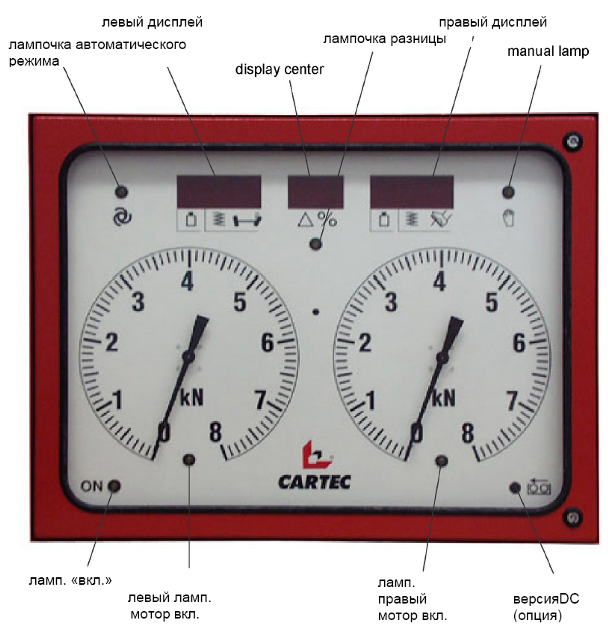

Рис. 2. Блок индикаторов.

Глава 2. Тормозная система автомобиля ВАЗ 2112

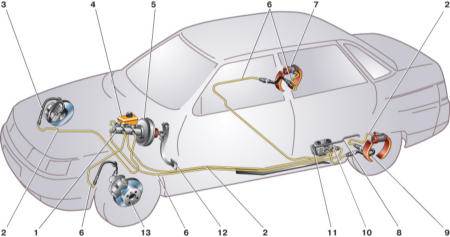

Рис.3 Схема гидропривода тормозов: 1 – главный цилиндр гидропривода тормозов 2 – трубопровод контура "правый передний – левый задний тормоз" 3 – гибкий шланг переднего тормоза 4 – бачок главного цилиндра 5 – вакуумный усилитель 6 – трубопровод контура "левый передний – правый задний тормоз" 7 – тормозной механизм заднего колеса 8 – упругий рычаг привода регулятора давления 9 – гибкий шланг заднего тормоза 10 – регулятор давления 11 – рычаг привода регулятора давления 12 – педаль тормоза 13 – тормозной механизм переднего колеса

Рабочая тормозная система – гидравлическая, двухконтурная (с диагональным разделением контуров), с регулятором давления 10, вакуумным усилителем 5 и индикатором недостаточного уровня тормозной жидкости в бачке. При отказе одного из контуров тормозной системы второй контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

Тормозные механизмы передних колес 13 – дисковые (на автомобилях ВАЗ-21103, -21113 и -2112 – вентилируемые), с однопоршневой плавающей скобой и сигнализатором износа тормозных накладок. Тормозные механизмы задних колес 7 – барабанные, с двухпоршневыми колесными цилиндрами и автоматической регулировкой зазора между колодками и барабаном. Устройство автоматической регулировки зазора расположено в колесном цилиндре.

Главный тормозной цилиндр 1 крепится к корпусу вакуумного усилителя 5 на двух шпильках. В отверстия в верхней части цилиндра на резиновых уплотнениях вставлен полупрозрачный полиэтиленовый бачок 4 с датчиком аварийного уровня жидкости. На бачке нанесены метки максимального и минимального уровней жидкости. В нижней части цилиндра ввернуты два винта, ограничивающие перемещение поршней. Винты уплотнены медными прокладками. В передней части цилиндра (по ходу автомобиля) ввернута заглушка, служащая упором возвратной пружины, также уплотненная медной прокладкой. Поршни в главном цилиндре расположены последовательно, ближайший к вакуумному усилителю приводит в действие правый передний и левый задний тормозные механизмы, а тот, что ближе к заглушке – левый передний и правый задний. Уплотнительные резиновые кольца высокого давления (манжеты) главного тормозного цилиндра и задних колесных цилиндров взаимозаменяемы (номинальный диаметр – 20,64 мм). Уплотнительное кольцо низкого давления – с проточкой, установлено на поршне, контактирующем со штоком вакуумного усилителя.

Вакуумный усилитель 5 расположен между педальным узлом и главным тормозным цилиндром 1 и крепится к кронштейну педального узла на двух шпильках. Усилитель – неразборной конструкции, при выходе из строя его следует заменить. Простейшая проверка исправности усилителя: на автомобиле с заглушенным двигателем несколько раз нажимаем на педаль тормоза и, удерживая педаль нажатой, запускаем двигатель. При исправном усилителе с началом работы двигателя педаль должна уйти вперед. Отказ в работе или недостаточная эффективность вакуумного усилителя могут быть также вызваны негерметичностью шланга, отбирающего вакуум от впускного коллектора.

Регулятор давления задних тормозов 10 крепится двумя болтами к кронштейну в левой задней части кузова. Один из этих болтов (передний) также крепит вильчатый кронштейн рычага привода регулятора давления 11. За счет овальности отверстий для его крепления кронштейн вместе с рычагом можно перемещать относительно регулятора давления, изменяя усилие, с которым рычаг действует на поршень регулятора. С увеличением нагрузки на заднюю ось автомобиля упругий рычаг также нагружается, передавая усилие на поршень регулятора давления. При нажатии на педаль тормоза давление жидкости стремится выдвинуть поршень наружу, чему препятствует усилие со стороны упругого рычага. Когда система приходит в равновесие, клапан, расположенный в регуляторе, изолирует задние тормозные цилиндры от главного тормозного цилиндра, не допуская дальнейшего роста тормозного усилия на задней оси и препятствуя опережающей блокировке задних колес по отношению к передним. При увеличении нагрузки на заднюю ось, когда сцепление задних колес с дорогой улучшается, регулятор обеспечивает большее давление в колесных цилиндрах и наоборот – с уменьшением нагрузки давление падает. В корпусе регулятора имеется отверстие, закрытое заглушкой. Подтекание тормозной жидкости из этого отверстия говорит о негерметичности уплотнительных колец регулятора.
