Проверка и регулирование элементов тележки моторного вагона электропоезда

Содержание

Лабораторная работа № 1 «Осмотр тележки электропоезда в объёме ТО-1»

Лабораторная работа № 2 «Проверка и измерение основных параметров бандажа колёсных пар»

Лабораторная работа № 3 «Демонтаж и монтаж бесчелюстной буксы»

Лабораторная работа № 4 «Проверка состояния и действия механизма автосцепки с помощью шаблона 940 р»

Лабораторная работа № 5 «Определение коэффи

циента неупругого сопротивления гидравлического гасителя колебания»

Лабораторная работа № 6 «Осмотр, проверка и регулирование быстродействующего выключателя»

Лабораторная работа № 7 «Проверка и регулирование реле ускорения»

Лабораторная работа № 8 «Снятие статических характеристик крышевого токоприёмника»

Лабораторная работа № 1

«Осмотр тележки электропоезда в объёме ТО-1»

Цель работы: получение навыков при проверке и осмотре основных элементов тележки моторного вагона.

Приборы, инструменты: тележка электропоезда ЭР – 1, смотровой молоток, штанга для измерения расстояния между внутренними гранями бандажа.

Программа работы: проверка крепления узлов и деталей тележки. Замер между внутренними гранями бандажа.

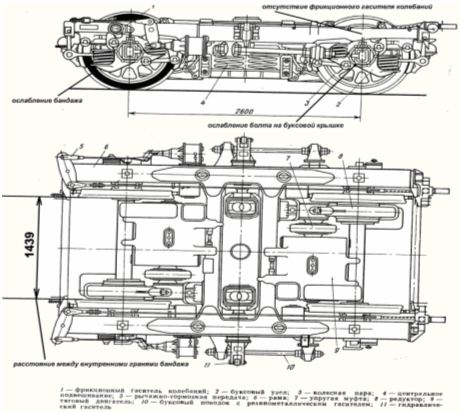

Вывод: В процессе проведения лабораторной работы были выявлены такие недостатки данной тележки, как отсутствие фрикционного гасителя колебаний с левой стороны тележки, ослабление бандажа с левой стороны тележки 1 колёсной пары, ослабление болта на буксовой крышке с правой стороны тележки 1 колёсная пара, а также получил навыки по работе со штангой для измерения внутренних грань бандажа.

Лабораторная работа № 2

«Проверка и измерение основных параметров бандажа колёсных пар»

Цель работы: получение навыков при работе с шаблонами по проверке бандажей колёсной пары.

Приборы, инструменты: элемент колёсной пары, шаблоны № 315, УТ – 1, У 610, У 610 А, 372.

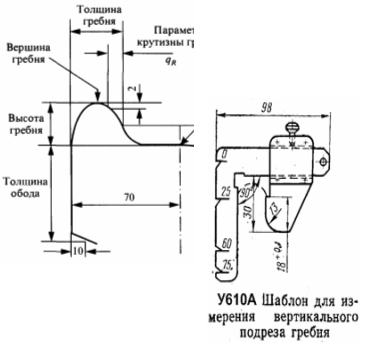

Программа работы: Провести замеры таких параметров, как высоту гребня, толщину гребня, прокат, вертикальный подрез гребня, толщину бандажа.

Высота гребня – расстояние, измеренное по вертикали между вершиной гребня и поверхностью круга катания бандажа.

Толщина гребня - расстояние, измеренное по горизонтали на высоте 13мм от поверхности круга катания колеса между двумя точками, лежащими по разные стороны от вершины гребня;

Прокат - измеряется абсолютным шаблоном 315. При измерении вертикальный движок шаблона устанавливают на расстоянии 70 мм от внутренней грани колеса, а шаблон свободно накладывают на обод колеса. Чтобы вертикальный движок установить на расстоянии 70мм от внутренней грани колеса, необходимо поворотом стопорного винта ослабить рамку движка, передвижением последнего по прорези совместить риски на шаблоне и рамке и завернуть стопорный винт.

Величину проката отсчитывают по делениям, нанесённым на рамке вертикального движка и риске, имеющейся на самом движке. Если прокат смещён относительно круга, измерительную ножку ставят в месте наибольшего износа. Для выявления наибольшего проката измерения производят в нескольких местах по окружности обода колеса.

Для измерения толщины гребня применяют абсолютный шаблон 315, который устанавливается так же, как и при проверке проката. Чтобы выявить толщину гребня, нужно горизонтальную измерительную ножку шаблона подвести до соприкосновения с гребнем и на горизонтальной шкале прочесть величину действительной толщины гребня.

Вертикальный подрез - гребня является следствием нарушения нормальных условий работы колёсных пар. Подрез гребня особенно часто образуется: у четырёхосных вагонов, имеющих большую разность баз боковых рам тележек; при большой разности диаметров колёс, насаженных на одну ось; если имеется большой зазор между буксами и челюстями, а так же перекос рамы тележки; от несимметричной насадки колёс на оси.

Изношенный гребень колеса может вызвать сход вагона с рельсов, в особенности на противошёрстных стрелках. Поэтому к работе под вагонами не допускаются колёсные пары, имеющие вертикальный подрез гребня, верхний край которого находится на расстоянии 18мм и более от поверхности катания колёс. Для выявления вертикального подреза гребня применяют специальный шаблон У 610 А. Колёсную пару бракуют, если вертикальная поверхность движка соприкасается хотя бы только в верхней части с подрезанной поверхностью гребня.

Износ по толщине ободьев колёс наблюдается после продолжительной работы колёсных пар в эксплуатации и неоднократных обточек колёс на станке. Измеряют толщину ободьев в наиболее тонком месте шаблоном, называемом толщиномером 372.Для этого ножку шаблона устанавливают на расстоянии 70 мм и толщиномер линейкой плотно прижимают к внутренней грани обода. Затем, двигая движок, подводят ножку к поверхности катания. Цифры, нанесённые на линейке шаблона и совпадающие с указательной чертой на движке, показывают действительную толщину обода с учётом износов на поверхности катания колеса.

Вывод: В процессе проведения лабораторной работы я научился проверять и замерять основные параметры бандажей колёсных пар, а также пользоваться шаблонами при измерении.

Лабораторная работа № 3

«Демонтаж и монтаж бесчелюстной буксы»

Цель работы: получение навыков при монтаже и демонтаже буксовых узлов.

Приборы, инструменты: высокочастотный преобразователь ПНТО – 280, высокочастотный индуктор, ось колёсной пары, буксы.

Программа работы: горячая посадка внутренних колец, описание последовательности монтажа (демонтажа) элементов буксового узла.
