Устройство и принципы действия

Дирижабль (от фр. dirigeable — управляемый) - летательный аппарат легче воздуха, аэростат с двигателем, благодаря которому дирижабль может двигаться независимо от направления воздушных потоков.

Двигатели. Самые первые дирижабли приводились в движение паровым двигателем или мускульной силой, в 80-х годах XIX века были применены электродвигатели, c 1890-х

стали широко применяться двигатели внутреннего сгорания. На протяжении XX века дирижабли оснащались практически исключительно ДВС — авиационными и, значительно реже, дизельными (на некоторых цеппелинах и некоторых современных дирижаблях). В качестве движителей используются воздушные винты. Стоит также отметить крайне редкие случаи применения турбовинтовых двигателей — в дирижабле GZ-22 «The Spirit of Akron» и советском проекте «Д-1». В основном подобные системы, равно как и реактивные, остаются лишь на бумаге. В теории, в зависимости от конструкции, часть энергии подобного двигателя может быть использована для создания реактивной тяги.

Полёт. Набор высоты и снижение производят, наклоняя дирижабль рулями высоты — двигатели тогда тянут его вверх или вниз. Сбрасывание балласта и выпуск газа в полёте производят редко: например, выпускают газ при выработке топлива. Из-за этой особенности стрелки на кайзеровских «цеппелинах» должны были получить разрешение командира на стрельбу из станковых пулемётов, чтобы ненароком не воспламенить выпущенный водород.

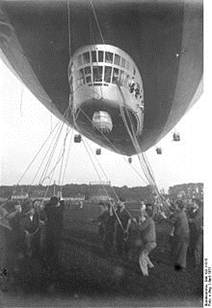

Причаливание. Часто думают, что дирижабль 1930‑х гг. мог приземляться вертикально, как вертолёт — в действительности же это осуществимо только при полном отсутствии ветра. В реальных условиях для посадки дирижабля требуется, чтобы находящиеся на земле люди подобрали сброшенные с разных точек дирижабля канаты и привязали их к подходящим наземным объектам; затем дирижабль можно подтянуть к земле. Наиболее же удобный и безопасный способ посадки (особенно для больших дирижаблей) — причаливание к специальным мачтам.

С вершины причальной мачты сбрасывали канат, который прокладывали по земле по ветру. Дирижабль подходил к мачте с подветренной стороны, и с его носа также сбрасывали канат. Люди на земле связывали эти два каната, и затем лебёдкой дирижабль подтягивали к мачте — его нос фиксировался в стыковочном гнезде. Причаленный дирижабль может свободно вращаться вокруг мачты, как флюгер. Стыковочный узел мог двигаться по мачте вверх-вниз — это позволяло опустить дирижабль ближе к земле для погрузки/разгрузки и посадки/высадки пассажиров.

Чтобы завести дирижабль в ангар при сильном ветре, требовались усилия до 200 человек.

Типы дирижаблей

По конструкции. По конструкции дирижабли подразделяются на три основных типа: мягкий, полужёсткий и жёсткий.

В мягкой и полужёсткой системах матерчатый корпус служит также оболочкой для газа. Дирижабли полужёсткого типа отличаются наличием в нижней (как правило) части оболочки металлической (в большинстве случаев) фермы, препятствующей деформации оболочки. Примером полужесткого дирижабля является дирижабль «Италия». Килевая ферма состояла из стальных шпангоутов треугольной формы, соединённых стальными же продольными стрингерами. Спереди к килевой ферме было прикреплено носовое усиление, представлявшее собой стальные трубчатые фермы, скреплённые поперечными кольцами, сзади — кормовое развитие. Также к килевой ферме были подвешены гондолы: в одной располагались рубка управления и пассажирские помещения, в трёхмотогондолах — двигатели. В дирижаблях мягкой и полужёсткой систем неизменяемость внешней формы достигается избыточным давлением несущего газа, постоянно поддерживаемым баллонетами — мягкими ёмкостями, расположенными внутри оболочки, в которые нагнетается воздух.

В жёстких дирижаблях неизменяемость внешней формы обеспечивалась металлическим каркасом, обтянутым тканью, а газ находился внутри жёсткого каркаса в мешках (баллонах) из газонепроницаемой материи. Жёсткие дирижабли имели ряд недостатков, вытекавших из особенностей их конструкции: например, спуск на неподготовленную площадку без помощи людей на земле был чрезвычайно труден, и стоянка жёсткого дирижабля на подобной площадке, как правило, заканчивалась аварией, так как хрупкий каркас при более-менее сильном ветре неминуемо разрушался, ремонт каркаса и замена его отдельных частей требовали значительного времени и опытного персонала, поэтому стоимость жёстких дирижаблей была очень высока.

Монококовые бескаркасные дирижабли — конструкции дирижаблей с металлической обшивкой — возникли в 1890-е годы с целью уменьшить сопротивление воздуха. В 1920-е годы началось применения обшивки из алюминиевых сплавов. За всю историю дирижаблестроения было построено только четыре таких дирижабля, и из них только один —экспериментальный американский ZMC-2 — успешно (хотя и нечасто) летал в течение нескольких лет.

По принципу получения подъёмной силы. Гибридные дирижабли тяжелее воздуха и являются комбинацией аэростата и аэродинамического летательного средства. Предположительно они могут иметь лучшие аэродинамические характеристики, чем дирижабли как таковые. Дирижабль германского производства Zeppelin NT часто ошибочно называют гибридным дирижаблем, поскольку он немного тяжелее воздуха. Однако лишь летательные средства, берущие как минимум 40 % подъёмной силы от тяги двигателей, могут считаться гибридными.

По форме. По форме дирижабли делятся на:

· сигарообразные с уменьшенным лобовым сопротивлением (таких большинство)

· все прочие дирижабли, в задачи которых входит зависание над землей или медленный полёт:

§ эллипсоидные — в виде эллипсоида (с уменьшенным сопротивлением боковому ветру);

§ дисковые — в виде диска;

§ линзообразные — в виде двояковыпуклой линзы;

§ тороидальные — в виде тора, предназначенные для использования в качестве воздушного крана;

§ V-образные;

§ «вертикальные дирижабли», напоминающие по форме летающие небоскребы [7] — предназначены для полётов над городами, где улицы создают условия для сильного ветра, дующего вдоль зданий, что приводит к турбулентным течениям воздуха.
