Определение неисправностей тормозной системы автомобиля с помощью стенда диагностики тормозной системы

Лампочка слева:

Срабатывает, когда выбрано тестирование одноколёсного или полного привода.

Мигает, когда левый двигатель находится в стадии начала работы.

Зажигается, когда левый мотор работает.

Мигает после тестирования тормозов, когда из-за снижения произошло выключение.

Лампочка справа:

Срабатывает, когда выбрано тестирование одноколёсного или полного привода.

Миг

ает, когда правый двигатель находится в стадии начала работы.

Зажигается, когда правый мотор работает.

Мигает после тестирования тормозов, когда из-за снижения произошло выключение.

Левая и правая лампочки начинают мигать, когда во время тестирования тормозов производится измерение овальности.

При численных показателях, таких как масса, при операции установки времени или калибровки, левая и правая лампочки начинают мигать попеременно.

Приложение 2

Кнопки на блоке индикаторов

Кнопка «Auto Off»:

Если на BDE нет автомобиля, автоматический режим выключается.

Текущее значение BDE (если производится эта операция) тут же будет стёрто.

Переключение на следующие шаги тестирования при операции обслуживания и калибровки.

Кнопка «Auto On»:

Если на ВDE нет автомобиля, автоматический режим будет включён.

Если на BDE находится автомобиль, оба ролика будут немедленно активированы.

Кнопка «Cal Check»:

Сенсоры силы торможения и FWT или баланса идут в сигнал для итоговой калибровки.

Вариант:

Кнопка «Left On»:

Если на BDE находится автомобиль, левый комплект роликов будет немедленно активирован.

Кнопка «Right On»:

Если на BDE находится автомобиль, правый комплект роликов будет немедленно активирован.

Приложение 3

Обозначения клавиш и учетный лист

Функции клавиш

F2 = начать распечатку

F3 = вызов оценки оси

F4 = вызов полной оценки с графическими схемами

F5 = вызов оценки тестера подвески (только для версии VIDEOline)

F6 = вызов базы данных

F7 = выбрать клиента для C-Net (только c интерфейсом C-Net)

F8 = стереть все сохранённые данные по осям, а также данные клиентов

F9 = переключиться с ПОЛУАВТОМАТИЧЕСКОГО РЕЖИМА РАБОТЫ на АВТОМАТИЧЕСКИЙ или наоборот

F10 = начать тестирование тормозов для мотоцикла (опция)

F11 = начать полностью автоматический режим работы (опция)

F12 = передать данные на компьютер C-Net (только с интерфейсом C-Net) Shift + F12 = выбрать типы автомобилей, ранее отмеченные как выключенные, и отметить их как включенные (опция изменения текста онлайн должна быть включена)

Учётный лист.

После того, как программа запущена, на экране «главное меню» появляется так называемый учётный лист. В этот учётный лист внесены все параметры тестируемого автомобиля, тип автомобиля и соответствующая распечатка данных. С этого учётного листа можно выходить в другие страницы с помощью мышки или функциональных клавиш. Таким же образом можно выполнять различные функции.

Приложение 4

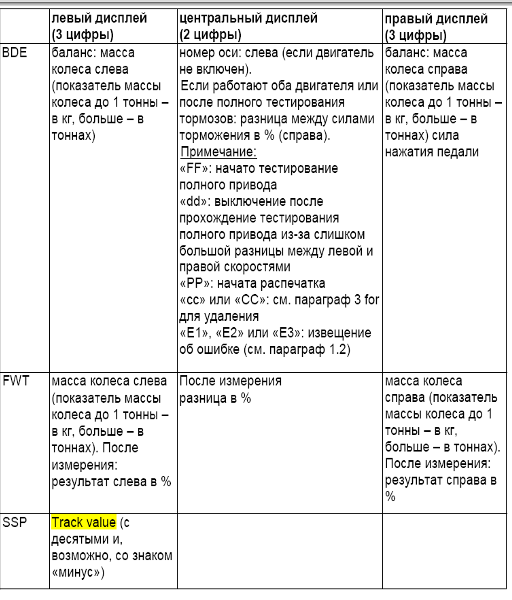

Показатели на дисплеях

Приложение 5

Сокращения

Необходимо обратить внимание на расшифровку сокращений, используемых в данной курсовой работе.

Продукты:

BDE = роликовое устройство проверки тормозов Roller Brake Tester

FWT = устройство проверки подвески Suspension Tester

SSP = устройство проверки заноса Sideslip Tester

Общие термины:

VDA = передняя ось

HIA = задняя ось

HDB = ручной тормоз

FSB = стояночный тормоз

BBA = рабочая тормозная система
