Проектирование механизированной технологии по ремонту железнодорожного пути

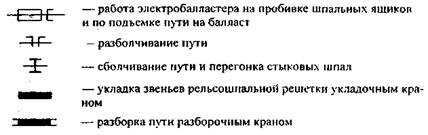

Рисунок 2 – Технологическая схема капитального ремонта с очисткой балласта машиной СЧ-600

Для выбранной технологической схемы выбирают комплект машин.

Таблица 1 – Комплект машин

Длины по осям автосцепок выбранных путевых машин, применяемых в данном технологическом процессе приведены в таблице 2.

Таблица 2 - Длины путевых машин по осям автосцепок

3 Определение основных параметров технологического процесса

Длина поезда СЧ-600 , м:

(1)

где

- длина универсального тягового модуля, м;

- длина машины СЧ-600, м;

- длина механизированного бункерного полувагона, м;

- длина концевого механизированного бункерного полувагона, м;

- количество механизированных бункерных полувагонов, ш (=5).

м.

Длина путеразборочного и путеукладочного поездов, м:

(2)

где - длина укладочного крана по стреле, м;

-длина прикрановой платформы, м;

- длина несамоходной грузовой платформы, м;

- длина моторной платформы, м;

- длина пассажирского вагона, м;

- длина платформы прикрытия пассажирского вагона от тепловоза по условию техники безопасности, м;

- длина локомотива, м;

- количество несамоходных грузовых платформ при разборке (укладке), шт:

, (3)

- общее количество пакетов РШР.

, (4)

где фронт работ, м(=1500м);

nр(у)зв – количество звеньев в одном пакете при разборке и укладке, шт.

(5)

где l/пак – длина пакета находящийся на платформе крана, м (l/пак=17м);

Gпл.кран. – грузоподъемность платформы крана, кг (Gпл.кран.=40000кг);

mр.ш.р. – масса рельсошпальной решетки, кг.

mр.ш.р.=2∙mр+Nшп.зв×mшп., (6)

где mр – масса одного рельса, кг (Р50 – 1292кг; Р65-mр=1618кг);

mшп – вес одной шпалы со скреплением, кг (дерв. - mшп=90кг; ж.б.-250кг);

Nшп.зв – количество шпал в одном звене, шп.

(7)

.

mр.ш.р.дерев.=2×1292+46×90=6724 кг.

Принимаем в пакете при разборке nрзв=6шт.

mр.ш.р.дерев.=2×1618+46×250=14736 кг.

Принимаем в пакете при разборке nузв=5шт.

При разборке количество пакетов:

пак.

При укладке количество пакетов:

пак.
