Система смазки и охлаждения двигателя автомобиля

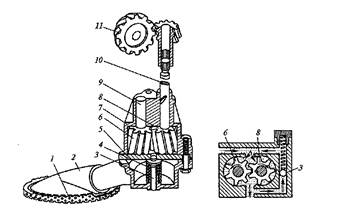

Рис. 3. Масляный насос с шестернями наружного зацепления:

1 — сетка; 2 — патрубок; 3 — клапан; 4 — пружина; 5 — крышка; 6, 8, 11 — шестерни; 7 — корпус; 9 — ось; 10 — вал

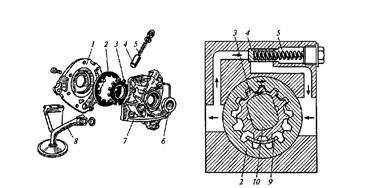

Рис. 4. Масляный насос с шестернями внутрен

него зацепления: 1 — корпус; 2, 3 — шестерни; 4 — клапан; 5 — пружина; 6 — манжета; 7 — крышка; 8 — маслоприемник; 9 — выступ; 10 — вал

Масляный насос другого типа (рис. 4) имеет две шестерни внутреннего зацепления. Он состоит из корпуса 1, крышки 7, ведущей 3 и ведомой 2 шестерен, маслоприемника 8 и редукционного клапана 4. Корпус насоса отлит из чугуна. Он имеет две полости (всасывания и нагнетания), которые разделены между собой выступом 9. Ведущая и ведомая шестерни изготовлены из спеченного материала и размещены внутри корпуса. Ведущая шестерня 3 установлена на переднем конце коленчатого вала 10, который уплотняется в крышке насоса манжетой 6. К корпусу прикреплены маслоприемник с фильтрующей сеткой и крышка. Крышка 7 насоса отлита из алюминиевого сплава. В ней размещен редукционный клапан 4, давление срабатывания которого обеспечивается пружиной 5. При вращении шестерен масло через маслоприемник поступает во всасывающую полость насоса. Оно заполняет впадины между зубьями шестерен, переносится в полость нагнетания и под давлением направляется в приемный канал блока цилиндров. Редукционный клапан срабатывает при возрастании давления выше допустимого и перепускает часть масла из нагнетательной полости насоса во всасывающую. Подача насоса равна 34 л/мин при частоте вращения ведущей шестерни 6000 мин -1, а создаваемое Давление — 0,5 МПа. Масляный фильтр очищает масло от твердых частиц (продуктов износа трущихся деталей, нагара и т.п.), так как они вызывают повышенное изнашивание деталей и засоряют масляные магистрали.

Рис. 5. Масляный фильтр; 1 — корпус; 2 — днище; 3, 5 — клапаны; 4, 6 — отверстия; 7 — кольцо; 8— крышка; 9 — фильтрующий элемент

На легковых автомобилях применяется масляный фильтр полнопоточный (пропускает все нагнетаемое масло), неразборный, с перепускным и противодренажным клапанами. В корпусе 1 фильтра (рис. 5) находится бумажный фильтрующий элемент 9 со специальной вставкой из вискозного волокна. Нагнетаемое насосом масло поступает через отверстия о в днище z в наружную полость фильтра, проходит через поры фильтрующего элемента 9, очищается в нем и выходит в масляную магистраль блока цилиндров из центральной части фильтра через отверстие 4. Вставка фильтрующего элемента очищает масло при пуске холодного двигателя, когда оно не может пройти через поры бумажного фильтрующего элемента. При сильном загрязнении фильтра, а также при повышенной вязкости масла (при низких температурах) открывается перепускной клапан 5 масляного фильтра, имеющий пружину, и неочищенное масло из фильтра поступает в масляную магистраль. Противодренажный клапан 3, выполненный в виде манжеты из специальной маслостойкой резины, пропуская масло в фильтр, предотвращает вытекание его из смазочной системы в масляный поддон при неработающем двигателе. Это позволяет ускорить подачу масла к трущимся поверхностям деталей двигателя после его пуска. Масляный фильтр крепится к блоку цилиндров на специальном резьбовом штуцере, для чего в днище фильтра имеется резьбовое отверстие 4. Резиновое кольцо 7, надетое на крышку 8, обеспечивает герметичность установки фильтра на блоке цилиндров двигателя. Для эффективной очистки масла фильтр заменяют при смене масла в двигателе. На автомобилях широкое применение также имеют фильтры центробежной очистки масла, или центрифуги. В центрифуге очистка масла производится за счет центробежных сил, которые отбрасывают механические примеси к стенкам вращающегося ротора. В корпусе 3 (рис. 6) фильтра с крышкой 6 неподвижно закреплена ось / с внутренним каналом и выходными отверстиями. На оси на радиально-упорном подшипнике 8 и двух втулках установлен ротор 4 с колпаком 5, фильтрующей сеткой 7 и жиклерами 2, выходные отверстия которых направлены в противоположные стороны.

При работе двигателя масло поступает внутрь оси /, проходит через выходные отверстия и направляется во внутреннюю полость ротора. Затем проходит через фильтрующую сетку 7, идет вниз и выпрыскивается под давлением из жиклеров I в корпус фильтра, под воздействием струй масла, направленных в противоположные стороны, создается реактивный момент, который вращает ротор, заполненный маслом. При этом под действием центробежных сил механические примеси, находящиеся в масле, оседают плотным слоем на стенках колпака 5 ротора. Очищенное масло, выпрыскиваемое жиклерами, стекает в масляный поддон двигателя. Частота вращения ротора фильтра достигает 5000 .7000 мин4, что обеспечивает качественную очистку масла.

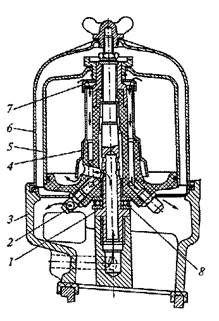

Рис. 6. Фильтр центробежной очистки масла: 1 – ось; 2 – жиклер; 3 – корпус; 4 – ротор; 5 – колпак; 6 – крышка; 7 – сетка; 8 – подшипник

На рис. 7 представлена смазочная система двигателя легкового автомобиля ГАЗ. Смазочная система комбинированная, с масляным радиатором и с закрытой вентиляцией картера двигателя. В смазочную систему входят масляный поддон 12, масляный насос 11 с редукционным клапаном 2 и маслоприемником 1, масляный фильтр 7, главная масляная магистраль 5, масляные каналы в головке и блоке цилиндров и в коленчатом вале, заливная горловина 6, маслоизмерительный стержень (щуп) и масляный радиатор 3 с краном 10, предохранительным клапаном 9 и соединительными шлангами. Давление масла в смазочной системе контролируется датчиком 4 указателя давления масла и датчиком 8 сигнализатора (лампы) аварийного давления. Масляный радиатор предназначен для охлаждения масла при больших скоростях движения и при эксплуатации автомобиля летом. Он установлен перед радиатором системы охлаждения двигателя и включается с помощью крана 10, предохранительный клапан 9 открывает проход масла в радиатор при давлении 0,07 . 0,09 МПа. Масло из радиатора сливается по шлангу в масляный поддон.

Рис. 7. Смазочная система с масляным радиатором: 1 – маслоприемник; 2, 9 — клапаны; 3 — радиатор; 4, 8 — датчики; 5 — магистраль; 6 — горловина; 7 — фильтр; 10 — кран; 11 — насос; 12 — поддон

1.3 Вентиляция картера двигателя

Автомобили выделяют в окружающую среду много ядовитых веществ, из которых 65 % содержат отработавшие газы, 20% — картерные газы и 15% — пары топлива. Вентиляция картера двигателя и ее тип существенно влияют на количество выделяемых в окружающую среду токсичных веществ. Вентиляция картера двигателя предназначена для удаления картерных газов (состоящих из горючей смеси и продуктов сгорания), которые разжижают масло и образуют смолистые вещества и кислоты. Кроме того, картерные газы повышают давление в картере двигателя и вызывают утечку масла через уплотнения. На легковых автомобилях система вентиляции картера двигателя закрытого типа. Она обеспечивает за счет вакуума во впускном трубопроводе принудительное удаление картерных газов в цилиндры двигателя на догорание. В результате предотвращается попадание картерных газов в салон кузова автомобиля и уменьшается выброс ядовитых веществ в окружающую среду. При работе двигателя (рис. 8) картерные газы отсасываются через маслоотделитель 7 и шланг 6 в вытяжной коллектор 4 воздушного фильтра 3. Из вытяжного коллектора при холостом ходе и малых нагрузках двигателя газы поступают через шланг 2 и золотник 1 под дроссельные заслонки карбюратора.
