Система питания двигателей автобусов ПАЗ

ПАЗ City - городской переднеприводный, низкопольный автобус малого класса на 25 мест на шасси Volkswagen T5 Transporter. Низкий уровень пола позволяет без затруднений садиться в автобус людям с ограниченными возможностями и пенсионерам, актуален как для крупных мегаполисов, так и для малых городов.

Сегодня завод имеет Сертификат соответствия системе менеджмента качества ISO 9001 в отношении

разработки, производства, гарантийного и сервисного обслуживания автобусов.

Автобус ПАЗ – самый массовый российский автобус. Ежегодный выпуск автобусов малого класса составляет более 12 тыс. единиц. Это почти 80% годового производства таких автобусов в России.

В 2007 году ПАЗу исполнилось 75 лет.

1.2 Анализ достоинств модифицированных конструкций относительно предшествующего решения системы и составление их принципиальных схем

ПАЗ 672

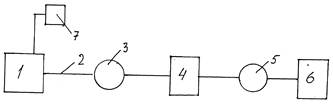

Схема системы питания:

1-топливный бак, 2-трубки топливопровода, 3-фильтр отстойник, 4-топливный насос, 5-фильтр тонкой отчистки, 6-карбюратор, 7-датчик указателя уровня топлива.

ПАЗ 4230

Схема системы питания:

1 - топливный бак, 2 - фильтр грубой очистки топлива, 3 - трубки топливные низкого давления,

4 - подкачивающий насос, 5 - топливный насос высокого давления, 6 - трубка пневмокорректора,

7 - впускная труба, 8 - трубка перепускная, 9- трубка высокого давления, 10- форсунка первого цилиндра, 11- фильтр тонкой очистки топлива, 12- трубка сливная, 13 - клапан избыточного давления, 14 - пневмокорректор, 15 - электромагнитный клапан останова двигателя.

автомобиль модифицированный конструкция система

Сравнительная таблица преимуществ и недостатков бензиновых и дизельных двигателей

Если автомобиль оборудован дизельным двигателем, то в процессе эксплуатации будут значительно сэкономлены средства за счет более низкой стоимости топлива и его меньшего расхода.

У дизельного двигателя степень сжатия находится в пределах 20-22 единицы по сравнению с 9-10 у бензиновых двигателей, что обеспечивает более высокий КПД. Кроме того, у дизеля регулирование рабочей смеси в основном качественное, т.е. вне зависимости от частоты вращения коленчатого вала и нагрузки в цилиндры подается практически одинаковое количество воздуха, а количество используемого топлива увеличивается с нагрузкой. Но даже при полной мощности масса впрыскиваемого топлива в 1,5-1,7 раза меньше, чем у бензинового двигателя такого же рабочего объема. Это означает, что действительная степень сжатия, т. е. давление и температура конца сжатия, не зависит от нагрузки, а рабочая смесь по сравнению с бензиновым двигателем всегда очень бедная. Эти факторы обеспечивают дизелю высокую эффективность сгорания и последующего расширения и на частичных нагрузочных режимах.

Дизельное топливо, как правило, дешевле, расход топлива дизельного двигателя меньше, чем бензинового.

Дизельный двигатель выдает высокий крутящий момент в широком диапазоне оборотов, что делает автомобиль с дизельным двигателем более эластичным в движении, чем такой же автомобиль с бензиновым двигателем.

По сравнению с бензиновыми двигателями в выхлопных газах дизельного двигателя, как правило, меньше окиси углерода (СО).

Важным аспектом, касающимся безопасности, является то, что дизельное топливо нелетучее (т.е. легко не испаряется) и, таким образом, вероятность возгорания у дизельных двигателей намного меньше, тем более что в них не используется система зажигания.

В условиях эксплуатации стабильность мощностных показателей и расхода топлива зависит в первую очередь от сопротивления воздухоочистителя, которое влияет на наполнение цилиндров воздухом (в том числе и двигателей с турбонаддувом), угла опережения впрыска топлива, давления начала подъема иглы форсунки (давления начала впрыска), качества распыла топлива форсунками, а также от характера (закона) подачи топлива топливным насосом высокого давления.

Следует отметить, что стабильность регулировочных параметров системы подачи топлива у дизельных двигателей выше, чем у бензиновых. Однако в процессе эксплуатации нужно строго контролировать качество очистки воздуха и топлива, а также исключить возможность перегрева двигателя, что незамедлительно повлияет на работу форсунок и поршневой группы.

Дизельные двигатели более долговечны, чем бензиновые, что объясняется более прочным и жестким выполнением блока цилиндров, коленчатого вала, деталей цилиндропоршневой группы, головки блока цилиндров и применением дизельного топлива, которое в отличие от бензина в известной степени также является смазочным материалом.

К недостаткам дизельных Двигателей следует отнести большую массу, меньшую литровую мощность, повышенный шум из-за высокого давления сгорания и затрудненный пуск при отрицательных температурах окружающего воздуха, особенно у автомобилей прошедших 100 000 км и более. В процессе эксплуатации изнашиваются плунжерные пары топливного насоса высокого давления, нарушается герметичность посадки иглы форсунки, что приводит на низких оборотах при пуске (70—90 оборотов в минуту) к плохому распылению шва. В то же время в результате появившегося износа цилиндропоршневой группы на такой частоте вращения заметно увеличивается прорыв сжимаемого воздуха в картер, а значит, давление и температура не достигают значений, необходимых для воспламенения распыленного топлива.
