Разработка технологии технического обслуживания и ремонта силовых агрегатов, трансмиссии и ходовой части автомобиля

Примечание: П - проверка и/или регулировка (ремонт или замена при необходимости);

З - замена; МЗ - затяжка до регламентированного момента.

24/48- время в месяцах: 24 - периодичность проверки, 48 - периодичность замены.

1. После пробега 80000 км (или 48 месяцев) проверять каждые 20000 км (или 12 месяцев).

2. При эксплуатации в тяжелых условиях производить техническое обслуживан

ие в 2 раза чаще.

3. При эксплуатации на пыльных дорогах проверяйте каждые 2500 км (или 3 мес.).

4. Проверка работоспособности и при необходимости замена каждые 100000 км.

2.Техническое обслуживание двигателя 1JZ-GE

2.1 Проверка моторного масла

1. Проверить качество моторного масла, визуально оценить его состояние: наличие воды, обесцвечивание, загрязнение, разжижение. При плохом качестве заменить масло. Используйте моторные масла в соответствии с рекомендациями.

Качество масла по классификации API для бензинового двигатели не должно быть ниже SH.

Вязкость масла (по классификации SAE) подбирается согласно диаграмме (рис.1) температурного диапазона, соответствующей условиям эксплуатации автомобиля до следующей замены масла.

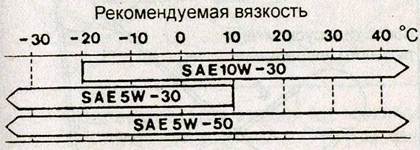

Рис.1 Диаграмма температурного режима

2. Проверить уровень масла, который должен быть между метками «L» и «F» (рис.2). При низком уровне масла проверить отсутствие утечек и долить масло до отметки «F».

Рис.2 Щуп

2.2 Замена моторного масла и фильтра

1. Слить старое моторное масло.

а) Снять крышку маслозаливной горловины.

б) Отвернуть сливную пробку и слить масло в емкость.

2. Заменить масляный фильтр.

а) Используя специнструмент, снять масляный фильтр.

б) Проверить и очистить привалочную поверхность для масляного фильтра на блоке цилиндров.

в) Нанесение нового моторного масла на поверхность прокладки нового масляного фильтра.

г) Навернуть новый фильтр рукой до плотного прилегания прокладки к контактной поверхности.

д) Используя специнструмент, довернуть масляный фильтр на 3/4 оборота.

3. Залить новое моторное масло.

а) Очистить сливную пробку, при необходимости установить новую прокладку и затянуть сливную пробку (момент затяжки равен 25 Н∙м).

б) Залить новое моторное масло (табл.3).

Таблица 3

в) Установить крышку маслозаливной горловины.

4. Запустить двигатель и проверить отсутствие утечек.

5. Проверить уровень моторного масла.

2.3 Проверка и замена охлаждающей жидкости

1. Проверить уровень охлаждающей жидкости в расширительном бачке. Уровень охлаждающей жидкости на холодном двигателе должен находиться между метками «LOW» и «FULL» на стенке расширительного бачка.

При низком уровне проверить отсутствие утечек и добавить охлаждающую жидкость до метки «FULL» (прогретый двигатель) и метки «LOW» (холодный двигатель).

2. Проверить качество охлаждающей жидкости.

Не должно быть чрезмерных отложений ржавчины и накипи вокруг крышки радиатора или заливной горловины радиатора. Жидкость не должна содержать масла. Если охлаждающая жидкость грязная, очистите каналы системы охлаждения и замените жидкость.

3. Замена охлаждающей жидкости.

а) Снимите крышку радиатора.

б) Слить охлаждающую жидкость через сливной кран радиатора и сливную пробку двигателя.

в) Закрыть сливной кран радиатора и затянуть сливную пробку двигателя (момент затяжки пробки равен 29 Нм).

г) Медленно залить в систему охлаждения новую охлаждающую жидкость.

Заправочная емкость - 6,9 л

д) Установить крышку радиатора.

е) Прогреть двигатель и проверить его на наличие утечек.

ж) Проверить уровень охлаждающей жидкости и долить при необходимости.

2.4 Проверка и очистка воздушного фильтра

1. Снять воздушный фильтр.

2. Проверить воздушный фильтр и убедиться, что он не поврежден и не имеет масляных пятен. При необходимости заменить воздушный фильтр.

3. Сжатым воздухом полностью продуть верхнюю часть элемента, а затем нижнюю. Продувать следует фильтрующий элемент против хода воздуха.

4. Установить воздушный фильтр и закрыть крышку воздушного фильтра.

2.5 Проверка ремней привода навесных агрегатов

1. Проверить ремни привода на износ и повреждения. При обнаружении дефекта заменить ремень.

2. Проверить и отрегулировать натяжение ремня привода навесных агрегатов. При нажатии на ремень с усилием 98 Н (10 кг) ролик-натяжитель должен переместиться вниз.

- Проверить, что ремень не соскальзывает с ролика-натяжителя.

- Проверить поверхность ролика-натяжителя и плавность его вращения. При необходимости заменить натяжитель.

- Проверить, что метка на натяжителе находится в зоне "А".

Если метка находится за пределами зоны "А", то заменить ремень.

2.6 Проверка высоковольтных проводов

1. Отсоединить высоковольтные провода от свечей зажигания, удерживая их только за резиновые наконечники. Неправильное обращение с проводами может привести к внутренним разрывам проводов.

2. Отсоединить высоковольтные провода от крышки распределителя. Для этого отверткой оттянуть пружинную защелку и отсоединить держатель вместе с высоковольтным проводом от крышки распределителя. Отсоединить высоковольтный провод от предохранительной втулки.
