Оборудование участка железной дороги устройствами автоблокировки

В схемах ТРЦ предусмотрен контроль исправности жил кабеля. При перемыкании жил схема контроля отключает питание рельсовых цепей, при обрыве – включает соответствующую индикацию на пульте.

Обобщенная структурная схема ТРЦ представлена на рисунке 1.2.

Путевые приемники контролируют состояние рельсовых цепей той части перегона, которая отнесена к данной станции. Путевые реле этих РЦ воздей

ствуют на сигнальные реле, которые обеспечивают выбор требуемых показаний проходных светофоров и кодовых сигналов АЛС. Кроме того, путевые реле воздействуют на схемы включения кодовых сигналов в рельсовые цепи и на блокирующие реле, управляют схемами контроля последовательного занятия рельсовых цепей и схемами контроля последовательного освобождения РЦ.[20]

В схемах управления огнями светофоров предусмотрен контроль исправности жил кабеля. При обрыве жил обеспечивается включение на табло индикации о перегорании нити лампы светофора, а в ряде случаев (при обрыве прямой жилы основной нити двухнитевой лампы) осуществляется подключение резервной нити. При перемыкании прямой и обратной жил производится отключение питания ламп светофора.

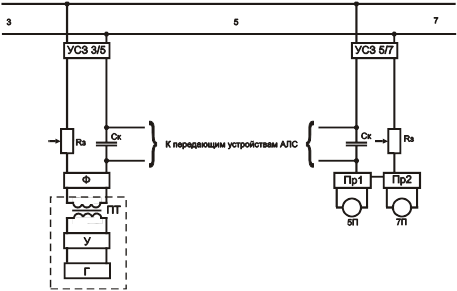

Рисунок 1.2 – Обобщенная структурная схема ТРЦ

Для передачи на локомотив информации об условиях движения предусмотрен формирователь сигналов АЛС. Схема выбора сигналов АЛС выбирает требуемые кодовые комбинации в зависимости от состояния сигнальных реле.

Схема включения кодовых сигналов подает их в рельсы занятой РЦ по команде соответствующего путевого реле. При этом кодовые сигналы подаются в рельсы только при условии соблюдения последовательности их занятия. При наложении постороннего шунта, изломе рельса или ложной занятости рельсовой цепи схема контроля последовательного занятия рельсовых цепей запрещает передачу разрешающих кодовых сигналов. Этим исключается возможность включения на локомотивном светофоре разрешающего показания при приближении к закрытому проходному светофору.

Кодовые сигналы АЛС подаются в рельсы по существующим питающим и релейным жилам кабеля рельсовых цепей.[21]

Схемы замыкания и размыкания перегонных устройств включают в себя блокирующие реле и схемы контроля последовательного освобождения рельсовых цепей. При вступлении поезда на какой-либо блок-участок блокирующее реле воздействует на сигнальные реле этого блок-участка, чем исключается открытие светофора, ограждающего данный БУ, и выбор разрешающего кодового сигнала для предыдущего блок-участка (замыкание блок-участка).

Размыкание блок-участка проводится автоматически с участием схемы контроля последовательного освобождения рельсовых цепей этого БУ и защитного участка. Нарушение указанной последовательности при освобождении блок-участка может быть следствием потери шунта при фактически занятом БУ или защитном участке. При этом размыкание блок-участка не происходит и разрешающий сигнал не включается.

Для размыкания блок-участка при ложной занятости или неисправности схемы в системе АБТЦ предусмотрена схема искусственной разделки, которую в инструктивном порядке проводит дежурный по станции отправления.

Схемы, указанные на структуре АБТЦ, кроме схем ТРЦ и формирователя сигналов АЛС, строятся для каждого блок-участка и являются общими как для установленного правильного, так и неправильного направлений движения. Перестройка схем в зависимости от установленного направления движения осуществляется схемой смены направления.[13]

Станционная аппаратура АБТЦ размещается на станциях, ограничивающих перегон, устанавливается в постах ЭЦ или в транспортабельных модулях и соединяется с напольным оборудованием при помощи кабеля. Деление перегона (раздел кабеля) производится по сигнальной установке, находящейся в середине перегона. При этом рекомендуется светофор и питающий конец РЦ, расположенный непосредственно за этим светофором, подключать к станции отправления. Длина кабеля не должна превышать 9 км для управления светофором и 12 км ‑ для рельсовых цепей.

При небольшой длине перегона аппаратура может быть размещена на одной из станций. При большой длине перегона часть аппаратуры размещается в транспортабельном модуле в середине перегона.

К напольному оборудованию системы АБТЦ относятся проходные светофоры, соединительные кабели, разветвительные муфты, путевые ящики для размещения устройств согласования и защиты ТРЦ и для установки сигнальных трансформаторов.

На переездах с автоматической светофорной сигнализацией устанавливается релейный шкаф с аппаратурой схемы включения и контроля переездных устройств, переездные светофоры, устройства заграждения переезда и линейные трансформаторы или трансформаторные подстанции для основного и резервного питания. При наличии автошлагбаумов кроме этого устанавливают батарейный шкаф, заградительные светофоры и щиток управления. Предельные длины тональных рельсовых цепей представлены в таблице 1.1.

Если в пределах какой-либо РЦ расположен дроссель-трансформатор, предназначенный для выравнивания тягового тока, включения междупутных перемычек, отсасывающих фидеров или устройства заземлений, то ее предельная длина уменьшается в 1,5 раза по сравнению с данными, указанными в таблице 1.1.

Размещение напольного оборудования и кабельную сеть системы АБТЦ изображают на путевом плане перегона, на котором должны быть также указаны:

- ординаты установки оборудования;

- длины рельсовых цепей, расположение питающих и релейных концов, комбинации несущих и модулирующих частот путевых генераторов;

- марка кабеля и его назначение, длина, жильность, число запасных жил, схемное обозначение жил.

Таблица 1.1 – Предельные длины рельсовых цепей
